In dit artikel vind je de schema’s van de zekeringkast van de Hyundai i10 III (2020–2021), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Indice

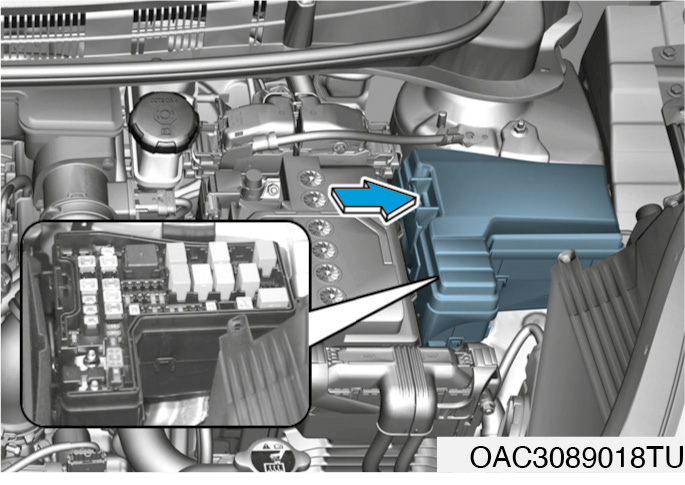

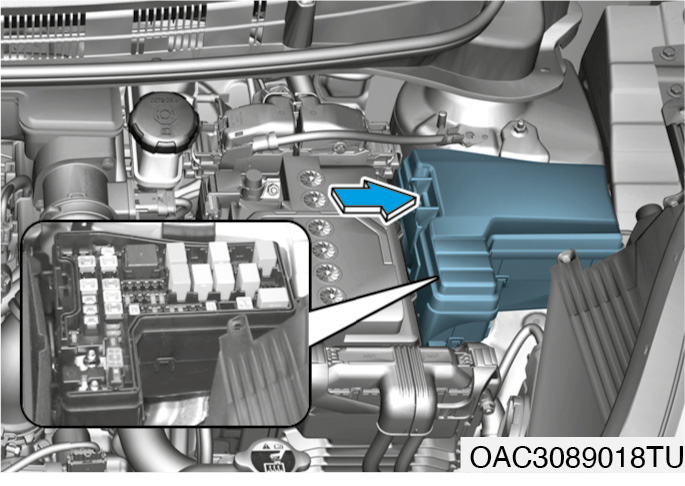

Vervangen van zekeringen in de motorruimte

1. Zet het voertuig uit.

2. Zet alle schakelaars uit.

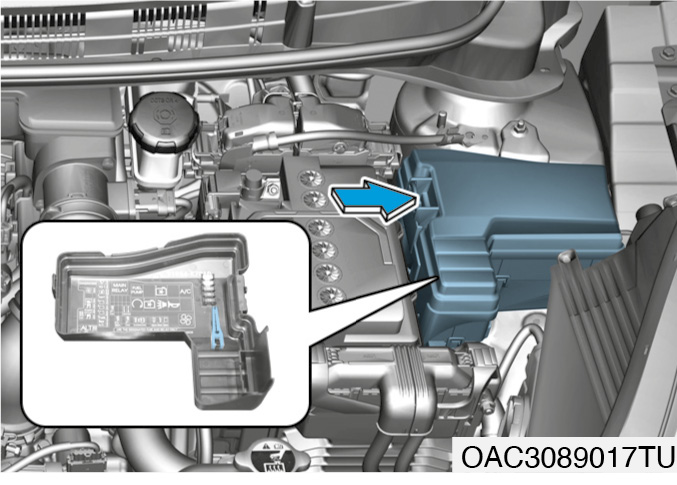

3. Druk op de rand van het deksel van de zekeringkast, til het op en verwijder het.

4. Controleer de verwijderde zekering: als deze doorgebrand is, moet deze worden vervangen. Gebruik het gereedschap in deze zekeringkast om een zekering te verwijderen of in te voegen.

5. Plaats een nieuwe zekering van hetzelfde type en ampèrage, en zorg ervoor dat deze goed vastzit in de klemmen. Als de zekering los zit in de klemmen, neem dan contact op met een Geautoriseerd Hyundai Servicecentrum (ASO).

LET OP

Zorg ervoor dat je het deksel van de zekeringkast na controle in de motorruimte correct terugplaatst. De juiste sluiting van het deksel wordt bevestigd door een kenmerkend klikgeluid. Anders kan er water in de kast komen en een elektrische storing veroorzaken.

Hoogstroom zekeringen (hoofd zekeringen)

Als de zekering die een hoogstroomcircuit beschermt doorbrandt, moet je:

1. Zet het voertuig uit.

2. Koppel de negatieve (-) klem van de accu los.

3. Druk op de rand van het deksel van de zekeringkast, til het op en verwijder het.

Leggere Hyundai Santa Fe CM (2006-2012) - zekeringdoos

4. Draai de moeren los die in de bovenstaande illustratie zijn aangegeven.

5. Vervang de zekering door een nieuwe van hetzelfde type en met dezelfde specificaties.

6. Draai de moer weer vast, plaats het deksel terug en sluit de negatieve (-) klem weer aan op de accu.

Neem contact op met een Geautoriseerd Hyundai Servicecentrum (ASO) in geval van een doorgebrande hoogstroom zekering.

Beschrijving van zekeringen en relais

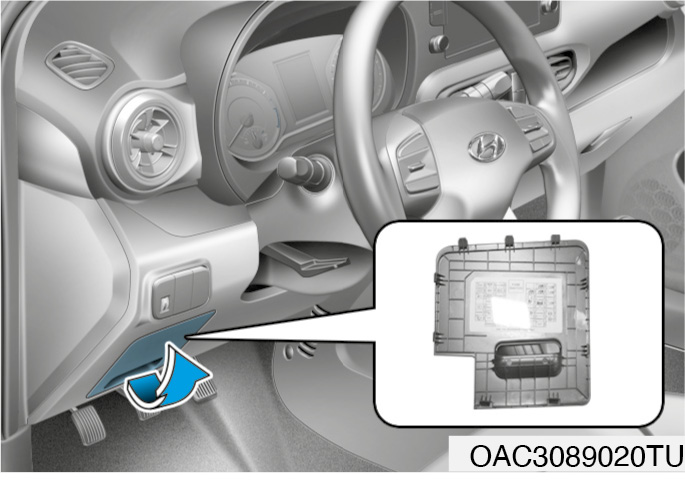

Zekeringkast onder het dashboard

Op de binnenzijde van de deksels van de zekeringkasten en relais staan hun namen en ampèrage vermeld.

Informatie

De werkelijke indeling van de zekeringkasten van het aangekochte voertuig kan afwijken van die in de handleiding. De verstrekte informatie weerspiegelt de toestand op het moment van publicatie. Gebruik bij het controleren van de zekeringen de beschrijvingen op de deksels van hun kasten.

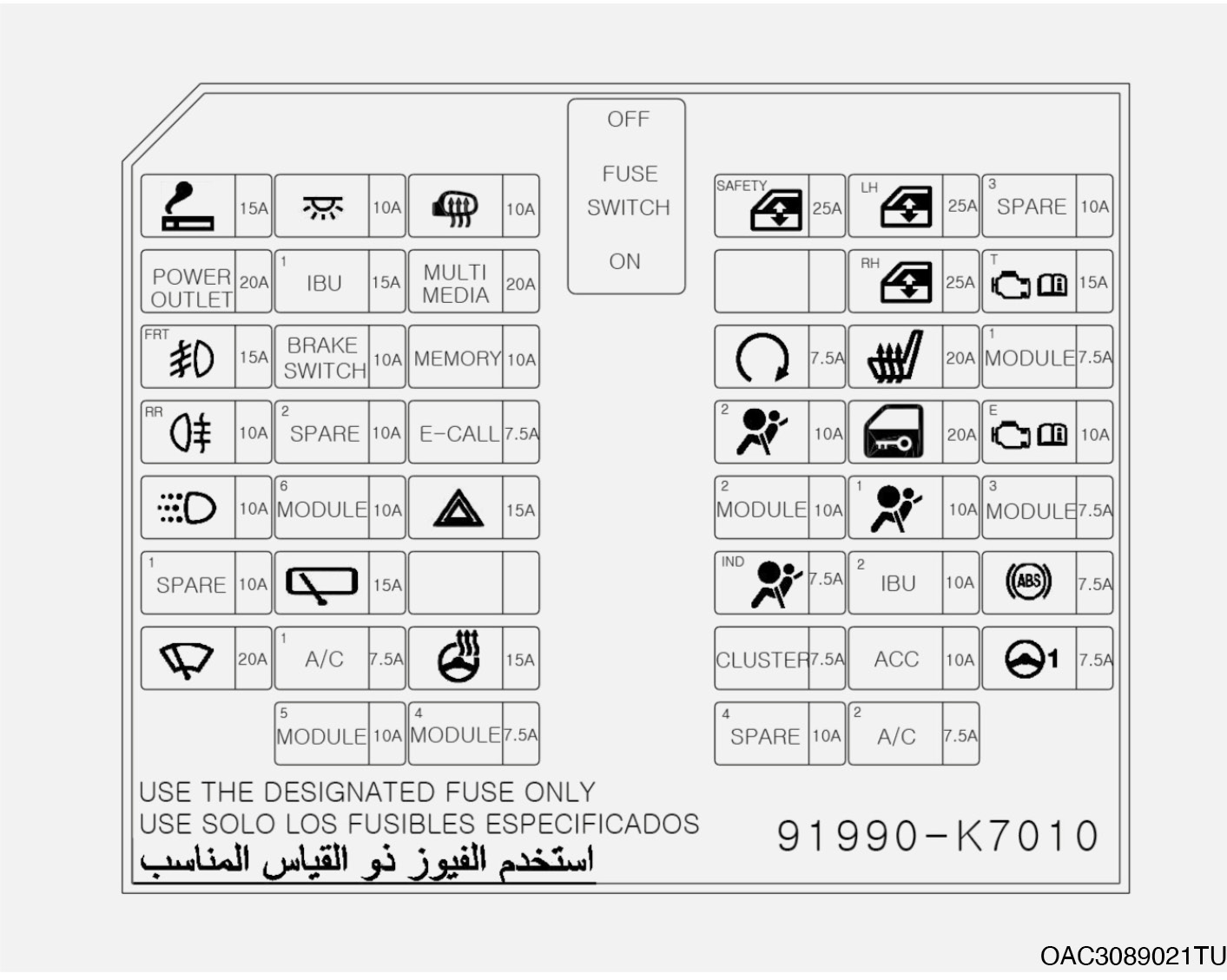

Zekeringkast onder het dashboard

Naam van de zekering		Aanduiding	Ampèrage (A)	Beschermd circuit
01	GEVAARLIJKE AANDUIDING		15	Knipperlichten
02	DEUR SLUITEN		20	Centrale vergrendeling
03	VOORSTE FOG LAMP		15	Voorste mistlampen
04	REM SCHAKELAAR		10	Remlichtschakelaar

05	LINKER ELEKTRISCHE RAAM		25	Linker portier raam
06	RECHTER ELEKTRISCHE RAAM		25	Rechter portier raam
07	VEILIGHEIDSZEKERING ELEKTRISCH RAAM		25	Bestuurdersportier elektrisch raam
08	ELEKTRISCHE STOPCONTACTEN		20	Voorste voedingscontacten
09	AANSTEKER		15	Aansteker
10	ACC		10	LDC converter, eCall systeem, audio/audio-video en navigatiesysteem, IBU eenheid etc.
11	VERWARMDE BUITENSPIEGEL		10	Buitenspiegel (L/P)
12	AIRBAG AANDUIDING		7,5	Set van indicatoren, MTC/FATC module
13	AIRBAG 1		10	SRSCM module
14	AIRBAG 2		10	SRSCM module
15	INTERNE LAMP		10	Interne verlichting, bagageruimtelamp, verlichting van het dashboardkastje
16	MULTIMEDIA		20	Audio/audio-video en navigatiesysteem, LDC converter
17	ELEKTRISCHE SERVOSTEUNING		7,5	MDPS systeem
18	ZITVERWARMING		20	Zitverwarming (L/P)
19	ANTIBLOKKEERSYSTEEM		7,5	ABS systeem

20	CLUSTER		7,5	Set van indicatoren
21	VERWARMDE STUURWIEL		15	Verwarming van het stuur
22	E-CALL (NOODOPROEP)		7,5	eCall systeem
23	TRANSMISSIE CONTROLE-EENHEID		15	Koppeling activatie sensor, versnellingspook, achteruitrijsensor
24	ELEKTRONISCHE CONTROLE-EENHEID (MOTOR)		10	ECM module
25	ACHTERSTE FOG LAMP		10	Achterste mistlamp
26	DAGRIJVERLICHTING		10	Dagrijverlichting (DRL)
27	ACHTERRUITERWISSER SYSTEEM		15	Multifunctionele schakelaar, achterruitenwisser motor
28	WISSER SYSTEEM (CONTINU)		20	Multifunctionele schakelaar, voorruitenwisser motor
29	STARTEN		7,5	Start relais
30	AIR CONDITIONING 1		7,5	MTC/FATC module, ventilator relais
31	AIR CONDITIONING 2		7,5	FATC module, ventilator motor
32	MODULE 1		7,5	Remlichtschakelaar
33	MODULE 2		10	MFC module, IBU eenheid (achteruitrijsensor systeem), ESC systeem schakelaar, schakelaars in de console
34	MODULE 3		7,5	MTC/FATC module, positie-indicator van de AMT transmissieselector, OBD systeem, eCall systeem, voorste koplamp niveausysteem, audio-video en navigatiesysteem, LDC converter, WPC module
35	MODULE 4		7,5	IBU eenheid, SLM module

36	MODULE 5		10	IBU eenheid, zitverwarming
37	MODULE 6		10	Noodvergrendeling van de deuren, OBD systeem
38	GEHEUGEN		10	MTC/FATC module, set van indicatoren
39	IBU (INTEGRATED CONTROL UNIT)		15	IBU eenheid
40	IBU (INTEGRATED CONTROL UNIT)		10	IBU eenheid
41	RESERVE		10	–

Leggere Hyundai i30 (2007-2018) – zekeringdoos

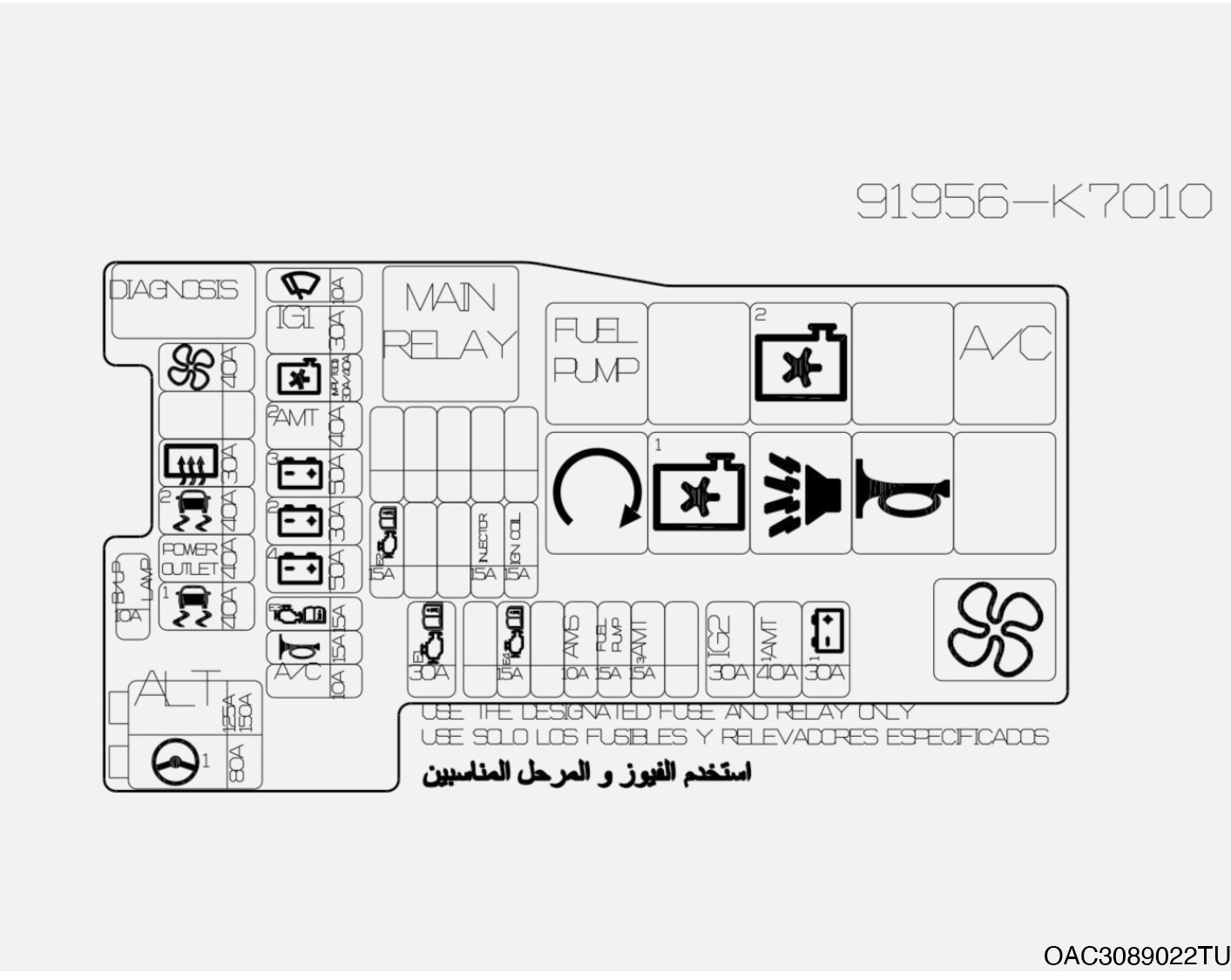

Zekeringkast en relais in de motorruimte

Op de binnenzijde van de deksels van de zekeringkasten en relais staan hun namen en ampèrage vermeld.

Informatie

Zekeringkast en relais in de motorruimte

<td

Naam van de zekering

Aanduiding

Ampèrage (A)

Beschermd circuit

Relais

HOUDER

Hoofd relais

Transmissie controle module (MT, AMT)

BENZINEPOMP

Benzinepomp

KOELVENTILATOR 1

Hoge snelheid radiator ventilator

KOELVENTILATOR 2

Lage snelheid radiator ventilator

AIR CONDITIONING

Compressormodule van het airconditioningsysteem

STARTEN

ECM module

ALARM HORN

Auto alarm sirene

HORN

Geluidssignaal

VENTILATOR

ICU module, ventilatormotor

Hoogstroom zekeringen

ALTERNATOR

125 of 150

Alternator

ELEKTRISCHE SERVOSTEUNING

MDPS systeem

LP S/B J zekeringen

VENTILATOR

ICU module, ventilatormotor

ACHTERVERWARMING

ICU module, achterruitverwarming

AMT 1

1 AMT

AMT transmissie

AMT 2

2 AMT

AMT transmissie

ACCUMULATOR 1
