Hyundai i20 III (2020-2021) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Hyundai i20 III (2020–2021), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Indice

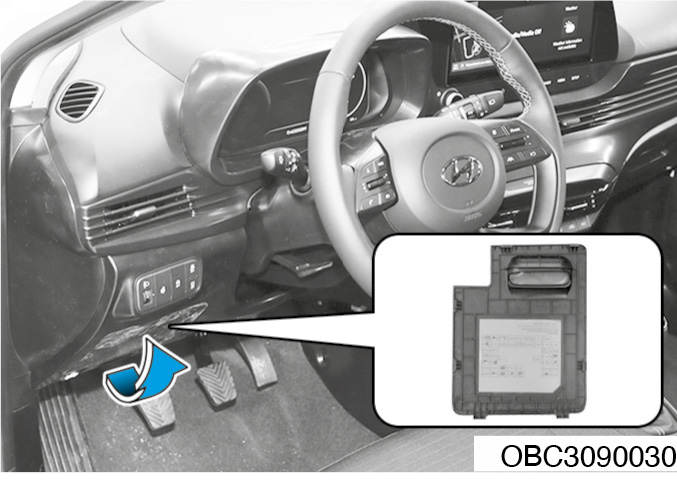

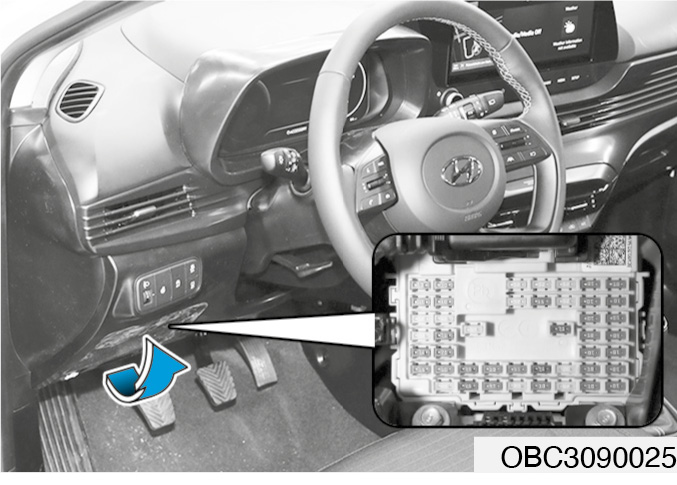

Vervangen van de zekeringen onder het dashboard

1. Zet het voertuig uit.

2. Zet alle schakelaars uit.

3. Verwijder de deksel van de zekeringkast.

4. Gebruik het etiket aan de binnenzijde van de deksel van de zekeringkast om de gecontroleerde zekering te lokaliseren.

5. Trek de gecontroleerde zekering eruit. Gebruik het gereedschap in de zekeringkast in de motorruimte om de zekering te verwijderen.

6. Controleer de verwijderde zekering: als deze doorgebrand is, moet deze worden vervangen. Vervangende zekeringen bevinden zich in de zekeringkast onder het dashboard (of in de kast in de motorruimte).

7. Plaats een nieuwe zekering van hetzelfde type en amperage en zorg ervoor dat deze goed vastzit in de klemmen. Als de zekering los zit in de klemmen, neem dan contact op met een Geautoriseerd Hyundai Servicecentrum (ASO).

Als de juiste vervangende zekering ontbreekt in noodsituaties, gebruik dan een zekering van hetzelfde type en amperage die een ongebruikt circuit beschermt, bijvoorbeeld het circuit van de sigarettenaansteker.

Als de koplampen of andere elektrische apparatuur van het voertuig niet werken en de zekering van het betreffende circuit intact is, controleer dan de zekeringen in de kast in de motorruimte. Als de zekering in deze kast doorgebrand is, moet deze worden vervangen door een zekering van hetzelfde amperage.

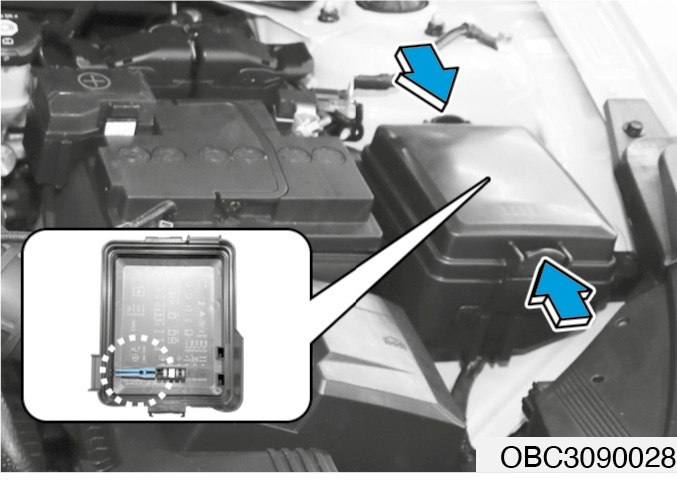

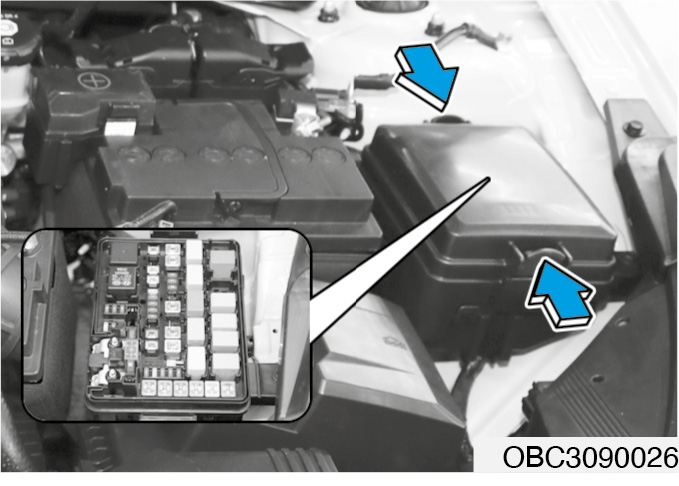

Vervangen van de zekeringen in de motorruimte

1. Zet het voertuig uit.

Leggere Hyundai i30 III PD (2016-2021) – zekeringdoos

2. Zet alle schakelaars uit.

3. Druk op de rand van de deksel van de zekeringkast en til deze vervolgens op om de deksel te verwijderen.

4. Controleer de verwijderde zekering: als deze doorgebrand is, moet deze worden vervangen. Gebruik het gereedschap in deze zekeringkast om een zekering te verwijderen of in te voegen.

5. Plaats een nieuwe zekering van hetzelfde type en amperage en zorg ervoor dat deze goed vastzit in de klemmen. Als de zekering los zit in de klemmen, neem dan contact op met een Geautoriseerd Hyundai Servicecentrum (ASO).

LET OP

Zorg ervoor dat je na het controleren van de zekeringkast in de motorruimte de deksel correct terugplaatst. De juiste plaatsing van de deksel wordt bevestigd door een kenmerkend klikgeluid. Anders kan er water in de kast komen en een elektrische storing veroorzaken.

Hoogstroom zekeringen (hoofdzekeringen)

Als de zekering die een hoogstroomcircuit beschermt doorgebrand is, moet je:

1. Zet het voertuig uit.

2. Koppel de negatieve (-) klem van de accu los.

3. Druk op de rand van de deksel van de zekeringkast en til deze vervolgens op om de deksel te verwijderen.

4. Draai de moeren los die in de bovenstaande illustratie zijn aangegeven.

5. Vervang de zekering door een nieuwe van hetzelfde type en met dezelfde specificaties.

6. De montage moet in omgekeerde volgorde van demontage worden uitgevoerd.

Neem contact op met een Geautoriseerd Hyundai Servicecentrum (ASO) in geval van een doorgebrande hoogstroomzekering.

Beschrijving van de zekeringen en relais

Zekeringkast onder het dashboard

Op de binnenzijde van de deksels van de zekeringkasten en relais staan de namen van de zekeringen en het amperage vermeld.

Informatie

De werkelijke indeling van de zekeringkasten van het aangekochte voertuig kan afwijken van die in de Handleiding. De verstrekte informatie weerspiegelt de status op het moment van publicatie. Gebruik bij het controleren van de zekeringen de beschrijvingen op de deksels van hun kasten.

Leggere Hyundai Elantra VII (2021)

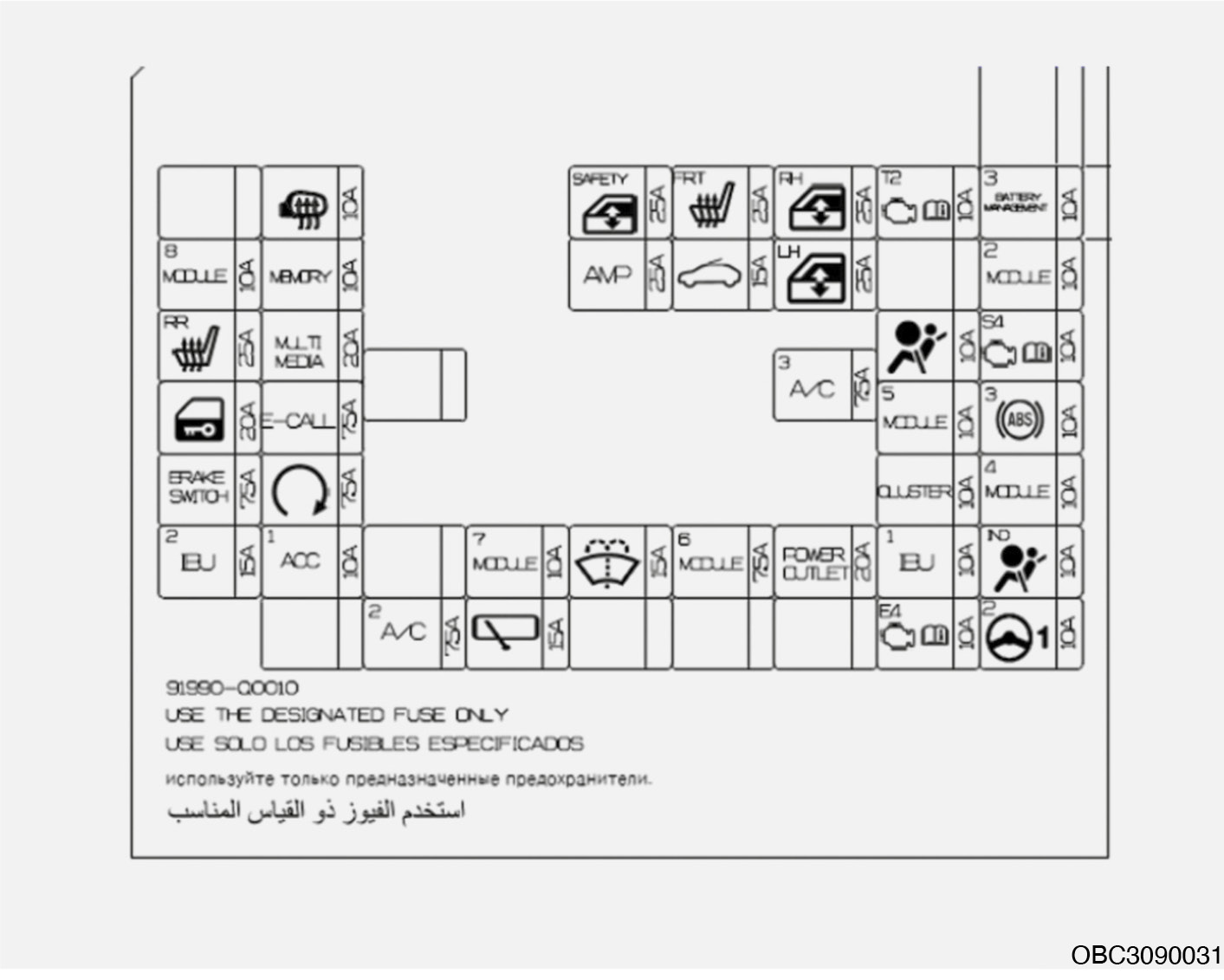

Zekeringkast onder het dashboard

Naam van de zekering	Aanduiding	(A)	Beschermd circuit
VERWARMDE SPIEGEL		10 A	Bedieningsmodule van het klimaatcontrolesysteem, elektrisch bediend elektrisch spiegel aan bestuurders-/passagierszijde
VEILIGHEID F/WINDOW		25 A	Bedieningsmodule van het bestuurdersraam
VOORAAN VERWARMDE ZITTING		25 A	Bedieningsmodule van de verwarming van de voorstoelen
F/WINDOW RH		25 A	Elektrische bedieningsschakelaar van het raam van de passagiersdeur

TCU2		10 A	[G3LE] Sportmodus schakelaar, TCM-module, schakelaar van de selectiestanden, elektronische koppeling module, [G4LC] Schakelaar van de selectiestanden
BATTERIJBEHEER3		10 A	[MILD HEV – G3LE] BMS-systeem bedieningsmodule
MODULE 8		10 A	Diagnoseconnector (DLC), nooddeurslot schakelaar
GEHEUGEN		10 A	Regen sensor, automatische lichtschakelaar en stralingssensor, bedieningsmodule van het klimaatcontrolesysteem, dashboard, relais voor het inklappen/uitklappen van de buitenspiegels
AMP		25 A	Versterker, DC-DC omvormer met lage spanning (audiosysteem)
ZONNEKAP		15 A	Elektrische motor van het schuifdak
F/WINDOW LH		25 A	Hoofd elektrische bedieningsschakelaar voor de ramen
MODULE 2		10 A	Sportmodus schakelaar, stoplichten schakelaar
ACHTERZITTEN VERWARMER		25 A	Bedieningsmodule van de verwarming van de achterstoelen

Zekeringkast onder het dashboard

Naam van de zekering	Aanduiding	(A)	Beschermd circuit
MULTIMEDIA		20 A	Audio systeem 4.0, display van het audiosysteem, eenheid van het audio-video en navigatiesysteem, DC-DC omvormer met lage spanning (audiosysteem/versterker)
AIRBAG		10 A	Bedieningsmodule van het SRS-airbagsysteem
SENSOR4		10 A	[G3LE] CVVD actuator [G4LC] Elektrische oliepomp
A/C 3		7,5 A	Ventilatormotor, bedieningsmodule van het klimaatcontrolesysteem
DEURSLOT		20 A	Dubbele slot relais, kofferbak ontgrendel relais, deuren vergrendelen/ontgrendelen relais

E-CALL		7,5 A	E-Call systeem eenheid
MODULE 5		10 A	E-Call systeem eenheid, indicator van de selectiestanden A/T, audiosysteem 4.0, display van het audiosysteem, eenheid van het audio, video en navigatiesysteem, draadloze oplader, electrochrome spiegel, bedieningsmodule van de verwarming van de voorstoelen, bedieningsmodule van de verwarming van de achterstoelen, DC-DC omvormer met lage spanning (versterker, audiosysteem), bedieningsmodule van het klimaatcontrolesysteem, diagnoseconnector (DLC), systeem voor het nivelleren van de voorlampen
ABS 3		10 A	Bedieningsmodule van het ESC-systeem
REM SCHAKELAAR		7,5 A	IBU-module, stoplichten schakelaar
START		7,5 A	Versies met slimme sleutel: IBU-eenheid, versies met ontsteking: ontsteking [G4LF] ECM-module [G3LE/G4LC] Schakelaar van de selectiestanden, ECM-module, versies 1.4 met M/T met slimme sleutel [G4LC] B/P kast bij de motor (RLY.6) versies 1.4 met M/T zonder slimme sleutel
CLUSTER		10 A	Dashboard

Leggere Hyundai Sonata 6 (YF) – zekeringdoos

Zekeringkast onder het dashboard

Naam van de zekering	Aanduiding	(A)	Beschermd circuit
MODULE 4		10 A	Bedieningsmodule van het remassistentiesysteem, IBU-eenheid, multifunctionele camera eenheid, schakelmodule in het dashboard, bedieningsmodule van het BCW-systeem L/P, voorste audiosysteem 4.0, display van het audiosysteem
IBU 2		15 A	IBU-eenheid
ACC 1		10 A	Audio systeem 4.0, display van het audiosysteem, eenheid van het audio, video en navigatiesysteem, e-Call systeem eenheid, IBU-eenheid, bedieningsmodule van het remassistentiesysteem, versterker, voorste voedingsaansluiting nr. 1, USB-oplader, DC-DC omvormer met lage spanning (versterker/audiosysteem), elektrische bedieningsschakelaar van de buitenspiegels, relais van de voedingsaansluitingen
MODULE 7		10 A	Bedieningsmodule van de verwarming van de voorstoelen, bedieningsmodule van de verwarming van de achterstoelen, bedieningsmodule van het remassistentiesysteem (FCA)
WASSER		15 A	Multifunctionele schakelaar
MODULE 6		7,5 A	IBU-eenheid
VOEDINGSAANSLUITING		20 A	Voorste voedingsaansluiting
IBU 1		10 A	IBU-eenheid
AIRBAG IND.		10 A	Bedieningsmodule van het klimaatcontrolesysteem, dashboard

A/C 2		7,5 A	Bedieningsmodule van het klimaatcontrolesysteem, zekeringkast en relais in de motorruimte (RLY.13/14)
WISSER RR		15 A	B/P kast bij de motor (RLY.7)
ECU 4		10 A	ECM/PCM-module
MDPS 2		10 A	MDPS-systeem eenheid

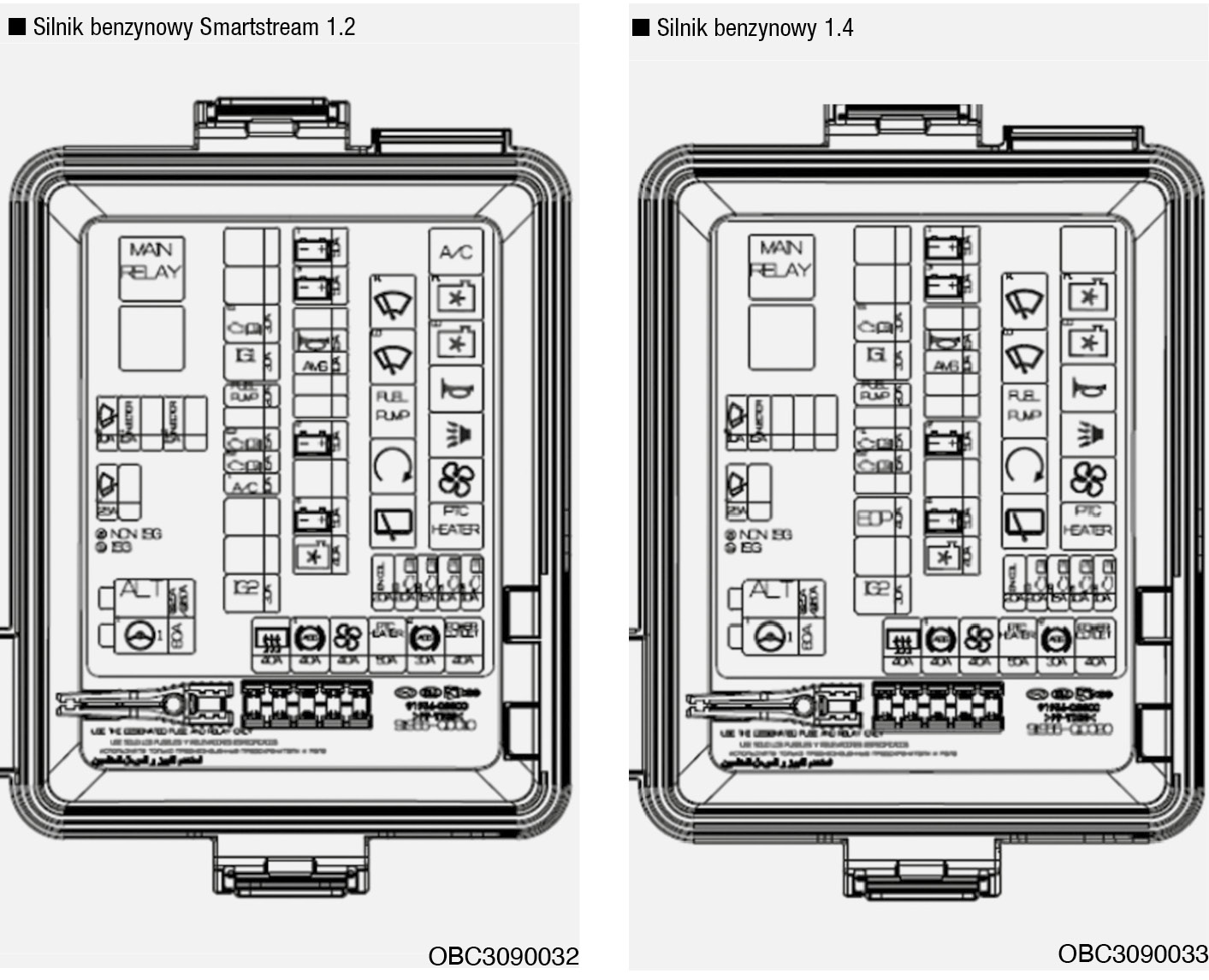

Zekeringkast en relais in de motorruimte

Op de binnenzijde van de deksels van de zekeringkasten en relais staan de namen van de zekeringen en het amperage vermeld.

Informatie

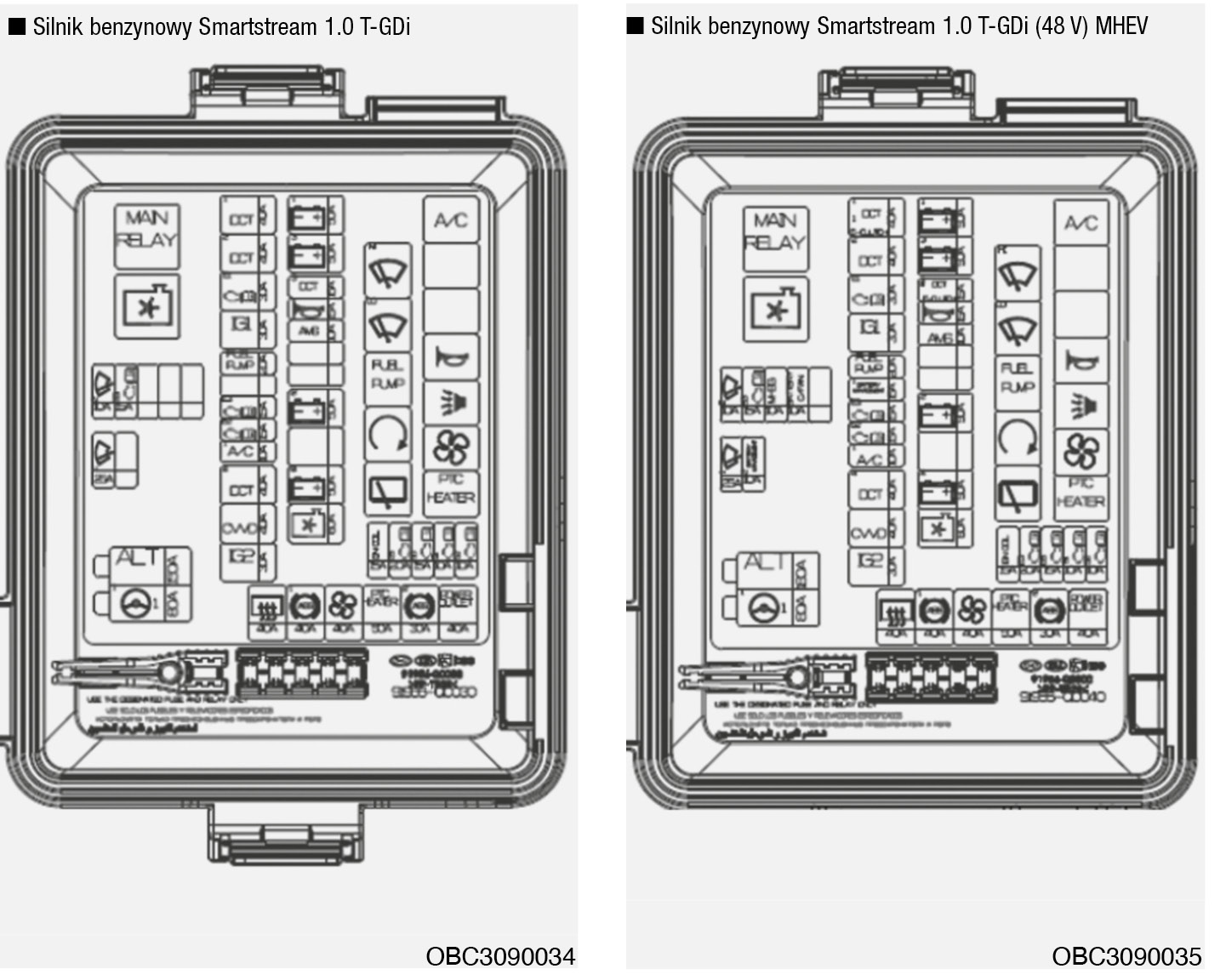

Benzinemotor Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48 V) MHEV

Naam van de zekering

Aanduiding

Naam van het relais

Type

RLY.1

E30

Hoofd relais

MINI

RLY.2

E31

Radiateur ventilator relais

MINI

RLY.3

E32

Hogesnelheid ruitenwisser relais

MICRO

RLY.4

E33

Lagesnelheid ruitenwisser relais

MICRO

RLY.5

E34

Brandstofpomp relais

MICRO

RLY.6

E36

Start relais

MICRO

RLY.7

E36

Achterruitenwisser relais

MICRO

RLY.10

E39

Relais van de airconditioningcompressor

MICRO

RLY.11

E40
