Hyundai Santa Fe CM (2006-2012) – zekeringdoos

Jeroen van Vliet

Hyundai Santa Fe CM – schema van de zekeringkast

Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Sigarettenaansteker (voedingsaansluiting) in de Hyundai Santa Fe CM is de zekering 16 in de zekeringkast in het interieur. Voor de andere aansluitingen zijn de zekeringen 14 en 15.

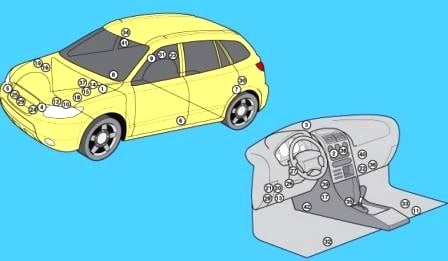

Posities van de elektronische controle-eenheden

Beschrijving

  1. Elektronische controle-eenheid ABS – met remassistentie
  2. Airconditioning/verwarming controller – in het bedieningspaneel van de airconditioning/verwarming
  3. Stralingssensor (airconditioningsysteem)
  4. Impact sensor (SRS), links.
  5. Impact sensor (SRS), rechts
  6. Zijbotsingssensor, bestuurderszijde – B-stijl
  7. Zijbotsingssensor, achter links
  8. Zijbotsingssensor, passagierszijde – B-stijl
  9. Zijbotsingssensor, achter rechts
  10. Inbraakalarm – Linker kolom van de ophangingen
  11. Audioversterker – onder de stoel
  12. Accu
  13. Diagnoseconnector (DLC) 1 (16 pin)
  14. Diagnoseconnector (DLC) 2 (20 pin) – nabij de remversterker
  15. Elektronische controle-eenheid van de motor
  16. Elektronische controle-eenheid van de motorsteunen
  17. Motoroliepeil controller – achter het midden van het dashboard
  18. Zekeringkast / relais, motorcompartiment 1
  19. Zekeringkast / relais, motorcompartiment 2
  20. Zekeringkast / relais, dashboard
  21. Relais van de ventilatormotor van de verwarming – in de zekeringkast / relais onder het dashboard
  22. Weerstand van de ventilatormotor van de verwarming (voor) – achter het dashboardkastje
  23. Weerstand van de ventilatormotor van de verwarming (met achter airconditioning) – rechterzijde van de kofferbak
  24. Toeter, links.
  25. Signaaltoeter, rechts.
  26. Elektronische immobilizer controller – op de stuurkolom
  27. Ringantenne van de immobilizer – nabij de ontsteking
  28. 28 Multifunctionele controle-eenheid – in de zekeringkast / relais onder het dashboard – functies: airconditioning / ventilatormotor van de verwarming, inbraakalarm, centrale vergrendeling, dagrijverlichting, verwarmde buitenspiegels, totale vergrendeling, elektrische ramen, mistlampen, noodverlichting, koplampwissers, achterruitontdooier, interieurverlichting, voorverlichting, achterverlichting, ruitenwisser/spuitmond van de voorruit
  29. Omgevings temperatuur sensor
  30. Parkeersysteem controller – linker kofferbak
  31. Achterruitwisser/spuitmond controller – C-stijl
  32. Bestuurdersstoel verwarmingscontroller – onder de stoel
  33. Passagiersstoel verwarmingscontroller – onder de stoel
  34. Motor van het schuifdak controller – in de motor van het schuifdak
  35. Elektronische SRS controle-eenheid
  36. Verdelerkast controller – naast de ventilatormotor van de verwarming
  37. Elektronische controle-eenheid van de transmissie (automatische transmissie) – benzine – in de elektronische controle-eenheid van de motor
  38. Elektronische controle-eenheid van de transmissie (automatische transmissie) – Diesel – achter het dashboardkastje
  39. Selector en/of controle-eenheid van de ontstekingssleutelvergrendeling
  40. Relais van het transmissiecontrolesysteem 1
  41. Regen sensor (voorruitwisser) ∕ Zon sensor
  42. Zijverschuiving sensor – onder de mat
Leggere  Hyundai Tucson 1 (ix35) – zekeringdoos

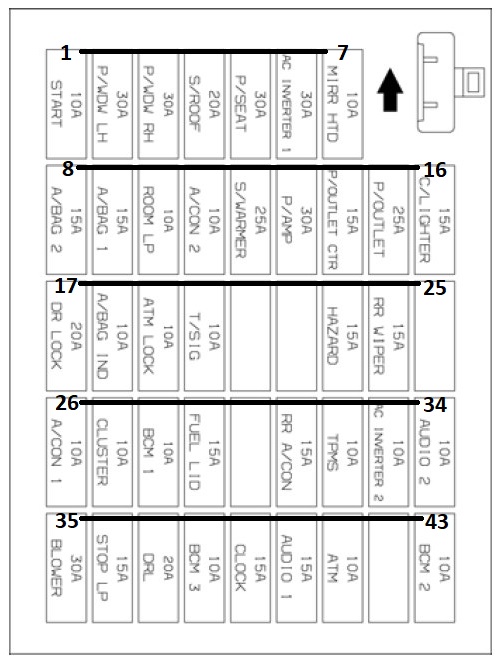

Zekeringkast in het interieur

Bevindt zich onder het dashboard achter de beschermkap.

Schema

Beschrijving

1 10A – Inbraakalarm
2 30A – Elektrische raambediening, achterdeur links
3 30A – Elektrische raambediening, achterdeur rechts
4 20A – Elektrisch schuifdak
5 30A – Elektronische controle-eenheid van de stoel
6 30A – Modulaire raambediening
7 10A – Controle-eenheid van de spiegels
8 15A – Controle-eenheid van het passieve veiligheidssysteem, airbags
9 15A – Controle-eenheid van het passieve veiligheidssysteem, airbags
10 10A – Dashboard;

Lampjes voor binnenverlichting van de instapdeuren;

Lampjes voor interieurverlichting.
11 10A – Centrale verwarming, airconditioning en ventilatie
12 25A – Verwarmingsschakelaars voor de voorstoelen
13 30A – Audioversterker
14 15A – Voedingsaansluiting voor extra apparatuur in de vloerbedekking van de centrale tunnel
15 25A – Voedingsaansluiting voor extra apparatuur in de kofferbak
16 15A – Sigarettenaansteker
17 20A – Centrale vergrendeling van de portiersloten
18 10A – Set van indicatoren
19 10A – Schakelaar voor de buitenverlichting;

Positiesensor van de stuurkolom;

ESP-schakelaar.
20 10A – Alarmschakelaar
21 Reserve
22 15A – Remlichtschakelaar
23 15A – Noodlichtschakelaar;

Schakelaar voor de buitenverlichting;

Elektronische carrosseriecontroller;

Spiegels controller.
24 15A – Achterruitwisser
25 Reserve
26 10A – Centrale verwarming, airconditioning en ventilatie
27 10A – Set van indicatoren;

Hoofdunit van het audiosysteem;

Modulair systeem voor bandenspanning monitoring.
28 10A – ECM carrosserie
29 15A – Actuator van de brandstofdopvergrendeling
30 10A – Geluidssignaal van het inbraakalarm
31 15A – Controle-eenheid van de verwarming, airconditioning en ventilatie
32 10A – Mistlampen
33 10A – Regen sensor
34 10A – Hoofdunit van het audiosysteem;

Digitale klok;

Controle-eenheid van de spiegel.
35 30A – Luchtventilator
36 15A – Remlichtschakelaar
37 20A – Dagrijverlichting
38 10A – ECM carrosserie
39 15A – Digitale klok
40 15A – Hoofdunit van het audiosysteem;

Digitale klok.
41 10A – Interieurverlichting;

Kofferbaklamp;

Set van indicatoren.
42 Reserve
43 10A – Elektronische controle-eenheid van de stoel

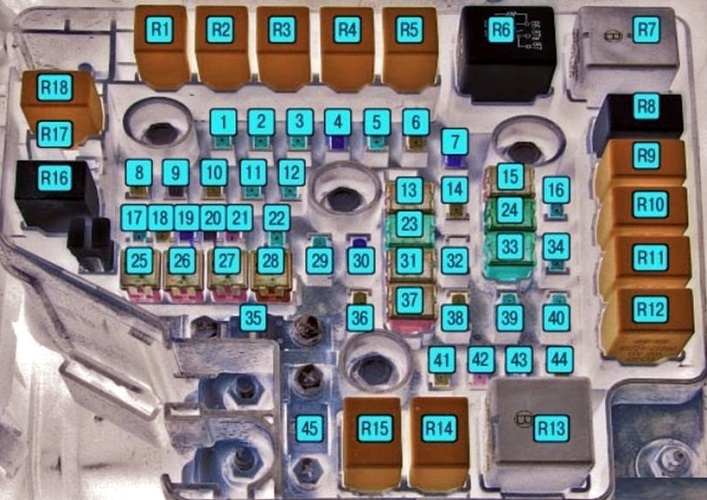

Motorcompartiment

Hoofdbox

Bevindt zich aan de linkerkant van het motorcompartiment.



Beschrijving

1 10A – Snelheidssensor;

Automatische transmissie controller.
2 10A – Koplampblokkering
3 10A – Motorcontroller;

Automatische transmissie controller.
4 20A – Dimlichten
5 10A – Immobilizer;

Brandstofpomp relais;.

Verwarming, airconditioning en ventilatie relais
6 15A – Luchtmassasensor;

Zuurstofconcentratiesensoren.
7 20A – Ontstekingsspoelen
8 15A – Brandstofpomp
9 25A – Voorruitspuitmond;

Regen sensor;

Voorruitwisser.
10 15A – Controle-eenheid van de automatische transmissie
11 10A – Controle-eenheid van het antiblokkeersysteem (ABS)
12 10A – Verwarming, airconditioning en ventilatie
13 40A – Ontstekingsschakelaar (blokkering)
14 15A – Motorcontroller;

Variabele fase solenoïden.
15 40A – Motorcontrole-eenheid
16 10A – Linker achterlicht
17 Reserve
18 Reserve
19 Reserve
20 Reserve
21 Reserve
22 10A – Mistlampen
23 50A – Hoofdzak
24 30A – Verwarming, airconditioning en ventilatie
25 40A – Ontsteking (blokkering);

Startmotor relais.
26 40A – Controle-eenheid van het antiblokkeersysteem (ABS)
27 40A – Motorradiator ventilator
28 20A – Controle-eenheid van het antiblokkeersysteem (ABS)
29 10A – Verwarming, airconditioning en ventilatie
30 20A – ECM carrosserie;

ECM;

Automatische transmissie controle module;

Achteruitrijlichten.
31 40A – Elektrische ramen
32 Reserve
33 50A – Inbraakalarm;

Elektronische stoelcontroller;

Mistlampen;

Koplamp sproeiers.
34 10A – Rechter achterlicht
35 125A – Zekeringblok
36 15A – Geluidssignaal
37 40A – Elektrische motor van de radiator ventilator van het motor koelsysteem
38 15A – Dimlicht van de linker koplamp
39 10A – Instrumentenpaneel
40 10A – Generator
41 15A – Ventilatiemodus van de voorruit
42 30A – Verwarmde achterklep glas
43 Reserve
44 15A – Dimlicht, rechter koplamp
45 150A – Hoofdzak

Relais

R1 Achteruitrijlicht relais
R2 Radiator ventilatormotor relais
R3 Mistlamp relais
R4 Verwarming, airconditioning en ventilatie relais
R5 Koplamp relais
R6 Motorcontrole-eenheid relais
R7 Startmotor relais
R8 Verwarming, airconditioning en ventilatie relais
R9 Verwarming, airconditioning en ventilatie relais
R10 Zijlicht relais
R11 Dimlicht relais van de linker koplamp
R12 Dimlicht relais van de rechter koplamp
R13 Relais voor elektrische verwarming van de achterruit of de achterdeuren
R14 Relais voor voorruit ventilatie
R15 Toeter relais
R16 Voorruit sproeier relais
R17 Regen sensor relais
R18 Brandstofpomp relais

Extra box

Geïnstalleerd met Diesel motoren

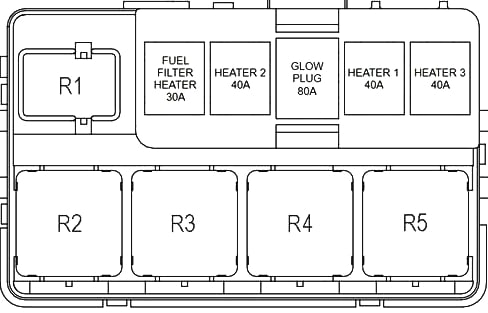

Schema van de extra box onder de motorkap van Santafe 2

Beschrijving

VERBINDING ZEKERING VAN DE GLOEIKAARS Relais van de gloeikaarsen 80A
VERWARMER VAN DE BRANDSTOFFILTER 30A relais van de verwarming van de brandstoffilter
PTC VERWARMER #1 40A Relais van de PTC verwarming 1
PTC VERWARMER #2 40A Relais van de PTC verwarming 2
PTC VERWARMER #3 40A Relais van de PTC verwarming 3
R1 Relais van de verwarming van de brandstoffilter
R2 Relais van de PTC verwarming 2
R3 reserve
R4 Relais van de PTC verwarming 1
R5 Relais van de PTC verwarming 3
