Schema van de zekeringkasten en relais – Jeep Commander XK

Betreft voertuigen geproduceerd in de jaren:

2006, 2007, 2008, 2009, 2010.

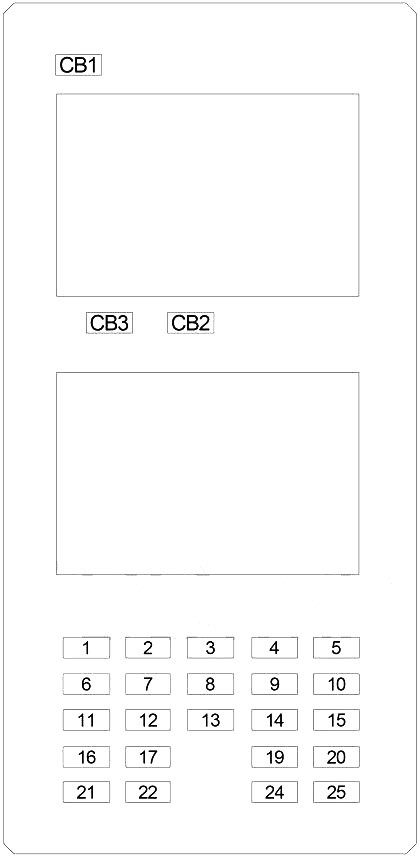

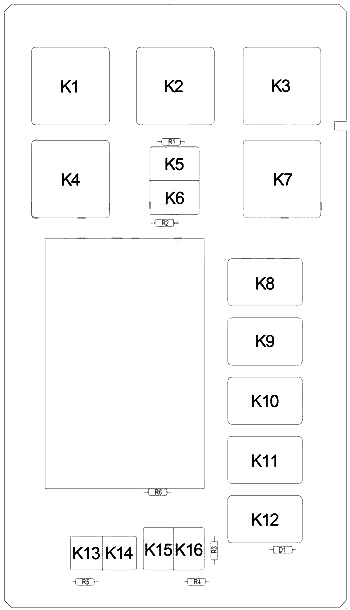

Schema van de zekeringkast in het interieur

De interne zekeringkaart bevindt zich onderaan het dashboard, links van de stuurkolom.

Nummer	Ampère [A]	Beschrijving
1	30	Audioversterker
2	15	Module van het schuifdak
3	10	Verwarmde spiegel
4	20	Achterzijde
5	10	Achter HVAC
6	10	2006-2007: Personenclassificatiemodule
7	20	Deurvergrendelingsrelais, ontgrendelingsrelais van de bestuurdersdeur, ontgrendelingsrelais van de passagiersdeur
8	15	2006-2007: Stuurkolomvergrendeling
9	20	Bij de voeding (console)
10	10	Relais van de achterruitdeflector, relais van de ventilatormotor, bovenste schakelgroep, onderste schakelgroep, controle van de airconditioningverwarming, module van de eindoverbrenging, parkeersensormodule, bovenste elektronische module, binnenspiegel
11	–	–
12	10	Verlichtingslamp, lamp in het handschoenenkastje, laadlamp, lamp van de badkamer, lamp van de deurhendel, schakelaar van de spiegel, geheugenmodule van de spiegel
13	10	2008-2010: Automatische ruitenwissers van de voorruit (regen sensor)
14	20	Bij de voeding (dashboard)
15	10	Bandenspanningsbewakingssysteem, zekering (motorcompartiment nr. 2): “30”
16	10	Cluster, besturingsmodule van het stuursysteem, databusconnector
17	15	Relais van het flip-up raam
18	–	–
19	10	2006-2007: Personenclassificatiemodule
20	10	Afstandsbediening van de Sentry-sleutel (2005-2008), cluster, besturingsmodule van de stuurkolom (2008-2010), BUX aanhangwagen trekhaak (2008-2010)
21	15	2006-2007: Automatische ruitenwissers van de voorruit (regen sensor)
22	15	Relais van de achterruitenwisser
23	–	–
24	10	Transmissierelais, relais van de airconditioningcompressorkoppeling, brandstofpomp relais, stoplamp schakelaar (5,7 l), besturingsmodule van het aandrijfsysteem, voorste besturingsmodule
25	10	Relais van de stoplichtvergrendeling, ABS, schakelaar van de distributiekast, relais van de aanhangwagenvochtigheid
Circuit schakelaar
CB1	20	Relais van de ruitenwisser (aan/uit) (relais van de ruitenwisser (hoog/laag))
CB2	20	Bij de voeding, verwarmd zitmodule
CB3	20	Voeding van het raam, deurvergrendeling, schakelaar van de spiegel
Relais
R1	–
R2	Bij de voeding
R3	–
R4	Achterruitdeflector
R5	Loop/Accessoires
R6	Voer uit
R7	Vertraging van de start/accessoires
R8	Vergrendeling van de stoplamp
R9	–
R10	–
R11	Flip-Up glas
R12	Overdracht
R13	Deurvergrendeling
R14	Ontgrendeling van de bestuurdersdeur
R15	Ontgrendeling van de passagiersdeur
R16	Achterruitenwisser

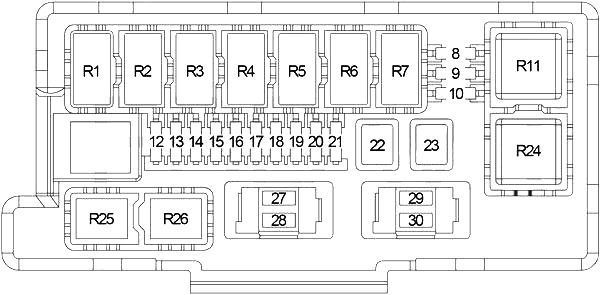

Geïntegreerde voedingsmodule

Nummer	Ampère [A]	Beschrijving
8	10	Linker koplamp, linker achterlicht, registratielamp,
9	10	Aanhangwagenconnector
10	10	Rechter koplamp, rechter achterlicht, cluster, bovenste schakelgroep
12	20	Voorste besturingsmodule
13	20	Voorste besturingsmodule
14	20	Relais van de verstelbare pedalen
15	20	Relais van de voorste koplampen
16	20	Relais van de claxon
17	20	Achterruitenwisser
18	20	Voorste besturingsmodule
19	20	Relais van de aanhangwagen (links draaien)
20	20	Voorste besturingsmodule
21	20	Relais van de aanhangwagen (rechts draaien)
22	30	Module van de eindoverbrenging
23	50	Relais van de radiateurventilator (hoge snelheid), relais van de radiateurventilator (lage snelheid)
27	15	Voorste besturingsmodule, afstandsbediening van de veiligheidssleutel, elektronische ventilatieconsole, satellietontvanger
28	20	Radio
29	10	Module voor de passagiersbeveiligingssystemen
30	10	Module voor de passagiersbeveiligingssystemen
Relais
R1	Ruitenwisser (aan/uit)
R2	Ruitenwisser (hoog/laag)
R3	Claxon
R4	–
R5	Aanhangwagen (links draaien)
R6	Aanhangwagen (rechts draaien)
R7	Parkeerlicht
R11	Radiateurventilator (hoge snelheid)
R24	Radiateurventilator (lage snelheid)
R25	Mistlamp voor
R26	Verstelbare pedalen

Zekeringkast van het motorcompartiment nr. 2

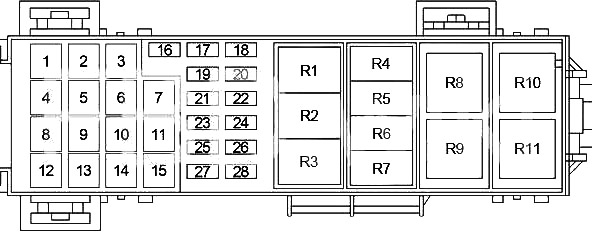

Energie distributiecentrum

Schema (2006-2007)

Nummer	Ampère [A]	Beschrijving
1	40	Relais van de ventilatormotor
2	30	Zekering (interieur): “4”, “9”
3	30	Werkrelais, zekering (interieur): “12”, “17”, “22”
4	30	ABS
5	50	Diesel: PTC nr. 1
6	50	Automatisch uitschakel relais (besturingsmodule van het aandrijfsysteem, zekering: “16”)
7	30	Achterste ventilator
8	40	Vertraging van werk/accessoires relais, zekering (interieur): “2”, “7”, “8”, “CB2”
9	–	–
10	40	Startmotor relais, werk/accessoires relais, zekering (interieur): “CB1”
11	30	Stroomaansluit relais, aanhangwagen
12	40	Relais van de achterruitdeflector
13	40	Werkrelais, werk/accessoires relais, achterruitenwisser relais, deurvergrendelingsrelais, ontgrendelingsrelais van de bestuurdersdeur, ontgrendelingsrelais van de passagiersdeur, zekering (interieur): “1”, “6”, “16”
14	50	Diesel: PTC nr. 2
15	50	Diesel: PTC nr. 3
16	25	Zenerdiode, voorste besturingsmodule, ontstekingsspoelen (3,7L, 4,7L, 5,7L), ontstekingscondensator (3,7L, 4,7L)
17	–	–
18	20	Relais van de koppeling van de airconditioningcompressor, besturingsrelais van de transmissie (4.7L, 5.7L)
19	20	Ontstekingsschakelaar (startmotor relais, besturingsmodule van het aandrijfsysteem, zekering (interieur): “19”, “20”, “24”, “25”)
20	20	Besturingsmodule van het aandrijfsysteem
21	30	ABS
22	–	–
23	20	Module van de eindoverbrenging
24	20	Relais van de brandstofpomp
25	20	Module van de eindoverbrenging
26	15	Diesel: besturingsmodule van het aandrijfsysteem
27	15	Stoplamp schakelaar
28	25	Brandstofinjectoren, besturingsmodule van het aandrijfsysteem
Relais
R1	–
R2	–
R3	Diesel: PTC (nr. 1)
R4	Besturing van de transmissie
R5	Startmotor
R6	Koppeling van de airconditioningcompressor
R7	Brandstofpomp
R8	Diesel: PTC (nr. 3)
R9	Diesel: PTC (nr. 2)
R10	Ventilatormotor
R11	Automatische uitschakeling

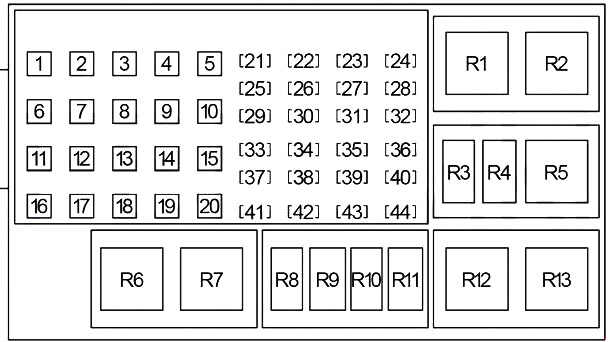

Schema (2008-2010)

Nummer	Ampère [A]	Beschrijving
1	50	Diesel: PTC (nr. 1)
2	40	HID koplampen
3	50	Diesel: PTC (nr. 2)
4	30	Elektrische aansluitingen
5	50	Diesel: PTC (nr. 3)
6	30	Aansteeklamp, batterij voor aanhangwagen
7	40	Opklapbare elektrische deur
8	40	Startmotor, JB voeding
9	20	Voorste elektrische ramen
10	–	–
11	40	Relais van de ventilatormotor
12	30	Achterruitenwisser, ontsteking R/O
13	40	Achterruitdeflector, verwarmde spiegel
14	30	Achterste ventilatormotor
15	–	–
16	50	Automatisch uitschakel relais
17	30	ABS-pomp
18	40	Vertraging accessoires, elektrische stoelen
19	40	JB Voeding
20	30	Voorste ruitenwisser motor
21	20	Brandstofpomp
22	20	Besturingsmodule van de transmissie (TCM), koppeling van de airconditioningcompressor
23	25	Vermogensomvormer
24	20	Verwarmde achterstoelen
25	20	Module van de eindoverbrenging (FDCM)
26	15	Stoplichten
27	20	Koplampen sproeier
28	30	ABS-kleppen
29	20	Benzine: besturingsmodule van het aandrijfsysteem (PCM)
30	–	–
31	–	–
32	15	Diesel: besturingsmodule van het aandrijfsysteem
33	20	E-Diff – besturingsmodule van de eindoverbrenging (FDCM)
34	–	–
35	20	Aanhangwagen trek relais (alleen BUX)
36	–	–
37	20	Ontsteking
38	20	Linker koplamp (HID)
39	20	Rechter koplamp (HID)
40	25	Nieuwe generatie controller (NGC), injectoren
41	20	Luidspreker
42	–	–
43	25	Spoelen, actuatoren
44	–	–
Relais
R1	–
R2	Diesel: PTC (nr. 3)
R3	Besturing van de transmissie
R4	Koplampen sproeier
R5	HID koplampen
R6	Diesel: PTC (nr. 1)
R7	Diesel: PTC (nr. 2)
R8	Ontsteking (Voer uit/Start)
R9	Koppeling van de airconditioningcompressor
R10	Brandstofpomp
R11	Startmotor
R12	Ventilatormotor
R13	Automatische uitschakeling
