Schema van de zekeringen en relais – Lexus ES 300 (XV20)

Betreft voertuigen geproduceerd in de jaren:

1996, 1997, 1998, 1999, 2000, 2001.

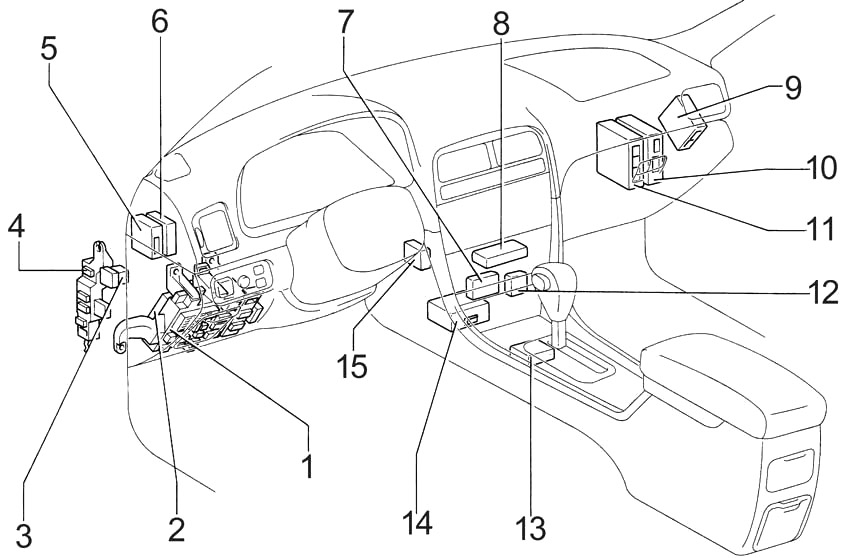

Interieur

1. Zekeringkast
2. Integratierelais
3. Knipperlicht relais
4. Voorste mistlamp relais
5. Cruise control ECU
6. Demper ECU
7. Alarm ECU
8. Airconditioning controle-eenheid
9. ABS ECU of ABS en tractie ECU
10. Stereo versterker
11. Motor controle module
12. Centrale vergrendeling ECU zonder sleutel
13. Versnellingsbak vergrendelingscontrole ECU
14. Airbag sensor unit
15. Dagrijverlichting relais

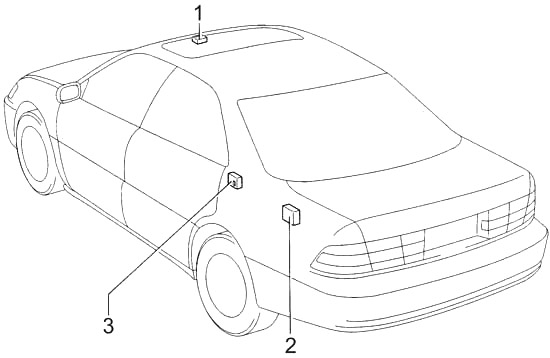

1. Zonneklep en relais controller
2. Telefoon zender-ontvanger en luidspreker relais
3. Licht fout sensor

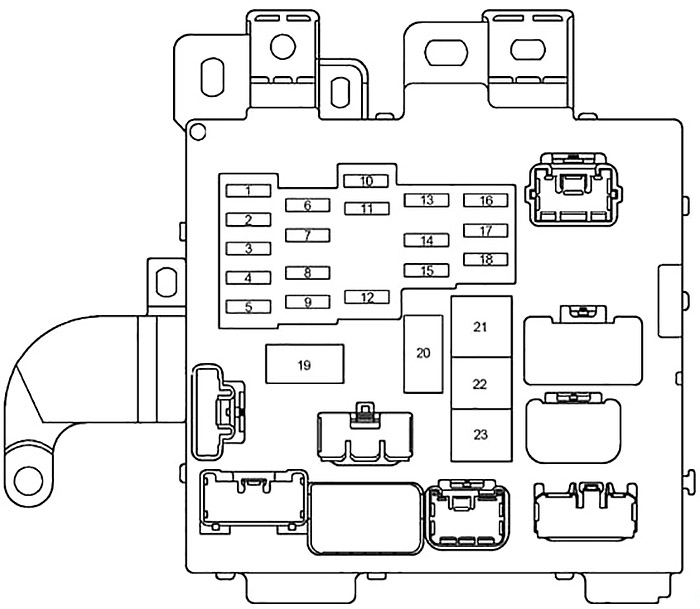

Schema van de zekeringkast in het interieur

De zekeringkast bevindt zich achter het deksel aan de linkerkant van de stuurkolom.

Achterkant

Nummer	Amperages [A]	Beschrijving
1	20	Zitverwarmingssysteem
2	10	Airconditioningsysteem
3	10	Indicatoren en metingen, service herinneringsindicatoren en waarschuwingsgeluiden, achteruitrijlicht, plafondverlichting in de deuren, zitverwarming, elektrische ramen systeem
4	20	1996-1998: Ruitenwissers en voorruit sproeisysteem
25	1999-2001: Ruitenwissers en voorruit sproeisysteem
5	10	Buitenspiegel ontdooiing
6	15	Cruise control systeem, antiblokkeersysteem, versnellingsbak vergrendelingssysteem, remhulp antenne, alarmsysteem, gemoduleerde elektronische ophang, draadloze afstandsbediening
7	5	SRS airbagsysteem, Multiport brandstofinjectie
8	15	Remlichten, hoge remlicht, cruise control, gemoduleerde elektronische ophang, antiblokkeersysteem, versnellingsbak vergrendelingssysteem, zitvoeding systeem, meervoudige brandstofinjectie
9	10	Achterlicht, zijcontourverlichting, kentekenverlichting
10	15	Voeding aansluiting
11	7,5	Onboard diagnose systeem
12	15	Mistlampen
13	5	Start systeem
14	25	Plafondverlichting in de deuren, alarmsysteem, voedingsvergrendeling van de deuren, kofferbak openen, tankklep openen
15	7,5	Dashboardverlichting, verlichtingsruimte
16	7,5	Noodverlichting, knipperlichten
17	7,5	Audi systeem
18	15	Aansteker, klok, SRS airbagsysteem, alarmsysteem
19	–	Ruisfilter
20	–	Ruisfilter
21	40	Achterruit ontdooiing, buitenspiegel ontdooiing
22	30	Elektrisch raam, elektrisch schuifdak, zitvoeding systeem
23	40	Elektrisch raam, elektrisch schuifdak, zitvoeding systeem

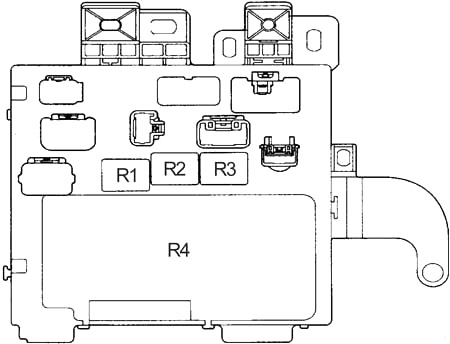

Relais (achterkant)
R1	Voeding
R2	Ontdooi relais
R3	Achterlichten
R4	Integratierelais



Motorcompartiment

1. Zekeringkast
2. Extra zekeringkast (links)
3. Extra zekeringkast (rechts)

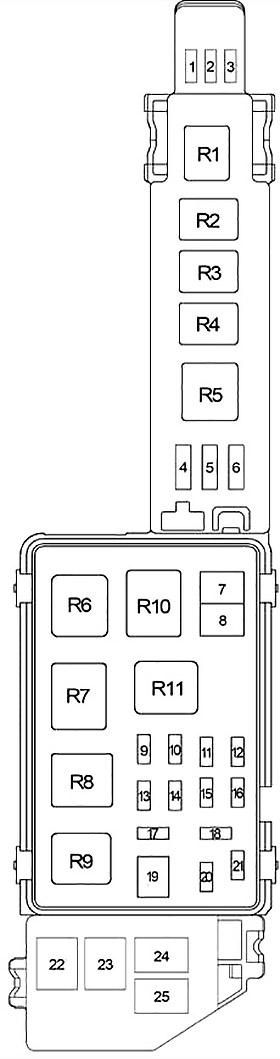

Schema van de zekeringkast in het motorcompartiment

Nummer	Amperages [A]	Beschrijving
1	25	1999-2001: Lucht-brandstofverhouding sensor
2	–	–
3	10	Geen circuit
4	10	Reserve zekering
5	15	Reserve zekering
6	30	Reserve zekering
7	30	Airconditioningsysteem
8	30	Koelventilatoren
9	5	Oplaadsysteem
10	15	1996-1998: Rechter koplamp (dimlicht)
	20	1999-2001: Rechter koplamp (dimlicht)
11	15	Meervoudige brandstofinjectie
12	10	Alarmsysteem
13	10	1996-1998: Noodverlichting, knipperlichten
	15	1999-2001: Noodverlichting, knipperlichten
14	30	Start systeem
15	5	Telefoon
16	15	1996-1998: Linker koplamp (dimlicht)
	20	1999-2001: Linker koplamp
17	20	Audi systeem
18	–	–
19	40	Koplamp, start systeem
20	7,5	Alarmsysteem, klok, deurverlichting, interieurverlichting, verlichting van de ontstekingsschakelaar, vacuümverlichting, draadloze afstandsbediening systeem
21	10	Cruise control systeem, airconditioning systeem, zitvoeding systeem
22	100	Oplaadsysteem
23	–	–
24	50	Airconditioning, zitverwarming systeem
25	30	Geen circuit
Relais
R1	Magnetische koppeling (A/C)
R2	Circuit open relais (C/OPN)
R3	Koelventilator (№2)
R4	Koelventilator (№3)
R5	Airconditioningsysteem (verwarming)
R6	Hoofdmotor)
R7	EFI
R8	Koplamp
R9	Startmotor
R10	Toeter
R11	Koelventilator (№1)



Extra zekeringkast (links)

Nummer	Amperages [A]	Beschrijving
1	20	Geen circuit
2	5	Dagrijverlichtingssysteem
3	10	1996-1998: Linker koplamp (dimlicht)
	15	1999-2001:
		met gasontladingslamp: Linker koplamp (dimlicht)
	10	zonder gasontladingslamp: Linker koplamp (dimlicht)
4	10	1996-1998: Rechter koplamp (dimlicht)
	15	1999-2001:
		met gasontladingslamp: Rechter koplamp (dimlicht)
	10	zonder gasontladingslamp: Rechter koplamp (dimlicht)
Relais
R1	Dagrijverlichting systeem №2
R2	Dagrijverlichting systeem №4
R3	Dagrijverlichting systeem №3

Extra zekeringkast (rechts)

Nummer	Amperages [A]	Beschrijving
1	60	Wiel blokkering preventiesysteem
Relais
R1	ABS motor
R2	ABS SOL
