Schema van de zekeringen en relais – Lexus ES 300 (XV10)

Betreft voertuigen geproduceerd in de jaren:

 1991, 1992, 1993, 1994, 1995, 1996.

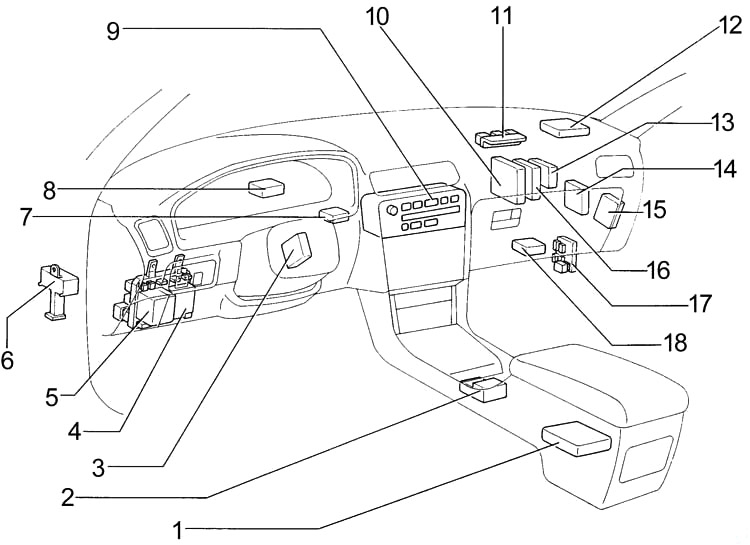

Interieur

1. Centrale airbag sensor unit
2. ECU van de versnellingsbak
3. Wisser relais
4. Integratie relais
5. Zekeringkast
6. Zekeringkast (linker paneel)
7. Weerstand
8. J/B №3
9. Klimaatregeling ECU
10. Motor controle module (motor en ECU van de elektronische versnellingsbak) A/T
    of
    motor controle module (motor ECU) M/T
11. Zekeringkast (achter het dashboard)
12. Dagrijverlichting relais (hoofd)
13. PPS ECU
14. ABS ECU
15. ECU van het alarmsysteem en de deurvergrendeling
16. Cruise control ECU
17. Zekeringkast (rechter paneel)
18. Koelventilator ECU

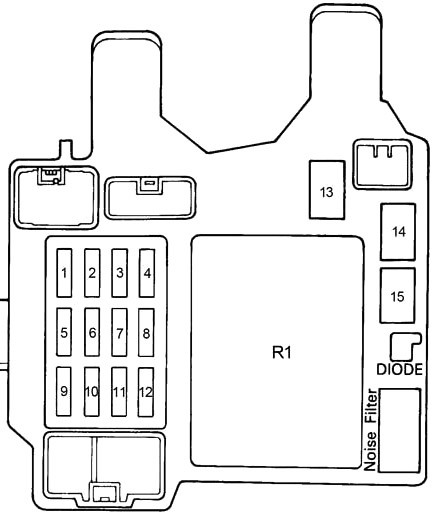

Zekeringkast van het dashboard

De zekeringkast bevindt zich achter het deksel aan de linkerkant van de stuurkolom.

Achterkant

Nummer	Amperages [A]	Beschrijving
1	15	Cruise control systeem, stuurbekrachtiging systeem, versnellingsbak vergrendelingssysteem, antiblokkeersysteem. SRS airbag systeem, elektrische deurvergrendeling en alarmsysteem, voeding antenne, telefoon, elektronische koelventilator systeem
2	10	1991-1994: Indicatoren en meters van waarschuwingslichten en piepers (behalve waarschuwingslichten voor uitlaat en open deuren), achteruitrijlichten, elektronisch gecontroleerd automatische transmissiesysteem, achterruit ontdooisysteem en achteruitkijkspiegel
	15	1994-1996: Indicatoren en meters, service herinneringsindicatoren en waarschuwingspiepers (behalve waarschuwingslichten voor uitlaat en open deuren), achteruitrijlichten, elektronisch gecontroleerd automatische transmissiesysteem, achterruit ontdooisysteem en achteruitkijkspiegel
3	25	1991-1994: Stoplichten, cruise control annulering apparaat, versnellingsbak vergrendelingssysteem, antiblokkeersysteem
20	1995-1996: Stoplichten, cruise control annulering apparaat, versnellingsbak vergrendelingssysteem, remblokkeringspreventiesysteem
4	15	Stoelverwarming
5	20	Ruitenwissers en ruitensproeier, koplamp reiniger
6	7,5	Activeert de signaallichten
7	7,5	Meervoudige/sequentiële injectiesysteem, elektronische koelventilator systeem, SRS airbag systeem
8	15	Radio, cassette speler, CD-speler, elektrische antenne, elektrische buitenspiegels, aansteker, alarmsysteem, versnellingsbak vergrendelingssysteem, SRS airbag systeem, klok
9	10	Ontdooi apparaat van de buitenspiegel
10	15	Achterlichten, parkeerlichten
11	7,5	SRS airbag systeem, antiblokkeersysteem, dagrijverlichting systeem
12	–	–
13	40	Ontstekingssysteem
14	30	Elektrisch dakraam, elektrische ramen
15	40	Ontdooiing van de achterruit en de buitenspiegel
Relais
R1	Integratie relais
Achterste relais
R1	Hoofdvoeding relais
R2	Achterlichten
R3	Ontdooi apparaat

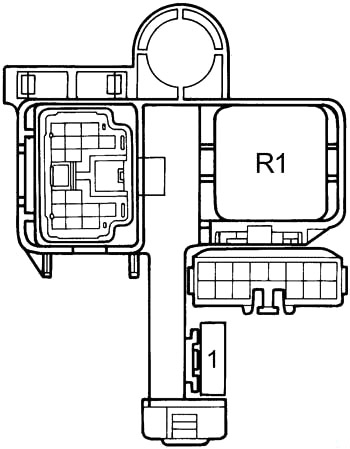

Zekeringkast van het linker paneel

Nummer	Amperages [A]	Beschrijving
1	15	1991-1994: Mistlampen
	10	1994-1996: Start systeem, meervoudige/sequentiële injectiesysteem
Relais
R1	Mistlampen of richtingaanwijzers

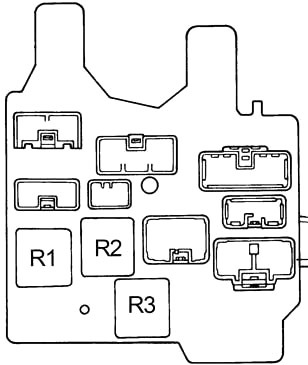

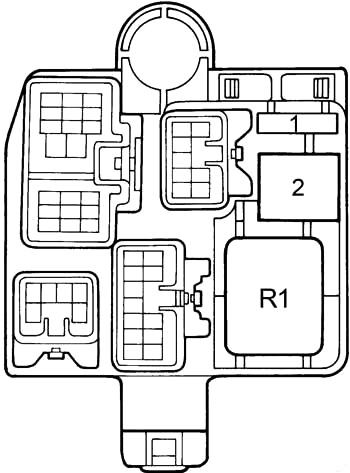

Zekeringkast van het rechter paneel

Nummer	Amperages [A]	Beschrijving
1	–	–
2	40	Milieu controle systeem
Relais
R1	Verwarming

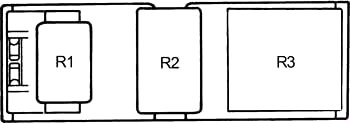

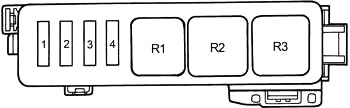

Relais achter het dashboard

Nummer	Relais
R1	Achter mistlamp of startmotor
R2	Circuit open relais
R3	Activeert de richtingaanwijzer

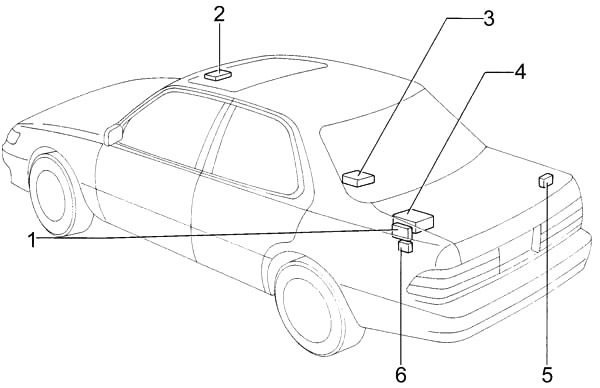

1. ECU van de draadloze deurvergrendeling
2. Relais voor het openen van het schuifdak
3. Component stereo versterker
4. Automatische cassette wisselaar
5. Relais voor de automatische antenne
6. Lichtfout sensor

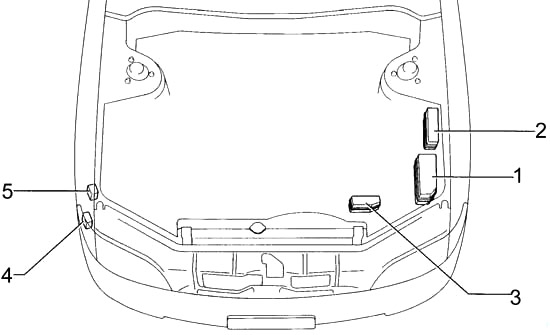

Motorcompartiment

1. Zekeringkast
2. Extra zekeringkast
3. Extra zekeringkast (met DRL)
4. ABS relais
5. Koplamp reinigings relais



Zekeringkast in het motorcompartiment

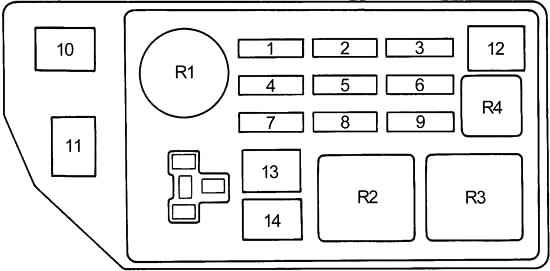

Schema 1991-1994

Nummer	Amperages [A]	Beschrijving
1	10	Start systeem, elektronische injectiesysteem
2	7,5	Oplaadsysteem
3	15	Elektronisch injectiesysteem
4	15	Rechter koplamp
	15	Rechter koplamp (dimlicht)
5	20	Radio, cassette speler, CD-speler, elektrische antenne, interieurverlichting, persoonlijke verlichting, verlichting in de deuren, verlichting van de aan/uit schakelaar, bagageruimte verlichting, elektronische schuifdak systeem, dashboard verlichting, deurvergrendeling en alarmsysteem, vergrendeling via draadloze afstandsbediening systeem
6	15	Noodlichten, claxon
7	15	Linker koplamp
	15	Linker koplamp (dimlicht)
8	–	–
9	30	Ontstekingssysteem, elektronisch injectiesysteem
10	100	Oplaadsysteem
11	60	Wiel blokkering preventiesysteem
12	30	Start systeem
13	–	–
14	–	–
Relais
R1	Motor controle unit (hoofd EFI)
R2	–
R3	Koplamp
R4	Claxon

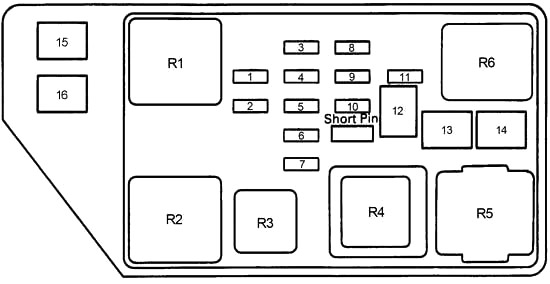

Schema 1994-1996

Nummer	Amperages [A]	Beschrijving
1	15	Meervoudige/sequentiële injectiesysteem
2	10	Claxon
3	7,5	Onboard diagnose systeem
4	10	Noodindicatoren
5	20	Radio, cassette speler, CD-speler, elektrische antenne, interieurverlichting, persoonlijke verlichting, verlichting in de deuren, verlichting van de aan/uit schakelaar, bagageruimte verlichting, elektronische schuifdak systeem, dashboard verlichting, deurvergrendeling en alarmsysteem, vergrendeling via draadloze afstandsbediening systeem
6	15	Linker koplamp
15	Linker koplamp (dimlicht)
7	15	Rechter koplamp
	15	Rechter koplamp (dimlicht)
8	7,5	Oplaadsysteem
9	30	Elektronisch ontstekingssysteem/ontstekingsverdeler, meervoudige/sequentiële injectiesysteem
10	15	SRS airbag systeem, antiblokkeersysteem, dagrijverlichting systeem
11	15	Telefoon
12	40	Koplamp, start systeem
13	30	Elektrische koelventilatoren
14	30	Elektrische koelventilatoren
15	100	Oplaadsysteem
16	60	Wiel blokkering preventiesysteem
Relais
R1	Hoofd relais EFI
R2	Startmotor
R3	Claxon
R4	Koplamp
R5	Radiator ventilator
R6	Hoofd motor relais



Extra zekeringkasten

Nummer	Amperages [A]	Beschrijving
1	15	Linker koplamp (dimlicht)
2	15	Rechter koplamp (dimlicht)
3	15	1991-1994: Telefoon
	15	1994: Mistlampen
	20	1995-1996: Mistlampen
4	20	Radio, cassette speler, CD-speler, elektrische antenne
Relais
R1	–
R2	Magnetische koppeling van de airconditioning
R3	Dagrijverlichting relais №2

Nummer	Amperages [A]	Beschrijving
1	7,5	1991-1994: Dagrijverlichting
	5	1995-1996: Dagrijverlichting
Relais
R1	Dagrijverlichting relais 4
R2	Dagrijverlichting relais 3
