Schema van de zekeringen en relais – Lexus ES 350

Betreft voertuigen geproduceerd in de jaren:

2012, 2013, 2014, 2015.

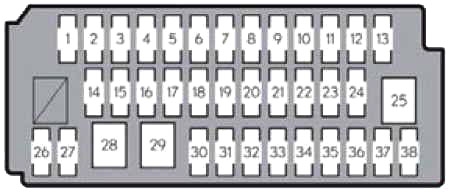

Zekeringkast in het interieur

Het zekeringpaneel bevindt zich onder de linkerkant van het dashboard. Verwijder het deksel om toegang te krijgen tot de zekeringen.



Nummer	Amperages [A]	Beschrijving
1	10	Hoofd ECU, audiosysteem, versnellingspook vergrendelingssysteem, controlemodule voor buitenspiegels, spanningsregelaar, voorruitwissers, verwarmd stuurwiel, multifunctioneel display, audiodisplay, intuïtieve parkeersensor, bandenspanningwaarschuwingssysteem, panoramadak, antireflecterende binnenbekleding van de achteruitkijkspiegel, regensensor, achterzonnescherm, draadloos deurslot, openen en sluiten van de bagageklep ECU
2	10	Koelventilator, voorruitontdooiing, VSC, ABS, laadsysteem, stuurhoeksensor, elektronische versnellingspook, elektrische stuurbekrachtiging, ECU van de poort, elektrisch verstelbare en telescopische stuurkolom
3	5	Klok
4	15	Position lights, zijverlichting, kentekenverlichting
5	20	Elektrisch raam, ECU voor buitenspiegelbediening
6	20	Voeding voor het raam
7	20	Elektrisch raam, ECU voor buitenspiegelbediening
8	20	Voeding voor het raam
9	7,5	Automatisch niveau-systeem voor koplampen
10	10	Voorruitwasinstallatie
11	7,5	Klimaatsysteem, PTC verwarming, manometers en meters, verwarming van de stoelen en ventilatoren
12	25	Ruitenwissers
13	7,5	Multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem, elektronische versnellingspook, audiosysteem, navigatiesysteem, achteruitrijlichten
14	10	Opening van de brandstoftankdop
15	10	Elektrische stuurbekrachtiging
16	15	Voedingsaansluiting
17	5	Audiosysteem, Remote Touch, multifunctioneel informatie-display, audiodisplay, navigatiesysteem
18	10	verwarming van de stoelen en ventilatoren
19	10	verwarming van de stoelen en ventilatoren
20	7,5	Onboard diagnostisch systeem
21	10	Hoofdschakelaar voor het raam, klimaatsysteem, intelligent systeem voor toegang met startknop, bandenspanningwaarschuwingssysteem, achterzonnescherm
22	10	Verwarmd stuurwiel
23	25	Geautomatiseerde opening van de bagageklep en dichter bij de ECU
24	7,5	Energiebeheersysteem, multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem, VSC, ABS, elektronische versnellingspook, rijhulpsysteem, verbindingsslot in de motorruimte, achterlichten, hoge remlicht, intelligent systeem voor toegang met startknop, versnellingspook vergrendelingssysteem
25	30	Elektrische stoelen
26	7,5	Klimaatsysteem
27	10	Panoramadak
28	30	Elektrische stoelen
29	30	Veiligheidsgordel pre-collisie
30	20	Hoofd ECU, voeding voor de deursluiting
31	20	Elektrisch verstelbare en telescopische stuurkolom
32	10	Passagiersclassificatiesysteem, SRS airbagsysteem
33	7,5	Indicatoren en meters
34	7,5	VSC, ABS, gateway ECU, intelligent systeem voor toegang met startknop, SRS airbagsysteem
35	15	Voedingsaansluiting
36	7,5	Hoofd ECU, indicatoren en meters, buitenspiegels
37	10	Intuïtieve parkeersensor, rijhulpsysteem, slipcontrole pieper, dodehoekmonitor, radarsensor
38	20	Circuit afwezig

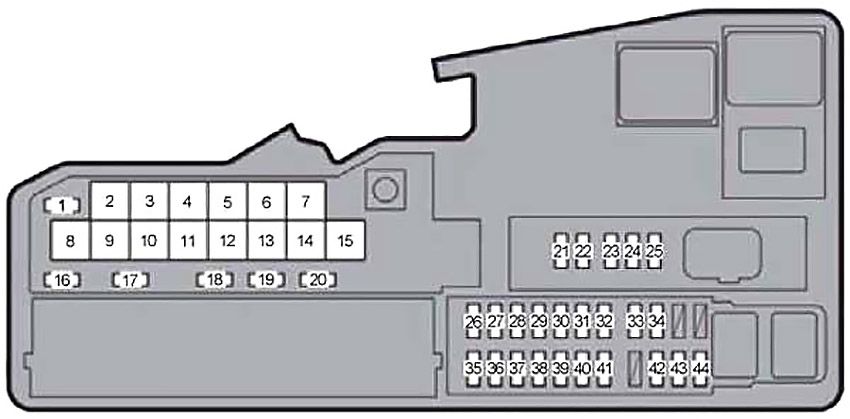

Zekeringkast in de motorruimte

Druk op de lip en verwijder het deksel.

Nummer	Amperages [A]	Beschrijving
1	5	Rijhulpsysteem, voorruitwissers
2	50	Koelventilator
3	30	Circuit afwezig
4	30	ES 300h: Koelsysteem
5	50	PTC verwarming
6	50	PTC verwarming
7	50	Klimaatsysteem
8	140	ES 250, ES 350: Laadsysteem
	120	ES 300h: Hybride systeem
9	30	ES 250, ES 350: VSC, ABS
10	30	ES 250, ES 350: Start systeem
	30	ES 300h: VSC, ABS
11	30	H-LP RH-LO, H-LP LH-LO zekeringen
12	50	ES 300h: VSC, ABS
13	50	ES 250, ES 350: VSC, ABS
	50	ES 300h: VSC, ABS
14	50	ES 300h: IGCT MAIN, INV W/PMP zekeringen
15	80	Elektrische stuurbekrachtiging
16	7,5	S-HORN
17	15	Voorruitontdooiing
18	10	Toeter
19	15	Multifunctioneel display, audiodisplay, Remote Touch, audiosysteem, indicatoren en meters
20	30	Audiosysteem
21	15	Multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem, elektronische versnellingspook
22	10	ES 250, ES 350: multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem, luchtinlaatsysteem, uitlaatsysteem
	7,5	ES 300h: multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem, luchtinlaatsysteem
23	7,5	Multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem
24	7,5	Multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem, elektronische versnellingspook, energiebeheersysteem, stuurslot, cruise control
25	15	Start systeem
26	25	Voeding voor de deursluiting
27	25	INJ, IGN zekeringen
28	7,5	ES 250, ES 350: laadsysteem
	7,5	ES 300h: hybride systeem
29	5	MAYDAY
30	15	Richtingaanwijzers, alarmlichten
31	10	Stuurslot
32	30	Audiosysteem
33	15	Linkerkoplamp
34	15	Rechterkoplamp
35	30	EFI №2, EFI №3, voedingssysteem
36	5	intelligent systeem voor toegang met startknop, passagiersclassificatiesysteem
37	10	Multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem
38	7,5	ES 300h: VSC, ABS
39	7,5	Multipoint brandstofinjectiesysteem, sequentieel multipoint injectiesysteem, elektronische versnellingspook
40	20	ES 250, ES 350: Luchtinlaatsysteem
	20	ES 300h: voedingssysteem, luchtinlaatsysteem, uitlaatsysteem
41	7,5	Energiebeheersysteem, intelligent systeem voor toegang met startknop
42	10	Verlichting van de schakelaar, audiosysteem, multifunctioneel display, audiodisplay, verlichting van de versnellingspook, verlichting van het dashboardkastje, verlichting van de console, afstandsbediening, intuïtieve verlichting van de schakelaar voor parkeersensor
43	7,5	Klok, voetverlichting, sfeerverlichting, decoratieve verlichting, persoonlijke verlichting, deurverlichting
44	10	intelligent systeem voor toegang met startknop, hoofd ECU, controle sensor, indicatoren en meters, gateway ECU, elektrische kanteling en telescopische stuurkolom, elektrische stoelen, bovenste module, ECU voor buitenspiegels, elektrische opening van de bagageklep en dichter bij de ECU

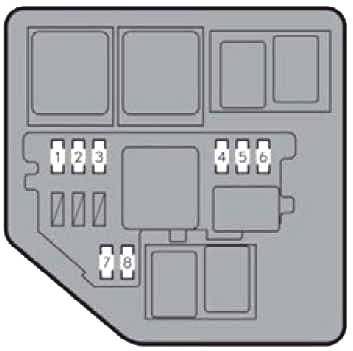

Aanvullende zekeringkast (alleen ES 300h)

Nummer	Amperages [A]	Beschrijving
1	7,5	Koelventilator van de batterij
2	7,5	INV W/PMP RLY zekeringen
3	10	Hybride systeem
4	7,5	Hybride systeem
5	10	Hybride systeem
6	7,5	Energiebeheersysteem, hybride systeem
7	25	INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, zekeringen BATT FAN
8	15	Hybride systeem
