Schema van de zekeringen en relais – Lexus GS 300 (S140)

Betreft voertuigen geproduceerd in de jaren:

1991, 1992, 1993, 1994, 1995, 1996, 1997.

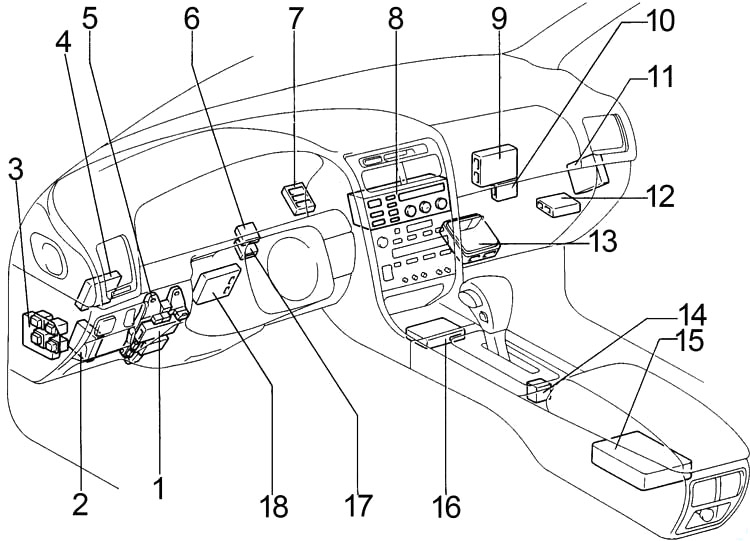

Interieur

1. Integratierelais
2. Dagrijlichten relais
3. Relaiskast
4. Alarm ECU
5. Zekeringkast
6. Ruitenwisser relais
7. J/B №3
8. Airconditioning controlemodule
9. Traction ECU (met traction control)
10. Airconditioning versterker
11. ABS en traction ECU (met traction control)
    ABS ECU (zonder traction control)
12. Motor ventilator relais
13. Motor controlemodule (motor en ECU van de elektronische transmissie)
14. Versnellingsbak vergrendel ECU
15. Centrale airbag sensor module
16. Cruise control ECU
17. PPS ECU
18. Telescopische hellings- en voedingscontroller



1. Zonnekap relais
2. Draadloze deurvergrendeling ECU
3. Stereo versterker
4. Automatische antenne motor en relais
5. Brandstofpomp ECU

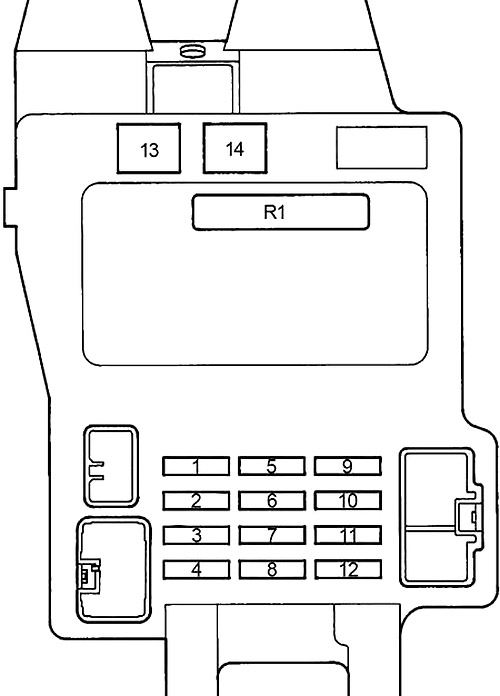

Schema van de zekeringkast op het dashboard

De zekeringkast bevindt zich achter het deksel aan de linkerkant van de stuurkolom.

Achterkant

Nummer	Amperages [A]	Beschrijving
1	15	Stoelverwarming
2	20	Versnellingsbak vergrendelingssysteem, hoge remlicht, cruise control, antiblokkeersysteem, traction control systeem, multipoint injectiesysteem / sequentieel multipoint injectiesysteem, remlichten
3	15	Achterruit- en buitenspiegelontdooier, verwarmingssysteem controle, airconditioningsysteem, indicatoren en meters, serviceherinneringsindicatoren en waarschuwingsgeluiden (behalve voor lege accu en open deuren), laadsysteem, automatische transmissie indicator, achteruitrijlichten, dagrijverlichting systeem
4	10	Versnellingsbak vergrendelingssysteem, telefoon, deurvergrendelingssysteem voor de passagier SEAT , veiligheidsgordelsysteem SEAT , antiblokkeersysteem, stuurbekrachtigingsysteem, traction control systeem, cruise control systeem, rijmodus selector, hellings- en telescopische controle systeem, elektrische antenne, elektronisch ventilatiesysteem, dashboardverlichting, automatische verlichting controle systeem, elektrische deurvergrendelingssysteem controle
5	15	Klok, airconditioningsysteem, radio, cassette speler, CD-speler, versnellingsbak vergrendelingssysteem, SRS, voor- en achteraanstekers, deurvergrendelingssysteem controle, achteruitkijkspiegel controle systeem, elektrische antenne, alarmsysteem
6	–	–
7	10	Schakel de waarschuwingslichten en indicator in
8	15	1991-1993: Ruitenwissers en voorruit sproeier, koplampreiniger
	20	1994-1997: Ruitenwissers en voorruit sproeier, koplampreiniger
9	7,5	Automatische transmissie indicator, verwarmingssysteem controle, noodschakelaar, verlichting van het dashboardkastje, achterste asbak, klok, vooraansteker, radio, cassette speler, CD-speler, rijmodus selector, dashboardverlichting, dagrijverlichting systeem
10	7,5	SRS airbag
11	10	Kentekenverlichting, parkeerlichten, achterlichten
12	10	Buitenspiegel ontdooiing
13	30	Zonnescherm, elektrische ramen, SEAT, alarmsysteem, hellings- en telescopische voeding, hoofdvoeding relais
14	40	Achterruit ontdooiing, zekering “MIR HTR”
Relais
R1	Integratierelais

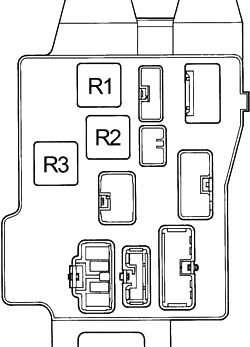

Achterste relais
R1	Korte pin
R2	Achterlichten
R3	Ontdooier

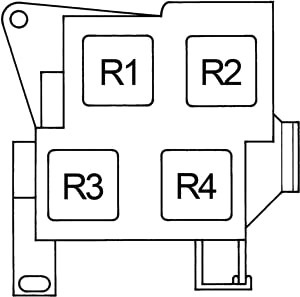

Relaiskast van het interieur

Nummer	Relais
R1	Schakel de signaalindicator in
R2	Dagrijlichten systeem №4
R3	Mistlampen
R4	Hoofdstroomvoorziening



Motor

1. Zekeringkast
2. Koplamp reinigings relais
3. Trek elektromagnetisch relais

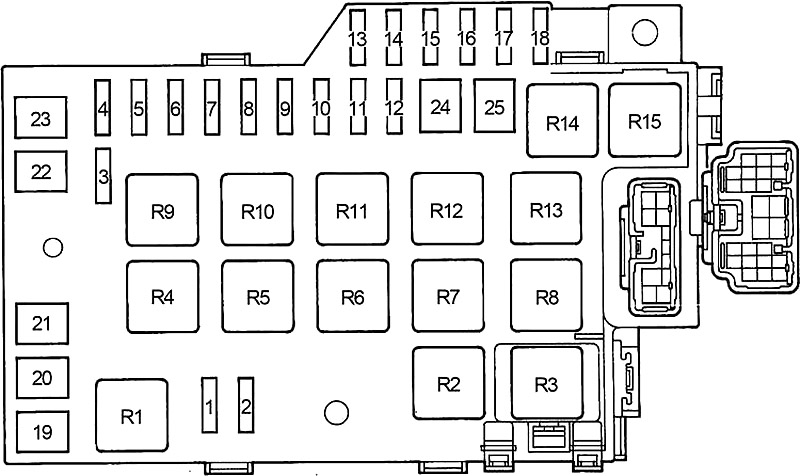

Schema van de zekeringkast in de motorruimte

Nummer	Amperages [A]	Beschrijving
1	15	Mistlampen
2	7,5	Dagrijlichten systeem
3	10	Traction control systeem
4	10	Interieurverlichting, welkomstverlichting, elektrische zonnescherm systeem, cruise control, open deur waarschuwingsindicator, persoonlijke verlichting, bagageruimte verlichting, deur plafond verlichting, koplampen, startindicator, klok, antiblokkeersysteem, elektrische antenne, radio, draadloze afstandsbediening vergrendeling, alarmsysteem;
5	7,5	Draadloze afstandsbediening vergrendeling, antiblokkeersysteem, traction control systeem, cruise control systeem, dagrijlichten systeem, airconditioningsysteem
6	7,5	Laadsysteem
7	15	Multipoint injectiesysteem / sequentieel multipoint injectiesysteem, SRS airbag, laadindicator, start systeem, elektronische ontsteking / ontstekingsverdeler, indicatoren en meters, serviceherinneringsindicatoren en waarschuwingsgeluiden (behalve voor lege accu en open deuren)
8	15	Telefoon
9	20	Noodverlichting, claxon
10	20	Elektronisch gecontroleerde automatische transmissie, multipoint injectiesysteem / sequentieel multipoint injectiesysteem
11	25	Radio, cassette speler, CD-speler, elektrische antenne
12	30	Elektronische ontsteking / ontstekingsverdeler
13	7,5	1996-1997: Onboard diagnose systeem
14	15	Rechter koplamp
	10	Rechter koplamp (groot licht)
15	15	Linker koplamp
	10	Linker koplamp (groot licht)
16	10	Rechter koplamp (dimlicht)
17	10	Linker koplamp (dimlicht)
18	30	Elektronisch ventilatiesysteem van de radiator
19	–	–
20	40	Ontsteking, zekeringen “ECU-IG”, “WIPER”, “INDICATOR”, “TURN”, “ SEAT HTR”, “CIG”
21	50	Verwarming relais
22	60	Hoofdventilator relais van de radiator (puntzijde), elektromagnetisch trek relais (puntzijde), elektromagnetisch ABS relais (puntzijde), zekering “TRAC”
23	100	Achterlichten relais, dynamo (dynamo), zekeringen “FOG”, “AM1”, “HEATER”, “DEFOG”, “ABS”, “STOP”, “SRS”, “POWER”
24	50	Koplamp relais, dagrijlichten relais №2, startmotor relais (puntzijde)
25	40	ABS motor relais (puntzijde), trek motor relais (puntzijde)
Relais
R1	Dagrijlichten systeem №3
R2	Radiator ventilator
R3	Dagrijlichten systeem №2
R4	Verwarming
R5	Korte pin
R6	Airconditioning compressor koppeling
R7	Startmotor
R8	ABS motor
R9	ABS elektromagnetische klep
R10	Hoofdventilator van de radiator
R11	Ontsteking (IG2)
R12	Koplamp
R13	Trek motor
R14	Claxon
R15	EFI
