Schema van de zekeringen en relais – Lexus GX 460 (J150)

Betreft nieuwe voertuigen in de jaren:

2009, 2010, 2011, 2012, 2013.



Schema van de zekeringkast in het interieur

De zekeringkast bevindt zich onder het dashboard. Verwijder het deksel om toegang te krijgen tot de zekeringen.



Nummer	Amperages [A]	Beschrijving
1	15	Bij de voedingsconnector
2	7,5	Motor van de buitenspiegel, BODY ECU, airconditioningsysteem, audiosysteem, navigatiesysteem, parkeersysteem, reserve relais, DSS#2 ECU, AT-indicator, EFI ECU, shift lock ECU, DCM, MAYDAY ECU
3	10	Noodverlichting, audiosysteem, informatiescherm, DSS#2 ECU, parkeersensor
4	10	Trekhaak
5	20	Luchtveringssysteem
6	10	KDSS ECU
7	20	4WD-systeem, achterdifferentieel vergrendeling
8	30	Elektrische voorstoel (links)
9	25	Dubbele vergrendeling, raam openen, BODY ECU
10	–	–
11	30	PSB ECU
12	15	Verstelbare en telescopische controle
13	15	Voor mistlampen
14
15	7,5	DLC3
16	7,5	Airconditioningsysteem
17	7,5	Start systeem
18	25	Elektrisch achterraam (links)
19	–	–
20	10	Shift lock ECU, VSC ECU, ABS ECU, stuurhoek sensor, hellingshoek sensor, sequentiële schakelaar, automatische ruitenwisser ECU, reserve relais, verstelbare en telescopische controle, PSB ECU, DSS#1 ECU, radar sensor voor, AFS ECU, TIJD DRUK PNEUMATISCH, MON ECU CONTROLLER
21	7,5	Voorlamp, achterlamp, zijindicator, meterindicator, aanhanglamp, ALT, VSC, C/C schakelaar, SROP LP relais, MGC relais, condensor ventilator relais
22	10	Achterruitontdooier, geheugen van de buitenspiegel, schakelaar voor stoelverwarming/ventilatie, inverter relais, airconditioningsysteem, EC spiegel, carrosserie ECU, uitlaatgassensor, parkeersensor, navigatiesysteem, DSS#2 ECU, kilometerteller schakelaar, accessoires kilometerteller, opvouwbare stoelECU, O/H IG, koplampreiniger, achter airconditioningsysteem, ontdooier, 4,2 inch display, module D, regensensor, luchtvering, RR VLV ECU, stuurverwarming, LKA, P/ STOEL IND
23	–	–
24	20	Zitverwarming en ventilator
25	30	Elektrische voorstoel (rechts)
26	30	Elektrisch voorraam (passagierszijde), geheugen van de buitenspiegel
27	10	Elektrisch raam
28	25	Elektrisch voorraam (bestuurderszijde)
29	25	Elektrisch achterraam (rechts)
30	–	–
31	25	Zonnescherm
32	30	Ruitenwissers en ruitensproeier voorruit
33	20	Ruitenwissers en ruitensproeier voorruit, ruitenwissers en ruitensproeier achterruit
34	–	–
35	10	Koelkast
36	10	EFI ECU, C/OPN RLY, VSC ECU, airbag ECU, intelligent start- en ontstekingssysteem, stuurslot ECU, CAN deur ECU
37	7,5	Meter
38	7,5	Noodverlichting schakelaar, stoelverwarming schakelaar, 4WD schakelaar, centrale differentieel vergrendeling schakelaar, achterdifferentieel vergrendeling schakelaar, luchtvering, VSC schakelaar, binnenverlichting schakelaar, verlichting van het dashboard, schakelaar voor controle positie van de versnellingspook, audiosysteem, navigatiesysteem, stuurbekrachtiging schakelaar, parkeersensor schakelaar, koplamp nivellering schakelaar, koplamp ruitenwisser schakelaar, opvouwbare stoel schakelaar, buitenspiegel schakelaar, ODO/TRIP schakelaar, P/ STOEL IND, SHIFT, KOELBOX, multifunctioneel display, airconditioningsysteem, bekerhouder verlichting, extra verlichting van de ruimte
39	10	Voorpositionering lampen, achterlampen, kentekenverlichting, EFI ECU, achter mistlampen, trekhaak, voor mistlampen

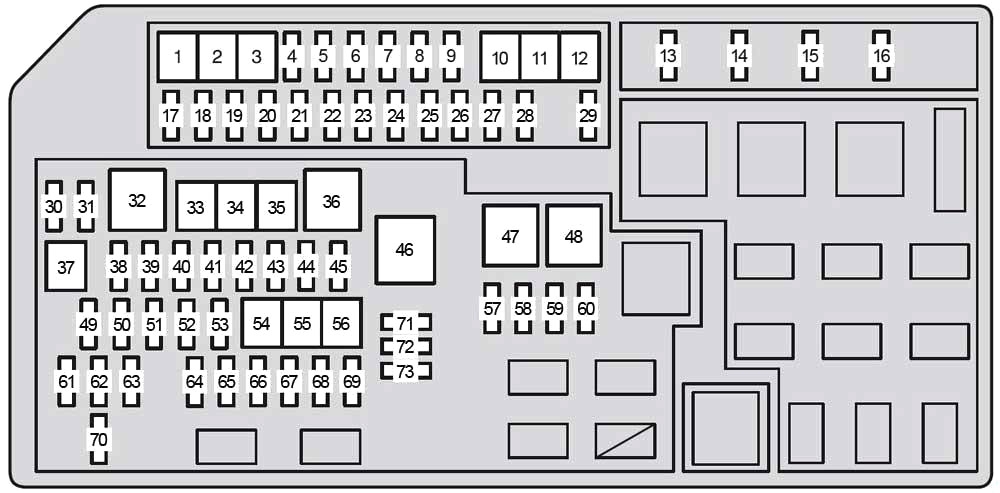

Schema van de zekeringkast in de motorruimte

Druk op de uitsteeksels en verwijder het deksel.

Nummer	Amperages [A]	Beschrijving
1	40	Achter airconditioningsysteem
2	–	–
3	50	Luchtveringssysteem, AIR SUS №2
4	15	Inverter
5	–	–
6	30	Achterruitontdooier
7	–	–
8	20	Ruitenwisser ontdooier
9	–	–
10	–	–
11	30	Trekhaak
12	–	–
13	20	Injectie, ontsteking, kilometerteller
14	10	Claxon
15	25	EFI ECU, A/F verwarming relais, brandstofpomp relais, EFI №2
16	20	A/F SSR
17	–	–
18	10	Brandstofdop openen
19	20	Achterstoelverwarming
20	30	VOUWBARE STOEL (links)
21	30	VOUWBARE STOEL (rechts)
22	30	Trekhaak
23	–	–
24	10	Airconditioningsysteem
25	10	Stuurverwarming
26	20	Condensor ventilator
27	10	Stoplichten, hoge stoplichten, stoplicht schakelaar, stoplicht relais, VSC ECU, trekhaak, intelligent toegangssysteem met startknop
28	–	–
29	7,5	ECU AIR SUS
30	15	Dimlichten (rechts)
31	15	Dimlichten (links)
32	50	Airconditioningsysteem
33	30	Ruitenwissers en ruitensproeier achterruit
34	30	Koplampreiniger
35	–	–
36	80	AC INVERTER
37	30	Startmotor MTR
38	25	DIM relais, lichten, dagrijverlichting systeem
39	7,5	ALT
40	15	Voorlamp, achterlamp, zijindicator, meterindicator;
41	25	Deurslot motor, raam openen)
42	10	EFI ECU
43	15	ZKP
44	–	–
45	30	Trekhaak
46	140	Airconditioning, AIR SUS, koplamp reiniging, trekhaak, opvouwbare stoelen, STOP, achterruit – ontdooier, MIR HTR, CDS FAN, RR FOG, DEICER, ALT CON, MG-CLT, RR STOEL HTR, STRG HTR, J/B, RR WIP, RR WSH
47	80	Injectie, ontsteking, meter, EFI, A/F verwarming, claxon
48	–	–
49	15	Audiosysteem, navigatiesysteem, achter entertainment systeem
50	7,5	Start systeem
51	10	Navigatiesysteem
52	7,5	MAYDAY
53	30	Audiosysteem
54	50	ABS, VSC
55	30	ABS, VSC
56	50	Luchtpomp
57	10	Veiligheid claxon, autonome sirene, dubbele vergrendeling ECU
58	7,5	Intelligent toegangssysteem met startknop
59	20	Stuurvergrendeling systeem
60	30	Trekhaak
61	15	Achterruit ruitenwisser
62	10	Binnenverlichting, persoonlijke verlichting, toiletverlichting, deurplafond verlichting, voetverlichting, buiten voetverlichting, plafondmodule
63	10	Carrosserie ECU, kilometerteller, Fieater, stuurhoek sensor, draadloze afstandsbediening, geheugen positie STOEL, verstelbare en telescopische controle, multifunctioneel display, intelligent toegangssysteem met startknop, opvouwbare stoel, koelkast, DSS#2 ECU, stuur schakelaar, D- module schakelaar, ventilatiemodule
64	7,5	DSS#1 ECU
65	15	Dimlichten (rechts), koplamp nivellering systeem
66	15	Dimlichten (links), koplamp nivellering systeem
67	10	Spoel, injectie, ontsteking, geluidsfilter
68	10	02 SSR, AFM, ACIS VSV, Al COMB, KEY OFF POMPA, EYP VSV, VALVOLA EGR, CANISTRO VSV, Al VSV RLY, Al POMPA HTR RLY
69	7,5	DSS#1 ECU
70	15	Achterruit sproeier
71	–	Reserve zekering
72	–	Reserve zekering
73	–	Reserve zekering
