Schema van zekeringen en relais – Lexus GS 300

Betreft nieuwe voertuigen in de jaren:

2005, 2006, 2007, 2008, 2009, 2010, 2011.

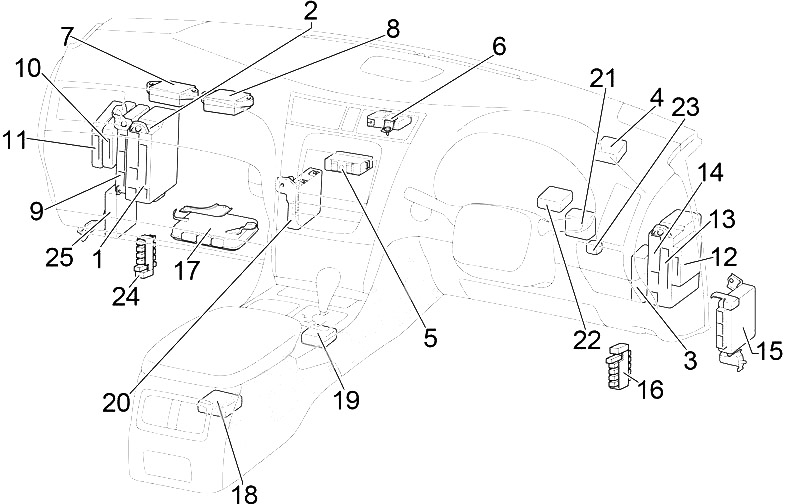

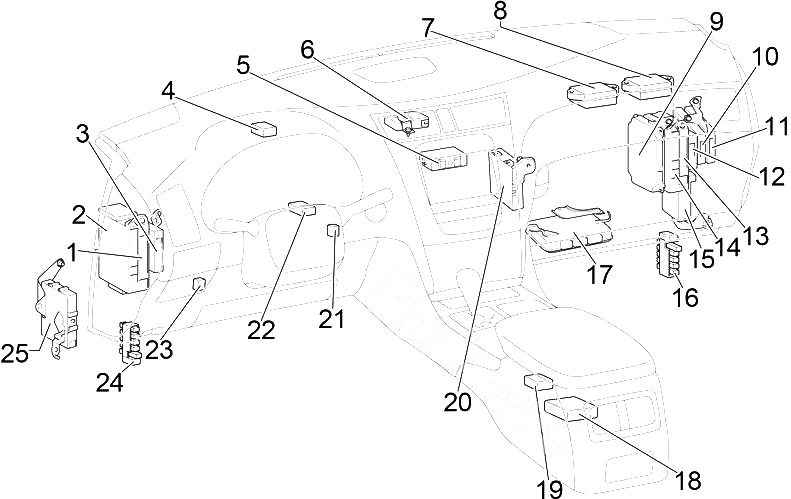

Interieur

Stuur aan de linkerkant

Stuur aan de rechterkant

1. ECU carrosserie (links)
2. Zekeringkast (links)
3. ECU afstandsbediening
4. Activeer de knipperlicht
5. ECU bandenspanningmonitor
6. ECU immobilizer code
7. Aansluitblok
8. Aansluitblok
9. TV camera controller
10. ECU controle waarschuwing
11. ECU voedingsbron controle
12. ECU poort
13. ECU carrosserie (rechts)
14. Zekeringkast (rechts)
15. ECU demper controle
16. Aansluitconnector
17. ECU controle controller
18. Airbag sensor montagecentrum
19. ECU versnellingsbak vergrendeling controle
20. Airconditioning versterker
21. ECU stuurbekrachtiging vergrendeling
22. ECU helling en telescopisch
23. Buitenspiegel montage SW
24. Aansluitconnector
25. ECU koplamp rotatie

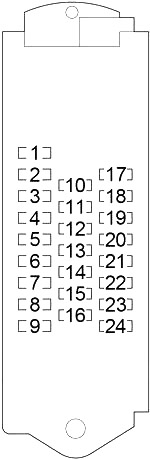

Zekeringkast in het interieur nr. 1 (links)

De zekeringkast bevindt zich onder het dashboard aan de linkerkant. Verwijder het deksel om toegang te krijgen tot de zekeringen.

Nummer	Naam	Ampère [A]	Beschrijving
1	PRZ/ LINKER ZITPLAATS	30	Zitplaatsvoedingssysteem
2	Klimatisatie	7,5	Klimatisatiesysteem
3	–	–	–
4	televisie	7,5	Audio systeem, klimatisatiesysteem, achteruitkijkmonitoringssysteem
5	–	–	–
6	TRK OPN	10	Kofferbakdeksel openen
7	LH-B	10	Inbraakalarm systeem
8	–	–	–
9	S/DACH	25	Zonnescherm
10	–	–	–
11	–	–	–
12	PIATTA	7,5	Verlichting stuurknop, audiosysteem, verlichting handschoenenkastje, verlichting automatische versnellingspook, verlichting middenconsole, verlichting schakelaar variabele adaptieve ophangingsschakelaar, verlichting aansteker, klimatisatiesysteem, verlichting schakelaar VSC deactiveren, schakelaar rijmodus selecteren, stoelverwarming of verwarmings- en ventilatieschakelaars voor stoelen, verlichting kentekenplaat
13	CARBURANTE APERTO	10	Brandstofdeksel openen, kofferbakdeksel openen
14	ECU-IG LH	10	VSC-systeem, ECB-systeem, hellings- en G-sensor, stuurhoek sensor, cruise control, cruise control met dynamische radar, EPS-systeem, VGRS-systeem, achteruitkijkmonitoringssysteem, vierwielaandrijving, voorste controller, zonnescherm, regensensor
15	–	–	–
16	FR S/HTR LH	15	Zitverwarming of verwarmde en geventileerde stoelen
17	PORTA POSTERIORE SINISTRA	20	Systeem voor het controleren van de achterdeur links (deurslot systeem, deurverlichting, elektrische raampje)
18	PORTA ANTERIORE LH	20	Systeem voor het controleren van de voorste deur links (deurslot voedingssysteem, elektrisch bediend spiegel controle systeem, plafondverlichting deur, verwarmde buitenspiegel, elektrische raampje)
19	RAD №3	10	Audiosysteem
20	–	–	–
21	H-LP LVL	7,5	AFS, automatisch koplampniveau controlesysteem
22	LH-IG	10	Oplaadsysteem, koplampenwissers, rooksensor, achterruitontdooiing, elektrische koeling ventilatoren, systeem voor het controleren van de achterdeur links, systeem voor het controleren van de voorste deur links, noodverlichting, automatische transmissie, veiligheidsgordelspanners, intuïtieve parkeerassistent
23	–	–	–
24	FR WIP	30	Ruitenwissers en ruitensproeier voorruit

Zekeringkast in het interieur nr. 2 (rechts)

De zekeringkast bevindt zich onder het dashboard aan de rechterkant. Verwijder het deksel om toegang te krijgen tot de zekeringen.

Nummer	Naam	Ampère [A]	Beschrijving
1	PRZ/ RECHTER ZITPLAATS	30	Zitplaatsvoedingssysteem
2	–	–	–
3	OBD	7,5	Onboard diagnostisch systeem
4	FERMA SW	7,5	Stoplichten/achterlichten, multi-point/sequentieel brandstofinjectiesysteem, start systeem, EBC systeem, VSC systeem, versnellingsbak vergrendelingssysteem
5	AM1	7,5
6	TI en TE	20	Inklapbaar en telescopisch stuur, multiplex communicatiesysteem
7	–	–	–
8	VEILIGHEID	7,5	Slim toegangssysteem met startknop
9	STR LOCK	25	Stuurvergrendelingssysteem
10	MISURATORE	7,5	Indicatoren en meters
11	ACC	7,5	Multiplex communicatiesysteem, slim toegangssysteem met startknop, achteruitkijkmonitoringssysteem, audiosysteem, klimatisatiesysteem, Lexus Link ECU systeem
12	–	–	–
13	CIG	15	Aansteker
14	USCITA PWR	15	Voeding uitgang
15	LUCHT	20	Variabel adaptief ophangingssysteem
16	RECHTER ACHTERDEUR	20	Systeem voor het controleren van de rechter achterdeur (deurslot systeem, deurverlichting, elektrische raampje)
17	RECHTER VOORDEUR	20	Systeem voor het controleren van de rechter voorste deur (deurslot voedingssysteem, elektrisch bediend spiegel controle systeem, plafondverlichting deur, verwarmde buitenspiegel, elektrische raampje), multiplex communicatiesysteem
18	AM2	15	Start systeem
19	RH-IG	7,5	Zitverwarming schakelaars, systeem voor het controleren van de rechter voorste deur, systeem voor het controleren van de rechter achterdeur, condensator, gecombineerde schakelaar, veiligheidsgordelspanners, intuïtieve parkeerassistent
20	FR S/HTR RH	15	Verwarmers en ventilatoren voor stoelen
21	ECU-IG RH	10	Inklapbaar en telescopisch elektrisch stuur, multiplex communicatiesysteem, slim toegangssysteem met startknop, audiosysteem, klimatisatiesysteem, versnellingsbak vergrendelingssysteem, bandenspanning waarschuwing systeem, gecombineerde schakelaar, voorste stabilisator, achterste stabilisator, DC/DC converter
22	–	–	–
24	–	–	–

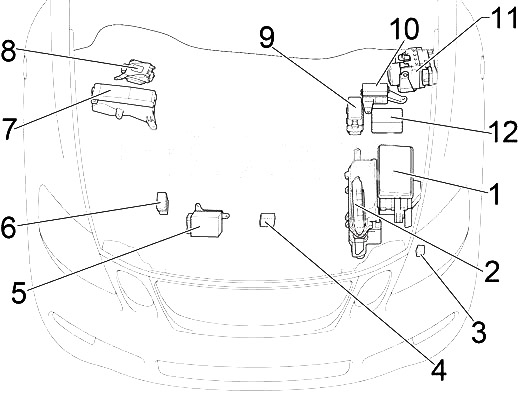

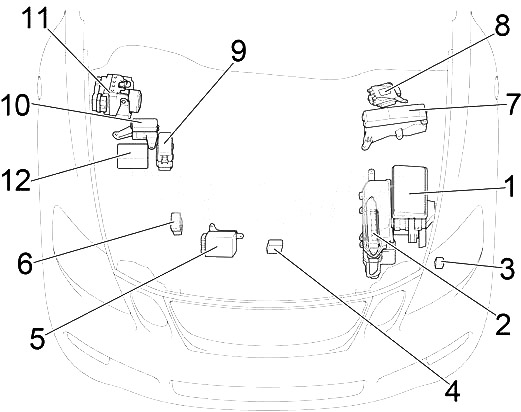

Motorruimte

Stuur aan de linkerkant

Stuur aan de rechterkant

1. Zekeringkast 1
2. ECU motor
3. Relais koplampenreiniging
4. ECU koelventilator
5. Injectiecontroller (EDU)
6. Relaiskast nr. 1
7. Relaiskast nr. 2
8. ECU stuurbekrachtiging
9. 3UZ-FE:  Relaiskast 2
10. 3GR-FSE, 3GR-FE:  Relaiskast nr. 2
11. 3GR-FSE, 3GR-FE:  ECU slipcontrole met actuator
12. 3UZ-FE:  ECU slipcontrole

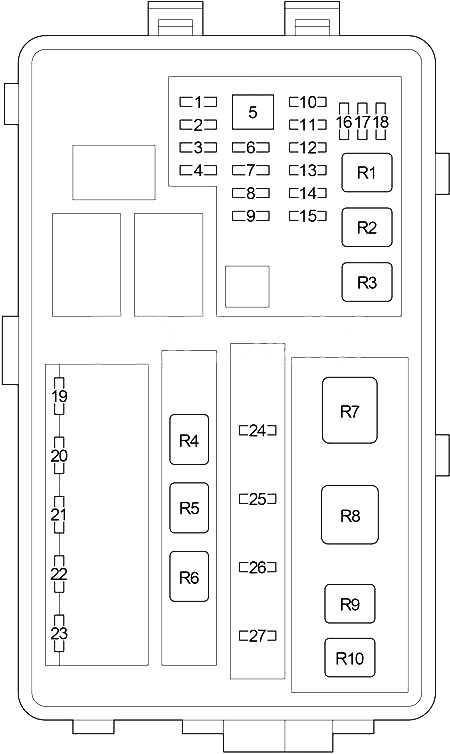

Zekeringkast motorruimte 1

Druk op de lipjes en verwijder het deksel.

Nummer	Naam	Ampère [A]	Beschrijving
1	IG2	10	Elektrische koelventilatoren
2	EFI nr. 2	10	Brandstofsysteem, uitlaatsysteem, multi-point/sequentieel brandstofinjectiesysteem, elektronisch motorcontrole systeem, lekdetectiepomp
3	H-LP R LWR	15	Dimlichten (rechts)
4	H-LP L LWR	15	Dimlichten (links)
5	H-LP CLN	30	Koplampenreiniger
6	STB-AM	30	DC/DC converter
7	COMP. KLIMAAT	7,5	Klimatisatiesysteem
8	DEFOGGER	25	Achterruitontdooiing
9	FR CTRL+AM	Voorste mistlampen, parkeerlichten, ruitenwissers voorruit
10	FR CTRL+B	Dimlicht, claxon
11	A/F	15	Uitlaatsysteem
12	ETCS	10	Elektronische gasklep controle systeem
13	ALT-S	7,5	Oplaadsysteem
14	INJ2	25	1UR-FE (GS460): multi-point/sequentieel brandstofinjectiesysteem
15	–	–	–
16	–	–	–
17	–	–	–
18	–	–	–
19	H-LP UPR	15	Dimlichten
20	CLACSON	10	Claxon
21	LAVATRICE	20	Ruitenwissers voorruit
22	PRZ OGON	10	Position lights
23	FR MGŁA	15	Voorste mistlampen
24	–	–	–
25	F/PMP	25	Brandstofsysteem
26	EFI	20	3UZ-FE (GS430), 1UZ-FE (GS460): multi-point/sequentieel brandstofinjectiesysteem
		25	3GR-FSE, 3GR-FE (GS300): multi-point/sequentieel brandstofinjectiesysteem
27	INJ	20	Multi-point/sequentieel brandstofinjectiesysteem
Relais
R1	Schakelaar airconditioningcompressor (A/C COMP)
R2	Ontsteking (IG 2)
R3	Luchtstroomsensor (A/F)
R4	–
R5	–
R6	Starten (ST CUT)
R7	Brandstofpomp (F/PMP)
R8	–
R9	–
R10	–

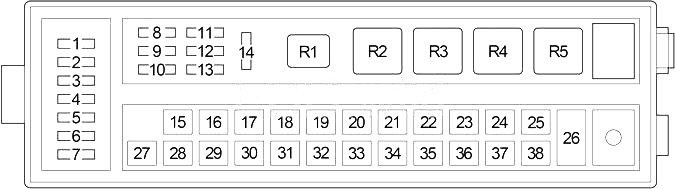

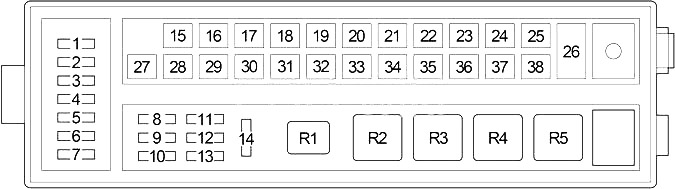

Zekeringkast motorruimte 2

Druk op de lipjes en verwijder het deksel.

Stuur aan de linkerkant

Stuur aan de rechterkant

Nummer	Nummer	Ampère [A]	Beschrijving
1	ECU-B	10	VGRS, EPS, module schakelaar bestuurdersstoel, Lexus Link ECU systeem
2	ABS HOOFD3	10	EBC systeem
3	TURN-HAZ	15	Knipperlichten, noodknipperlichten
4	IG2 HOOFD	20	Zekering: “IG2”, “INDICATOR”, “IGN”
5	RAD nr. 2	30	Audiosysteem
6	CUT DC	20	Zekering: “DEKSEL”, “MPX-B”
7	RAD nr. 1	30	Audiosysteem
8	MPX-B	10	Multiplex communicatiesysteem, voorste controller, deurcontrole systeem (elektrische deurslot systeem, plafondverlichting deuren, elektrische ramen, elektrisch bediend spiegel controle systeem, verwarmers voor buitenspiegels), stoelassistentie, stuurhoek sensoren, EBC systeem, assistentie helling en telescopisch stuur, indicatoren en meters, gecombineerde schakelaar
9	DEKSEL	10	Pedal lights, deurdrempelverlichting, indicatoren en meters, stuurpunt verlichting, verlichting stuurknop, persoonlijke achterverlichting, verlichting automatische versnellingspook, persoonlijke voorverlichting
10	CDS	10	Ruisfilter
11	ABS HOOFD2	10	EBC systeem
12	MOTOR ABS	30	ABS
13	ABS HOOFD1	10	Condensator
14	–	–	–
15	E/GB	60	Zekering: “FR CTRL BATT”, “ECTS”, “ALT-S”
16	–	–	–
17	ABS1	50	VSC systeem, zekeringen: “ABS MAIN1”, “ABS MAIN2”, “ABS MTR”
18	Rechts J/BB	30	Zekering: “AM2”, “DEUR FR”, “DEUR RR”
19	VGRS	40	VGRS
20	HOOFD	30	Zekering: “H-LP R LWR”, “H-LP L LWR”
21	STARTEN	30	Start systeem
22	Links J/BB	30	Zekering: “FL DOOR”, “RL DOOR”, “RND nr. 3”
23	P/IB	60	Multi-point/sequentieel brandstofinjectiesysteem
24	EPS	80	EPS
25	–	–	–
26	ALT	150	Zekering: “RH J/B-AM”, “LH J/B-AM”, “E/G-AM”, “RR JB”, “VERWARMER”, “DEFOGGER”, “VENTILATOR1”, “VENTILATOR2”, “ ABS2”, “MOTOR ABS”, “ABS HOOFD1”, “ABS HOOFD2”
27	RR J/B	80	Zekering: “STOP LP R”, “STOP LP L”, “RR-B”, “RR TAIL”, “RR FOG”, “RR-IG1”, “PSB”, “RR S/SHADE”
28	GLW PLG1	50	Gloeikaars verwarming
29	Rechts J/B-AM	80	Zekering: “AM1”, “OBD”, “STOP SW”, “TI&TE”, “PWR OUTLET”, “FR P/ ZITPLAATS RH”, “STR LOCK”, “ECU-IG RH”, “RH-IG”, “ACC”, “CIG”, “VEILIGHEID”, “FR S/HER RH”, “AIR SUS”
30	ABS2	30	VSC, ABS
31	DEFOGGER	50	Achterruitontdooiing, ruisfilter
32	CDS	40	CDS
33	VENTILATOR1	40	Elektrische koelventilatoren
34	VERWARMER	50	Klimatisatiesysteem
35	GLW PLG2	50	Gloeikaars verwarming
36	E/G-AM	60	Zekering: “H-LMP CLN”, “FR CTRL-AM”, “A/C COMP”
37	LH J/B-AM	80	Zekering: “S/ROOF”, “FR P/ ZITPLAATS LH”, “TV”, “FR S/HTR LH”, “FR WIP”, “H-LP LVL”, “LH-IG”, “FUEL OPEN” , “A/C”, “PANEL”, “LH-B”
38	VENTILATOR2	60	Elektrische koelventilatoren
Relais
R1	Starten
R2	Elektrische koelventilator (FAN MAIN)
R3	Koplamp (HEAD LP)
R4	(EPS)
R5	Achterruitontdooiing (DEFOG)

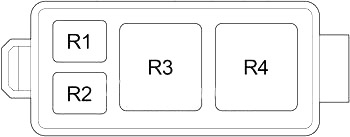

Zekeringkast 1

Nummer	Relais
R1	–
R2	–
R3	PTC verwarming (GLW RLY1)
R4	PTC verwarming (GLW RLY2)

Zekeringkast 2

Nummer	Relais
R1	3UZ–FE: Antiblokkeersysteem (ABS HOOFD1)
	3GR–FSE, 3GR–FE: Antiblokkeersysteem (ABS MOTOR1)
R2	3UZ–FE: Antiblokkeersysteem (ABS HOOFD2)
R3	3UZ–FE: Antiblokkeersysteem (ABS MOTOR1)
R4	Antiblokkeersysteem (ABS MOTOR2)

Kofferbak

1. ECU controle schuifdak
2. Luchtverbindingen blokker
3. ECU deur (rechter voor)
4. ECU deur (rechter achter)
5. Zonnestralen sensor
6. ECU slimme sleutel
7. Deur controle ontvanger
8. Component stereo versterker
9. Relais achterste zonnescherm
10. ECU veiligheidsgordel controle
11. Zekeringkast
12. ECU deur (linker achter)
13. ECU deur (linker voor)



Zekeringkast kofferbak 1

Verwijder het deksel aan de linkerkant van de kofferbak.

Nummer	Nummer	Ampère [A]	Beschrijving
1	PRZ OGON	10	Achterlichten, kentekenverlichting, achterste zijverlichting
2	FERMA LP R	10	Hoge remlichten
3	FERMA LP L	7,5	Remlichten, achteruitrijlicht
		10	Remlichten, achteruitrijlicht
4	RR MGŁA	10	Achterste mistlamp
5	RR-B	10	Kofferbakverlichting
6	RR-IG1	10	SEAT gordel pre-collision, veiligheidsgordelspanners, A/P UNIT, achterste zonnescherm
7	RR-IG2	10
8	–	–	–
9	PSB	30	Pre-collision veiligheidsgordel
10	RETRO S/CIEŃ	7,5	Achterste zonnescherm
11	–	–	–

Zekeringkast kofferbak 2

Beschikbaar in voertuigen met actief stabilisatiesysteem. Verwijder het deksel.

Nummer	Naam	Ampère [A]	Beschrijving
1	STB FR	50	Voorste stabilisator
2	STB RR	30	Achterste stabilisator
3	STB DC/DC	30	DC/DC converter
