Mercedes-Benz C-Klasse W204 (2007-2014) – zekeringdoos

Jeroen van Vliet

Mercedes-Benz C-Klasse w204 (2007-2014) – schema van de zekeringen

Productiejaar: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Model: C180, C200, C250, C280, C300, C350, C63, AMG

De sigarettenaansteker (voedingspunten) in de Mercedes-Benz C-Klasse zijn de zekering #9 (voedingspunt in het dashboardkastje) in de zekeringkast van de motorruimte en de zekeringen #71 (voorste sigarettenaansteker, interne voedingspunt vooraan), #72 (aansluitkast van de laadruimte, voedingspunt 115 V), #76 (binnen het voedingspunt) in de zekeringkast van de kofferbak.

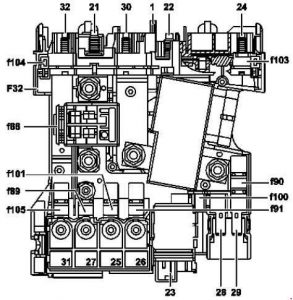

Zekeringkast in de motorruimte

Mercedes-Benz C-Klasse w204 – schema van de zekeringen – motorruimte
Nr Beschrijving Ampère [A]
1 Elektronische controle-eenheid van het stabiliteitsprogramma 25
2 Controller van de linker voordeur 30
3 Geldig tot 31.3.10:

Controller van de rechter voordeur

Geldig vanaf 1.4.10 met model 204.0 / 2/9:

Controller van de rechter achterdeur

 30
4 tot 31.08.08:

Regelaar van de brandstofpomp;

Belangrijk voor motor 156 tot 31.08.08:

Regelaar van de brandstofpomp – rechts en links;

Belangrijk voor motor 642, motor 651:

Brandstoffilter met condensatiesensor verwarmingselement;

Belangrijk voor motor 651 tot 31.5.10, motor 646:

Controller van de condensatiesensor van het brandstoffilter met verwarmingselement.

 7,5
Geldig voor dieselmotor vanaf 1.9.08:

Condensatiesensor van het brandstoffilter met verwarmingselement;

Geldig voor motor 276 (VS, Zuid-Korea):

Tankafsluiter met actieve kool;

Geldig voor model 204.0 / 2/3 vanaf 1.3.11, 204.9 vanaf 1.6.12:

Controller van de koplampen.

 20
5 Controller SAM achter met zekering en relaismodule;

Geldig vanaf 1.6.10:

Schakelaar voor buitenverlichting;

Geldig voor motor 156 Black Series vanaf 1.7.11:

Relais van de koelvloeistofcircuits van het achterdifferentieel.

 7,5
6 Betreft dieselmotor:

ME-SFI [ME] controller;

Betreft benzinemotor:

CDI controller.

 10
7 Startmotor 20
8 Aanvullende controle-eenheid van het onderhoudssysteem 7,5
9 Voedingspunt in het dashboardkastje 15
10 Motor van de ruitenwisser 30
11 Display Audio / COMAND;

Bedieningspaneel Audio / COMAND;

Steun voor navigatiemodule.

 7,5
12 Automatische en klimaatcontrole-eenheid;

Bovenste bedieningspaneel.

 7,5
13 Controller van de module van de stuurkolom;

Multifunctionele camera.

 7,5
14 Elektronische controle-eenheid van het stabiliteitsprogramma 7,5
Controller van de koplampen 20
15 Aanvullende controle-eenheid van het onderhoudssysteem 7,5
16 Diagnoseconnector (tot 31.5.09);

Elektrische connector voor mobiele telefoon;

Betreft transmissie 722:

Elektronische controle-eenheid van de versnellingspookmodule.

 5
ECO start / stop functie:

Elektrische olie pomp van de transmissie

 20
17 Controlemodule met schuifdak;

Controle-eenheid met bovenste bedieningspaneel.

 30
18 Geldig tot 30.11.09:

Schakelaar voor buitenverlichting;

Geldig voor model 204.0 / 2 vanaf 1.3.11, model 204.3:

Bovenste controle-eenheid van het bedieningspaneel;

Geldig voor model 204.0 / 2 tot 28.2.11, model 204.9:

Klimatisering op het dashboard;

LIN omhulsel van de positieve kabelconnector;

Interieur van het voertuig en kabelboom voor de elektrische connector van de achterlicht.

 7,5
19 Controller van de elektrische stuurvergrendeling;

Elektronische controle-eenheid van de ontstekingsvergrendeling.

 20
20 Elektronische controle-eenheid van het stabiliteitsprogramma 40
21 Stoplichtschakelaar;

Schakelaar van de lamp in het dashboardkastje;

Herkenning van de bezetting van de voorpassagiersstoel en elektrische zekering ACSR voor de voorbereidende installatie van het elektronische betalingssysteem (Japan).

 7,5
22 Motor van de ventilator van de verbrandingsmotor en klimaatregeling met geïntegreerde controle;

Elektrische connector van de interne kabelboom en kabelboom van de motor.

 15
23 Elektrische connector van de interne kabelboom en kabelboom van de motor;

Betreft dieselmotor:

Controller SAM achter met zekeringmodule en relais;

CDI controller;

Terminal 87 omhulsel van de connector;

Betreft motor 271:

Terminal 87 omhulsel van de connector M1e;

Betreft motor 272:

Circuit 87 omhulsel van de connector M1i.

 20
24 Elektrische aansluiting voor de interne kabelboom en aansluitingen van de motor van de kabelboom
interne en elektrische kabelboom van de motor van de connector;Belangrijk voor motor 642:Grills van de aandrijfradiator;Belangrijk voor motor 272:

Terminal 87 M1E verbindingsomhulsel;

Belangrijk voor dieselmotor:

Terminal 87 omhulsel van de connector;

Belangrijk voor motor 646:

CDI controle-eenheid.

 15
25 Geldig voor motoren 156, 271, 272, 274, 276:

ME-SFI [ME] controle-eenheid;

Geldig voor dieselmotor:

Oxygen sensor voor de katalysator;

Geldig vanaf 1.6.10 voor model 204.3 met motor 651 Sportversie:

Geluid van het uitlaatsysteem controle-eenheid van de generator.

 15
26 Radio;

Radio met cruisecontrol;

COMAND controle-eenheid.

 20
27 Controller van de elektrische stuurvergrendeling;

Elektronische controle-eenheid van de ontstekingsvergrendeling;

Betreft dieselmotor:

CDI controller;

Betreft benzinemotor:

ME-SFI [ME] controle-eenheid.

 7,5
28 Instrumentencluster 7,5
29 Rechter koplamp 10
30 Linker koplamp;

Geldig voor motor 642:

Elektrische connector voor de interne kabelboom en de kabelboom van de motor.

 10
31A Linkse claxon;

Rechter claxon.

 15
31B Linkse claxon;

Rechter claxon.

 15
32 Betreft motoren 156, 271, 272, 276:

Elektrische luchtpomp

 40
Geldig voor motor 156:

Motor van de oliekoeler ventilator

 20
33 Geldig voor transmissie 722.6:

Elektronische controle-eenheid van de transmissie;

Geldig voor transmissie 722.9:

Volledig geïntegreerde controle-eenheid van de transmissie.

 10
34 Geldig voor motoren 271, 272 vanaf 1.9.08:

Controller van de brandstofpomp;

Geldig voor motor 156 vanaf 1.9.08:

Controller van de linker brandstofpomp;

Controller van de rechter brandstofpomp.

 7,5
35 Geldig vanaf 1.3.11:

Elektronische controle-eenheid van het stabiliteitsprogramma.

 5
36 Geldig vanaf 1.3.11:

Elektrische DISTRONIC controller;

Geldig voor model 204.902 / 982/984:

Elektrische stuurbekrachtiging.

 7,5
Relais
J Circuit 15 relais
K. Terminal 15R relais
L Reserve relais
M Circuit 50 startmotor relais
O Motor circuit 87 relais
O Relais van de claxon
P. Geldig voor motoren 156, 272, 276:

Relais van de secundaire luchtinjectie
Q Reserve relais
R Chassis circuit 87 relais

Zekeringkast in de kofferbak

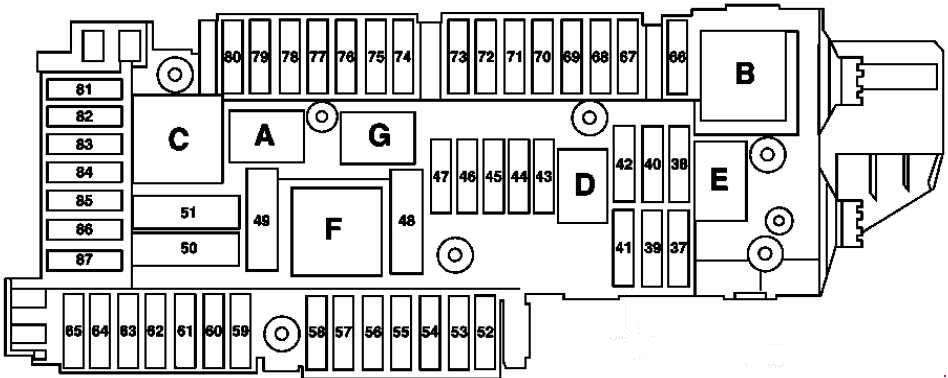

tot 31.05.2009

Mercedes-Benz C-Klasse W204 – schema van de zekeringen – kofferbak

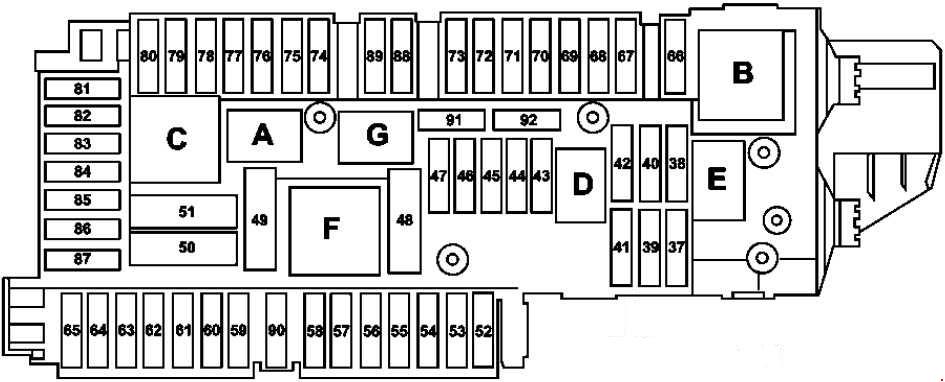

vanaf 1.06.2009

Mercedes-Benz C-Klasse W204 – schema van de zekeringen – kofferbak
Nr Beschrijving Ampère [A]
37 vanaf 2008:

Bestuurdersstoel Elektromagneet hoofdsteun NECK-PRO;

Vooraan passagiersstoel Elektromagnetische klep hoofdsteun NECK-PRO.

 5
tot 2008:

Bestuurdersstoel Elektromagnetische klep hoofdsteun NECK-PRO;

Vooraan passagiersstoel Elektromagnetische klep hoofdsteun NECK-PRO.

 7,5
38 Motor van de ruitenwisser van de achterklep 15
39 Geldig voor model 204.0 / 2/9, behalve voertuigen voor het Verenigd Koninkrijk tot 31.5.09:

Controller van de linker achterdeur

 30
40 Reserve –
41 Geldig voor model 204.0 / 2/9 tot 31.3.10:

Controller van de rechter achterdeur;

Geldig vanaf 1.4.10

Controller van de rechter voordeur,

 30
42 Geldig voor benzinemotor of motor 642 vanaf 1.12.09 of motor 651 vanaf 1.6.09:

Controller van de brandstofpomp

 25
Geldig voor motor 646 of motor 642 tot 30.11.09 of motor 651 tot 31.5.09:

Brandstofpomp;

Geldig voor benzinemotor (tot 2009):

Controller van de brandstofpomp.

 20
43 Geldig vanaf 1.6.09 met automatische klimaatregeling:

Motor van de achterste ventilator

 5
44 Schakelaargroep, instelling van de rechter voorstoel;

Schakelaargroep, instelling van de voorstoel van de passagier.

 30
45 Schakelaargroep voor de instelling van de linker voorstoel;

Schakelaargroep voor de instelling van de linker voorstoel van de bestuurder.

 30
46 Versterker van de antenne op de achterruit FM-antenne;

Waarschuwingssirene;

Interne beveiligingsmodule en beveiliging tegen slepen;

Versterker van de antenne op de achterruit 1;

Versterker van de TV-antenne 1 en DAB-band III;

Versterker van de TV-antenne 2 en DAB-band III;

KEYLESS-GO.

 7,5
47 Reserve –
48 Reserve –
49 Verwarming van de achterruit  40
50 Noodspanning voorste rechter 50
51 Noodspanning voorste linker (A76) 50
52 Reserve –
53 vanaf 2008:

Controller van de aanhangwagenherkenning

 15
tot 2008:

Controller van de aanhangwagenherkenning

 30
54 tot 31.5.09:

Controller van de aanhangwagenherkenning;

Geldig voor model 204.075/077/275/277:

Schakelaargroep van de lendensteun van de bestuurdersstoel en zijsteun;

Lendensteun van de passagiersstoel en schakelaargroep voor de instelling van de zijsteun;

Vooraan passagiersstoel AMG kleppenblok;

Bestuurdersstoel AMG kleppenblok.

 7,5
vanaf 1.6.09:

Controller van de aanhangwagenherkenning

 15
55 Geldig vanaf 1.6.09:

AdBlue.

 5
56 Controller van de aanhangwagenherkenning;

Voedingspunt van de aanhangwagen.

 15
Geldig voor modellen 204.077 / 277/377 tot 31.5.09:

Schakelaargroep van de lendensteun van de bestuurdersstoel en zijsteun;

Lendensteun van de voorstoel van de passagier en schakelaargroep voor de instelling van de zijsteun;

AMG kleppenblok van de passagiersstoel;

AMG kleppenblok van de bestuurdersstoel.

 5
57 Controller van de aanhangwagenherkenning 20
58 vanaf 2008:

Controller van de aanhangwagenherkenning

 20
tot 2008:

Controller van de aanhangwagenherkenning

 30
59 vanaf 2008:

Controller van het parkeersysteem;

DISTRONIC sensor linker voorbumper (DTR);

DISTRONIC sensor rechter voorbumper (DTR);

Intelligente radar sensor linker achterbumper;

Intelligente radar sensor rechter achterbumper.

 5
tot 2008:

Controller PARKTRONIC;

Controller van de radarsensoren.

 7,5
60 Pneumatische pomp met meerdere kanalen met stoel 7,5
61 Controller van de achterklep 40
62 Controller van de bestuurdersstoel 30
63 Controller van de voorstoel van de passagier 30
64 Controller van de DC/AC omvormer 25
65 Controller van het adaptieve dempingssysteem;

Controller van de module van de stuurkolom.

 15
66 Reserve –
67 vanaf 2008:

Controller van de versterker van het audiosysteem

 30
tot 2008:

Controller van de versterker van het audiosysteem

 40
68 Reserve 20
69 Versterker van de achterste subwoofers 20
70 Controller van de bandenspanning monitoring 5
71 Voorste sigarettenaansteker met verlichting van de asbak;

Voedingspunt binnen het voertuig.

 15
72 Aansluitkast van de laadruimte;

Voedingspunt 115 V.

 15
73 Diagnoseconnector (vanaf 1.6.09);

Stationaire radio-ontvanger voor de afstandsbediening van de verwarming;

Geldig voor motor 156 vanaf 1.7.11:

Controller van de transmissiemodus.

 7,5
74 KEYLESS-GO controller 15
75 Stationaire verwarming 20
76 Interne voedingspunt van het voertuig 15
77 Controller van het massa detectiesysteem (WSS) 7,5
78 Regelaar van de ventilator van de linker voorstoel;

Regelaar van de ventilator van de rechter voorstoel.

 7,5
79 Controller van het parkeersysteem 5
80 Controller van het video- en radarsensorensysteem;

Controller van het parkeersysteem.

 7,5
81 Controller van de multimedia-interface 5
82 Compensator van het mobiele telefoniesysteem;

Controller van de TV UMTS-tuner (tot 31.5.09; Japan);

Digitale TV-tuner (tot 31.5.09; Japan).

 5
83 Elektronische controle-eenheid van de betaling (Japan);

Controller van het noodoproepsysteem;

Achtersensor;

Achterdisplay links;

Achterdisplay rechts.

 7,5
84 Controller van de digitale satellietradio (SDAR);

Controller van de SDAR / HD-tuner;

Controller van de digitale audiotransmissie;

Voedingsmodule van de achteruitrijcamera;

Controller van de achteruitrijcamera;

Controller van de 360° camera.

 7,5
85 Controller van de TV-tuner (tot 31.5.09; Japan);

Digitale TV-tuner (vanaf 1.6.09; Japan).

 7,5
86 DVD-speler 7,5
87 Controller van het waarschuwingssysteem 7,5
88 Geldig vanaf 1.6.09

Reserve

 –
89 Geldig vanaf 1.6.09:

Controller van de aanhangwagenherkenning;

Geldig vanaf 1.6.09 met motor 156:

Relais van de motor van de oliekoeler ventilator.

 20
90 Geldig vanaf 1.6.09:

AdBlue ® zekering blok;

AdBlue ® voedingsrelais.

 40
91 Controller van de DC / AC omvormer 25
ECO start / stop:

Controller van de hulppomp van de transmissieolie;

Geldig voor motor 642:

Verwarmingselement van de ontluchtingsbuis.

 20
92 Geldig vanaf 1.6.09:
Reserve.		 –
Relais
A Terminal 15 relais
B Circuit 15R relais (1)
C Verwarmd relais van de achterruit
D Betreft dieselmotor:

Relais van de brandstofpomp
E Relais van de ruitenwisser van de achterruit
F Relais van de stoelverstelling
G Circuit 15R relais (2)

Zekeringpaneel van het dashboard

Locatie van de zekeringkast

De zekeringkast bevindt zich aan de bestuurderszijde in het dashboard, achter het deksel.

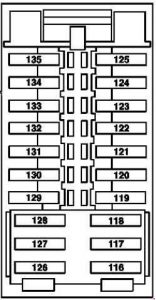

Mercedes-Benz C- W204 – schema van de zekeringen – dashboard
Nr Beschrijving Ampère [A]
116 Controller van de bestuurdersstoel 30
117 Controller van het adaptieve dempingssysteem 15
118 Reserve –
119 Motor van de achterste ventilator;

AMG Performance Media controller (geldig vanaf 1.6.12).

 7,5
120 Reserve –
121 Reserve –
122 Reserve –
123 Controller van de module van de richtingaanwijzer 20
124 Reserve –
125 Reserve –
126 Controller van de voorstoel van de passagier 30
127 Reserve –
128 Reserve –
129 Geldig voor motor 156:

Relais van de motor van de oliekoeler ventilator

 20
130 Reserve –
131 Reserve –
132 Reserve –
133 Reserve –
134 Reserve –
135 Reserve –

Prefab voorste zekeringkast (tot 2010)

Mercedes-Benz C W204 – schema van de zekeringen – prefab voorste zekeringkast
Nr Beschrijving Ampère [A]
88 Pyrofusible:

Generator;

Startmotor.
89 Controller SAM voor met zekering en relaismodule 125
90 Controller SAM achter met zekering en relaismodule 40
91 Motor van de verbrandingsmotor en klimaatregeling met geïntegreerde controle 80
100 Omhulsel van de klimaatregeling 40
101 Betreft benzinemotor:

Controller SAM voor met zekering en relaismodule

 60
103 Betreft dieselmotor:

Versterker van de PTC verwarming

 150
104 Interne zekeringkast 70
105 Controller SAM voor met zekering en relaismodule 100
106 Controller SAM achter met zekering en relaismodule 150
107 Reserve –
108 Reserve –
109 Reserve –
110 Reserve –

vanaf 2010

zonder ECO start / stop

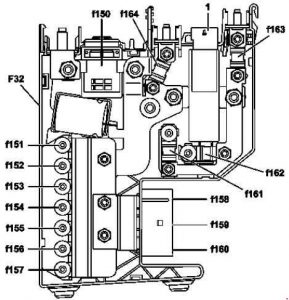

Mercedes-Benz C-Klasse W204 – Schema van de zekeringen – voorste zekeringkast – zonder ECO start / stop

ECO start / stop

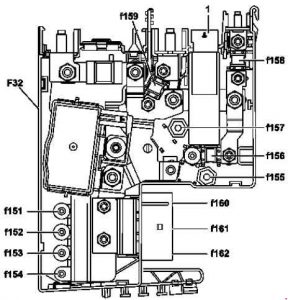

Mercedes-Benz C-Klasse W204 – schema van de zekeringen – voorste zekeringkast – met ECO start / stop
Nr Beschrijving Ampère [A]
150 zonder ECO start / stop:

Pyrofusible 88

 400
ECO start / stop:

Generator;

Startmotor.

 200
151 Motor van de verbrandingsmotor en klimaatregeling met geïntegreerde controle 100
152 Controller SAM voor met zekering en relaismodule 150
153 zonder ECO start / stop:

Reserve

 100
ECO start / stop functie en voorste batterijpositie:

Controller SAM voor met zekering en relaismodule

 60
154 ECO start / stop functie en voorste batterijpositie:

Controller SAM voor met zekering en relaismodule.

 60
Betreft dieselmotor en ECO start / stop:

Versterker van de PTC verwarming

 150
155 zonder ECO start / stop:

Reserve

 50
ECO start / stop functie:

Reserve

 100
156 Betreft dieselmotor zonder ECO start / stop:

Versterker van de PTC verwarming

 150
ECO start / stop functie:

Controller SAM voor met zekering en relaismodule

 100
157 Betreft model 204.902 / 982/984 zonder ECO start / stop functie:

Elektrische stuurbekrachtiging;

ECO start / stop:

Reserve.

 100
158 zonder ECO start / stop:

Ventilatorregelaar

 50
ECO start / stop:

Controller SAM achter met zekering en relaismodule

 150
159 Multifunctionele controller van speciaal voertuig  50
ECO start / stop:

Aanvullend relais van de batterij

 200
160 zonder ECO start / stop:

Reserve

 60
ECO start / stop:

Ventilatorregelaar

 50
161 zonder ECO start / stop:

Controller SAM voor met zekering en relaismodule

 100
Multifunctionele controller van speciaal voertuig  50
162 zonder ECO start / stop:

Reserve

 100
ECO start / stop:

Reserve

 60
163 zonder ECO start / stop:

Controller SAM achter met zekering en relaismodule

 150
164 zonder ECO start / stop functie:

Controller SAM achter met zekering en relaismodule

 80

Achterste prefab zekeringkast

Locatie van de zekeringkast

Bevindt zich in de kofferbak (aan de rechterzijde), achter het deksel.

Mercedes-Benz C W204 – schema van de zekeringen – achterste prefab zekeringkast
Nr Beschrijving Ampère [A]
111 Geldig voor benzinemotor:

ME-SFI [ME] controle-eenheid

Betreft dieselmotor:

CDI controle-eenheid

 60
112 Multifunctionele controller van speciaal voertuig 80
113 Geldig voor motor 156:

Controller van de linker brandstofpomp;

Controller van de rechter brandstofpomp.

 40
114 Reserve –
115 Multifunctionele controller van speciaal voertuig 100

Post correlati:

  1. Mercedes-Benz Classe S A217 (2014-2018) – zekeringdoos
  2. Mercedes CLS C218 (2010-2017) – zekeringdoos
  3. Mercedes-Benz A-Klasse w176 (2012-2018) – zekeringdoos
  4. Mercedes CLK W209 (2002-2009) – batterij
  5. Mercedes-Benz E-Klasse W213 (2016-2020) – zekeringdoos
Leggere  Mercedes-Benz S-Klasse (W222) (2014-2018) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
