Ford Ka+ (2014-2020) – zekeringdoos

Ford Ka+ (2014-2018) – schema van de zekeringkast

Productiejaar: 2014, 2015, 2016, 2017, 2018.

Sigarettenaansteker (voedingsaansluiting) in de Ford Transit (2014-2018) is de zekering 17 in de zekeringkast in de motorruimte.

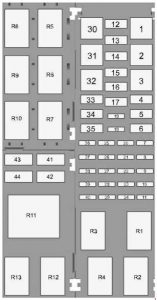

Zekeringkast van de motorruimte

Zekering	Amperages [A]	Beschrijving
1	40	Ventilatormotor
2	–	–
3	–	–
4	30	Voertuigen met vier en vijf deuren zonder verwarmde stoel, Voertuig met vijf deuren met verwarmde stoel
40	Voertuig met vier deuren met verwarmde stoel
5	30	Startmotor relais
6	–	–
7	–	–
8	5	Coil van het relais van de vermogensmodule, coil van het relais van de brandstofpomp, coil van het ontstekingsrelais
9	10	Airconditioningcompressor
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	20	Sigarettenaansteker
18	10	Toeter
19	7,5	Verwarmde spiegels
20	20	Controlemodule van het tractiesysteem
21	20	HEGO-sensor, CMS-sensor, uitlaatklep, variabele kleptiming
22	5	Coil van het relais van de airconditioning. Coil van het relais van de koelventilator
23	15	Ontstekingscoil
24	–	–
25	5	Coil van het relais van de ruitenwissers
26	5	Coil van het relais van de verwarmde achterruit
27	10	Antiblokkeersysteem module, koplamp nivellering
28	10	Controlemodule van het tractiesysteem
29	–	–
30	–	–
31	40	Wielblokkering preventiesysteem
32	–	–
33	30	Trailer trekken
34	20	Verwarmde stoelen
35	30	Koelventilator
36	–	Niet gebruikt
37	20	Brandstofpomp, brandstofinjectoren
38	20	Elektronische stabiliteitscontrole module
39	10	Remschakelaar
40	20	Relais van de toeter
41	20	Voorste ruitenwisser motor
42	15	Achterste ruitenwisser motor
43	15	Toeter
44	10	Dagrijverlichting

Relais	Beschrijving
R1	Controlemodule van de motor en belasting
R2	Ruitenwisser
R3	Ontstekingsbelastingen
R4	Dagrijverlichting
R5	Startmotor
R6	Airconditioningcompressor
R7	Achterverwarming
R8	Verwarmde stoelen
R9	Toeter (carrosserie controlemodule)
R10	Koelventilator
R11	–
R12	Ventilatormotor
R13	Brandstofpomp

Zekeringkast van het passagierscompartiment

Zekering	Amperages [A]	Beschrijving
1	10	Audio-eenheid (zonder SYNC)
2	30	–
3	20	–
4	7,5	Voeding logica van de ramen (één aanraking omhoog/omlaag). Elektrische spiegels
6	10	Klimatiseringsmodule. SYNC-module. Multifunctioneel display. Geïntegreerd bedieningspaneel. GPS-module. USB-oplader (zonder SYNC).
8	7,5	Set indicatoren. Gegevensverbindingen. Portaalmodule (met SYNC).
10	5	Klimatiseringsmodule (zonder airconditioning). Temperatuursensor in de auto (met EATC). Elektrische stuurbekrachtiging.
12	10	Airbag controlemodule, passagiersairbag schakelaar, ruitensproeierpomp
14	–	–
16	30	Ontstekingsrelais van de carrosserie controlemodule
17	20	Radio voeding batterij
18	10	Gegevensverbindingen. Portaalmodule (met SYNC).
19	10	Ontstekingssleutel
20	–	–
21	10	–
22	10	Achteruitrij assistentie module
23	20	Deursloten relais
24	25	–
CB01	30	Automatische schakelaar: elektrische ramen

Zekeringkast van de accu

Zekering	Amperages [A]	Beschrijving
1	450	Startmotor. Alternator.
2	60	Elektrische stuurbekrachtiging.
3	–	Motor aansluitdoos
4	125	Carrosserie controlemodule
5	70	–

Ford KA Plus (2018-2020…) – schema van de zekering

Productiejaar: 2018, 2019, 2020.

Zekering schema van het interieur

Zekering positie

Deze zekering bevindt zich achter het dashboardkastje (open het dashboardkastje en leeg de inhoud, druk de zijkanten naar binnen en draai het dashboardkastje naar beneden).

Zekering schema

Toewijzing van de zekeringen in het dashboard

Nr	Ampère [A]	Beschrijving
1	5 A24	Controlemodule van het aanvullende veiligheidssysteem.
2	5 A24	Temperatuursensor binnenin het voertuig.
3	10 A35	Achteruitrij assistentiesysteem.
4	10 A35	Ontstekingsschakelaar; Start systeem met knop; Auto-Start-Stop (stuur aan de linkerkant).
5	20 A35	Centrale vergrendeling.
6	10 A35	Elektrisch verstelbare spiegels.
7	30 A35	Niet gebruikt.
8	5 A24	Niet gebruikt.
9	5 A24	Electrochromatische spiegel; Airbag passagiers indicator.
10	10 A35	Diagnoseconnector.
11	5 A24	Niet gebruikt.
12	5 A24	Gecombineerde bewegingssensor (stuur aan de linkerkant).
13	15 A35	Niet gebruikt.
14	30 A35	Niet gebruikt.
15	15 A24	Niet gebruikt.
16	15 A24	Niet gebruikt.
17	15 A35	SYNC 3.
18	7,5 A24	Elektrisch verstelbare spiegels; Elektrisch bediende ramen.
19	7,5 A24	Niet gebruikt.
20	10 A35	Niet gebruikt.
21	7,5 A24	Controlemodule van verwarming, ventilatie en airconditioning.
22	7,5 A24	Diagnoseconnector van het dashboard.
23	20 A35	Radio.
24	20 A35	Diagnoseconnector.
25	30 A16	Elektrisch bediende ramen.

⁴Microzekering 3.

⁵Microzekering 2.

⁶Type M.

Zekering schema van de motorruimte

Zekering positie

De zekering bevindt zich naast de accu. De hoge stroom zekering is verbonden met de positieve pool van de accu.

Zekering schema

Toewijzing van de zekeringen in de motorruimte

Nr	Ampère [A]	Beschrijving
F01	40 A16	Controlemodule van de carrosseriesystemen – batterijspanning 2.
F02	30 A24	Controlemodule van de carrosseriesystemen – ontstekings-/startbalk.
F04	20 A24	Brandstofpomp.
F06	20 A35	Voedingsspanning 1.
F07	15 A35	Voedingsspanning 2.
F08	10 A35	Voedingsspanning 3.
F09	20 A35	Voedingsspanning 4.
F10	10 A35	Voedingsspanning 5.
F11	30 A24	Startmotor.
F12	10 A35	Clutch van het klimatiseringssysteem.
F13	40 A16	Ventilator van het klimatiseringssysteem.
F15	10 A35	Toeter.
F21	5 A35	Hoogteverstelling van de koplampen.
F22	5 A35	Elektrische stuurbekrachtigingsysteem.
F24	10 A35	Controlemodule van de aandrijflijn.
F25	7,5 A35	Achteruitrijcamera; Samengeperst aardgas.
F28	30 A24	Elektronisch stabiliteitscontrolesysteem; Klep van het systeem dat het blokkeren van de wielen tijdens het remmen voorkomt.
F29	50 A16	Elektronisch stabiliteitscontrolesysteem; Pomp van het systeem dat het blokkeren van de wielen tijdens het remmen voorkomt.
F33	20 A24	Voedingspers.
F35	10 A35	Ruitensproeierpomp.
F39	30 A24	Verwarmd zitplaats.
F44	10 A35	Coil van het relais van de brandstofpomp BOO/Fox of Dragon.
F47	30 A16	Koelventilator
F49	50 A16	Koelventilator
F50	30 A16	Verwarming van de achterruit.
F51	5 A35	Verwarmde spiegels.
F56	20 A35	Voedingsspanning 6.
F65	5 A35	Coil van het relais van de brandstofpomp Dragon.
F68	20 A24	Elektrische vergrendeling van de stuurkolom.
F69	20 A24	Voorste ruitenwisser motor.
F71	15 A35	Achterste ruitenwisser motor.
F78	40 A16	Ontdooiing van de voorruit links.
F79	40 A16	Ontdooiing van de achterruit links.
F88	20 A24	Tweede sirene.
F91	40 A16	Trekkhaak 2.
F121	20 A35	Verwarming van de diesel.
F124	5 A35	Regen sensor.
F134	20 A24	Trekkhaak 1.
F140	60 A16	Ontstekingskaars.
F160	10 A35	Puntinjectie van brandstof.
F180	10 A35	Voeding van het relais van de voedingsaansluiting.

¹Type sleuf M.

²Type M.

³Microzekering 2.

Hoge stroom zekeringen

Nr	Ampère [A]	Beschrijving
F201	275 A7	Alternator.
F202	125 A8	Controlemodule van de carrosseriesystemen – batterijspanning.
F204	60 A8	Motor van het elektrische stuurbekrachtigingsysteem.
F205	70 A8	Hydraulische controller.
