Nissan Note (2004-2018) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de diagrammen van de zekeringkast van de Nissan Note (2004–2018), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Nissan Note (2004-2013) – zekeringdiagram

Productiejaar: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Sigarettenaansteker zekering (voedingsaansluiting) in de Nissan Note (2004-2013) is zekering 20 in de zekeringkast.

Interieur

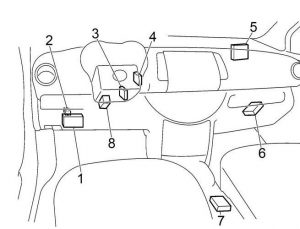

LHD

Nissan Note – zekeringdiagram – interieur LHD

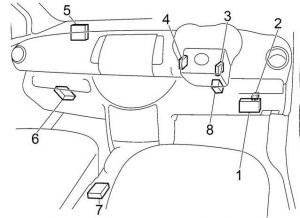

RHD

Nissan Note – zekeringdiagram – interieur RHD

Nr Beschrijving
1 Zekeringkast
2 Deurvergrendelingsrelais

(met slim sleutelsysteem).
3 Antenneversterker

Nissan Antifraud systeem (NATS).
4 Slim Sleutelmodule

(met Intelligent Key-systeem).
5 Carrosseriecontrolemodule (BCM)
6 Transmissiecontrolemodule
7 Diagnosesensor module

van de airbag.
8 ESP-controle-eenheid

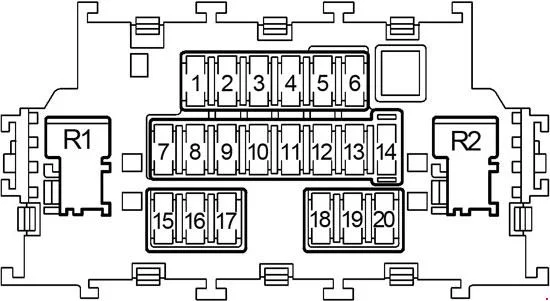

Zekeringkast van het interieur

Nissan Note - zekeringdiagram - zekeringkast van het interieur
Nissan Note – zekeringdiagram – zekeringkast van het interieur
Nr Amperages [A] Beschrijving
1 10 Aanvullend vergrendelingssysteem
2 10 Elektrisch stuurbekrachtigingsysteem;

Startrelais;

Brandstofpomp relais;

Nissan Antifraud systeem;

Slim sleutelsysteem;

Carrosseriecontrolemodule (BCM).
3 10 Instrumenten;

Waarschuwingslichten;

Verlichting;

Waarschuwingsalarm;

Oplaadsysteem.
4 15 Ruitensproeier
5 10 Ontwaseming van de spiegel
6 10 Audio;

Slim sleutelsysteem;

Nissan Antifraud systeem;

Buitenspiegel.
7 10 Carrosseriecontrolemodule (BCM)
8 10 Centrale vergrendeling;

Afstandsbediening met meerdere afstandsbedieningen;

Slim sleutelsysteem;

Aftermarket alarm – voorbereidende bedrading;

Waarschuwingsgeluid;

Nissan Antifraud systeem.
9 10 Remlicht;

Remschakelaar;

Antiblokkeersysteem;

Elektronisch stabilisatiesysteem;

Waarschuwingslichten;

Slim sleutelsysteem.
10 – –
11 – –
12 10 Interne verlichting;

Afstandsbediening met meerdere afstandsbedieningen;

Verlichting;

Cosmetische spiegel en verlichting in de kofferbak;

Regen sensor;

Waarschuwingsgeluid.
13 – –
14 10 Paneelverlichting;

OBD II (diagnose van de boordcomputer);

Slim sleutelsysteem;

Knipperlichten en waarschuwingslichten.
15 15 Airconditioning
16 10 PTC verwarming
17 15 Airconditioning
18 15 Achterste voedingspunt
19 10 Verwarmd zitvlak
20 15 Voedingspunt vooraan

(sigarettenaansteker).
Relais
R1 Ventilator motor
R2 Accessoires

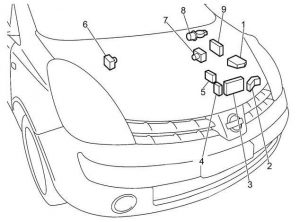

Motorcompartiment

Nissan Note – zekeringdiagram – motorcompartiment
Nr Beschrijving
1 Zekeringkast (IPDM E / R)
2 PTC relaiskast
3 Extra zekeringkast
4 K9K:  zekeringdoos
5 Steun voor de zekering
6 LHD:  ABS actuator en elektrische eenheid
7 RHD:  ABS actuator en elektrische eenheid
8 Ruitenwisser motor
9 Motorcontrolemodule (ECM)

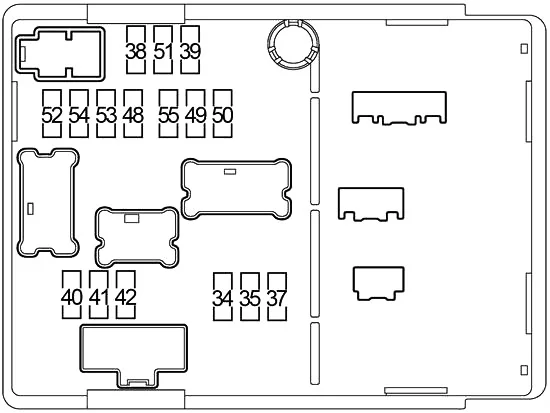

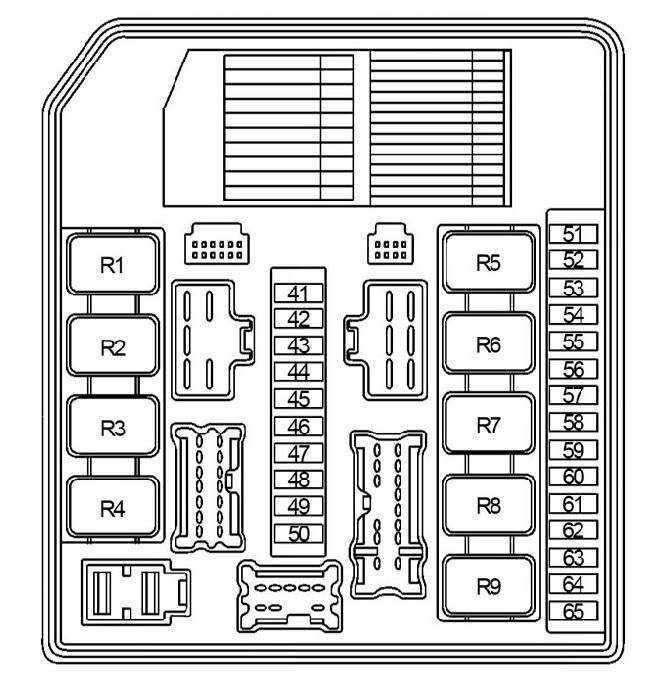

Zekeringkast van het motorcompartiment

Nissan Note – zekeringdiagram – zekeringkast in het motorcompartiment
Nr Amperages [A] Beschrijving
41 – –
42 – –
43 10 Rechter koplamp (grootlicht);

Dagrijverlichting;

Automatische koplampverstelling.
44 10 Linker koplamp (grootlicht);

Dagrijverlichting;

Automatische koplampverstelling.
45 10 Achterlicht;

Positielicht;

Automatische lichtregeling;

Verlichting.
46 10 Achterlicht;

Positielicht;

Automatische lichtregeling;

Koplamp;

Verlichting.
47 – –
48 20 Voorruitwisser en sproeier

(met regensensor)
49 15 Linker koplamp (dimlicht);

Dagrijverlichting;

Automatische koplampverstelling.
50 15 Rechter koplamp (dimlicht);

Dagrijverlichting;

Automatische koplampverstelling.
51 10 Airconditioning
52 – –
53 – –
54 – –
55 15 Ontwasemingsverwarming achterruit, zekering “5”
56 15 Ontwasemingsverwarming achterruit, zekering “5”
57 15 CR, HR:

Brandstofpomp relais
58 10 Voertuigsnelheid sensor A/T (toerentalsensor);

Temperatuursensor van de A/T vloeistof en voeding TCM;

Hoofdaansluiting en massa circuit;

Turbine toerentalsensor.
59 10 Antiblokkeersysteem;

Elektronisch stabilisatieprogramma.
60 10 Parkeer/neutraal schakelaar;

Niet detecteerbare elementen;

Start systeem;

Reserve lamp;

A/T controle lamp;

Achterruitwisser en sproeier.
61 20 CR, HR:

Relais van de gasklep motor
62 20 Relais van de motorcontrolemodule;

Hoofdaansluiting en massa circuit;

Massastroom sensor;

Position sensor van de krukas (CKPS);

Position sensor van de nokkenas (FASE);

Elektromagnetische klep voor volumeregeling

reiniging van de brandstofdampabsorber EVAP;

Ontstekingssysteem;

Elektromagnetische klep voor

de openingstijd van de inlaatkleppen;

Aftermarket alarm – voorbereidende bedrading;

Brandstofinjector;

Position sensor van de nokkenas;

Element voor de brandstofstroomregeling;

Elektromagnetische klep

voor de turbo;

Remschakelaar;

Reserve voeding ECM (motor CR).
63 10 CR, HR:

Verwarmde voor zuurstofsensor;

Verwarmde achter zuurstofsensor;

Brandstofinjectiesysteem functie.
64 10 CR, HR:

Brandstofinjectiesysteem functie;

Brandstofinjector.
65 20 Voor mistlamp
Relais
R1 Ontwasemingsverwarming achterruit
R2 Motorcontrolemodule (ECM)
R3 Dimlicht
R4 Voor mistlamp
R5 Startmotor
R6 –
R7 Koelventilator (hoog)
R8 Koelventilator (laag)
R9 Ontsteking

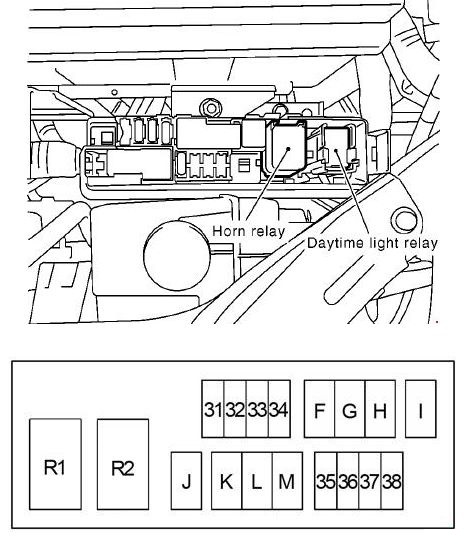

Extra zekeringkast van het motorcompartiment

Nissan Note – zekeringdiagram – extra zekeringkast in het motorcompartiment
Nr Amperages [A] Beschrijving
31 – –
32 – –
33 – –
34 15 Audiosysteem
35 10 Toeter
36 10 CR, HR:

Oplaadsysteem
37 10 Dagrijverlichtingsysteem
38 – –
F 40 Antiblokkeersysteem;

Elektronisch stabilisatieprogramma.
G 40 Laag niveau relais

van de koelventilator;

hoog niveau relais van de koelventilator.
H 40 Ontsteking
I 40 PTC verwarming
J 40 Voeding van de ruit;

Carrosseriecontrolemodule (BCM).
K 30 Antiblokkeersysteem;

Elektronisch stabilisatieprogramma.
L 30 Koplamp sproeier
M 60 Elektronische stuurbekrachtiging.
Relais
R1 Dagrijverlichting
R2 Toeter
Leggere  Nissan Micra (2003-2010) – zekeringdoos

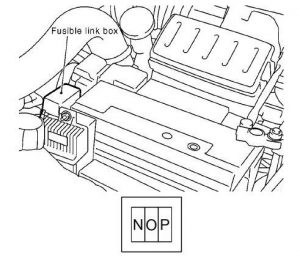

Zekeringdoos (K9K)

Nissan Note – zekeringdiagram – zekeringkast (K9K)
Nr Amperages [A] Beschrijving
N 80 PTC verwarming
O 60 Quick Glow systeem
P. 80 PTC verwarming

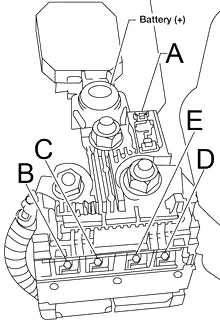

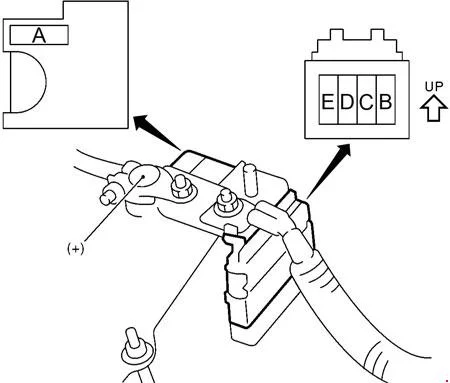

Steun voor de zekering

Nissan Note - zekeringdiagram - steun voor de zekering
Nissan Note – zekeringdiagram – steun voor de zekering
Nr Amperages [A] Beschrijving
A 80 CR:

oplaadsysteem, start systeem, zekeringen “B”, “C”
140 HR:

oplaadsysteem, start systeem, zekeringen “B”, “C”
250 K9K:

Oplaadsysteem, zekeringen “B”, “C”, “N”, “O”, “P”
B 80 CR, K9K:

Zekeringen:

“35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M ”
100 HR:

Zekeringen:

“35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M”
C 80 Hoog niveau relais van de rechter koplamp (zekering “43”);

Hoog niveau relais van de linker koplamp (zekering “44”);

Relais van het achterlicht (zekeringen “45”, “46”);

Laag niveau relais van de koplamp (zekeringen “49”, “50”);

Relais van de voor mistlampen (zekering “65”);

Zekeringen “48”, “51”.
D 60 Ontstekingsrelais

(hoofd relais van de voorruitwisser,

hoog/laag relais van de voorruitwisser, “57”

(CR, HR), “58”, “59”, “60”, “63” (CR, HR), “64” (CR , HR)),

Brandstofpomp relais (CR, HR);

Zekeringen “55”, “56”, “61”, “62”.
E 80 Accessoires relais (zekeringen “18”, “19”, “20”),

ventilator motor relais

Zekeringen “15”, “16”, “17”, “1”, “2”, “3”, “4”.

Zekeringen “5”, “6”, “7”, “8”, “9”, “12”, “14”
Benzine:

1,4 l – CR14DE, 1,;

l – HR16DE;

Diesel:

1,5 l – K9K.

Nissan Note (2013-2018) – zekeringdiagram

Productiejaar: 2013, 2014, 2015, 2016, 2017, 2018.

Sigarettenaansteker zekering (voedingsaansluiting) in de Nissan Note (2013-2018) is zekering 15 in de zekeringkast.

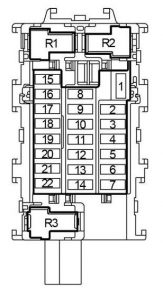

Zekeringkast van het interieur

Nissan Note – zekeringkast diagram – interieur
Nr Amperages [A] Beschrijving
1 – –
2 – –
3 10 Reserve lamp;

BCM (carrosseriecontrolemodule);

Basis audiosysteem;

Remsysteem controle;

Oplaadsysteem;

CVT controle systeem;

Dagrijverlichtingsysteem;

Display audiosysteem;

Motor controle systeem;

Voor mistlamp;

Koplamp;

Verlichting;

Slim sleutelsysteem;

Motor startfunctie;

Kilometerteller;

Navigatiesysteem;

NVIS;

Stopplichten;

Kentekenverlichting;

Voedingsdistributiesysteem;

SRS airbag controle systeem;

Stuurcontrole systeem;

Bandenspanning controle systeem;

Knipperlichten en waarschuwingslichten;

Geluidssignaal systeem.
4 – –
5 10 BCM (carrosseriecontrolemodule);

CVT transmissie vergrendelingsysteem;

Motor controle systeem;

Elektronische controle;

Stuurbekrachtigingsysteem;

Display audiosysteem;

Handmatige koplampverstelling;

Voedingsdistributiesysteem;

Achterruit ontdooi functie;

Navigatiesysteem;

Stuurcontrole systeem.
6 10 Ruitenwisser en sproeier systeem;

BCM (carrosseriecontrolemodule);

Voedingsdistributiesysteem.
7 10 Airbag controle systeem

SRS;

Voedingsdistributiesysteem.
8 10 Basis audiosysteem,

BCM (carrosseriecontrolemodule),

remcontrole systeem,

CVT controle systeem,

dagrijverlichtingsysteem,

display audiosysteem,

motor controle systeem,

elektronische stuurbekrachtiging systeem,

voor mistlamp,

koplamp,

verlichting,

slim sleutelsysteem;

motor startfunctie,

kilometerteller,

navigatiesysteem,

NVIS,

stopplichten,

kentekenverlichting en achterlichten,

deurslot systeem,

SRS airbag controle systeem,

bandenspanning controle systeem,

knipperlichten en waarschuwingslichten,

geluidssignaal systeem,

voertuig beveiligingssysteem.
9 20 –
10 10 BCM (carrosseriecontrolemodule),

slim sleutelsysteem;

motor startfunctie,

NVIS,

voedingsdistributiesysteem,

start systeem
11 20 Achterruit ontdooi functie,

BCM (carrosseriecontrolemodule)
12 10 Interne verlichting;

Verlichting;

BCM (carrosseriecontrolemodule);

Dagrijverlichtingsysteem;

Voor mistlamp;

Koplamp;

Handmatige koplampverstelling;

Slim sleutelsysteem;

Motor startfunctie;

NVIS;

Raam omhoog systeem;

Voedingsdistributiesysteem;

Stopplichten;

Kentekenverlichting en achterlichten;

Deurslot systeem,

Achterruit ontdooi functie;

Knipperlichten en waarschuwingslichten;

Geluidssignaal systeem;

Voertuig beveiligingssysteem.
13 – –
14 – –
15 20 Voedingspunt (sigarettenaansteker);

Voedingsdistributiesysteem.
16 – –
17 10 Audiosysteem en display,

buitenspiegel,

voedingsdistributiesysteem
18 10 Basis audiosysteem;

BCM (carrosseriecontrolemodule);

Kilometerteller;

Audiosysteem met display;

Voedingsdistributiesysteem;

Navigatiesysteem.
19 – –
20 15 Airconditioning
21 10 Airconditioning
22 15 Airconditioning
Relais
R1 Accessoire
R2 Ontsteking 2
R3 Ventilator
Leggere  Nissan Patrol Y60 Y61 Y62

Zekeringkast van het motorcompartiment

Nissan Note - zekeringkast diagram - motorcompartiment

Nissan Note – zekeringkast diagram – motorcompartiment
Nr Amperages [A] Beschrijving
34 10 Koplampen (dimlichten)
35 10 Koplampen (dimlichten)
37 10 Relais van de achterlichten,

stopplichten,

kentekenverlichting,

motor voor handmatige koplampverstelling,

dagrijverlichtingsysteem
38 – –
39 30 Ruitenwisser en sproeier systeem voor
40 15 Koplampen (dimlichten)
41 15 Koplampen (dimlichten)
42 10 Relais van de airconditioning
48 15 Relais van de brandstofpomp
49 10 Reserve lamp;

BCM (carrosseriecontrolemodule);

CVT controle systeem;

Motor controle systeem;

Slim sleutelsysteem;

Motor startfunctie;

NVIS;

Voedingsdistributiesysteem;

Navigatiesysteem;

Start systeem.
50 10 Remcontrole systeem
51 10 Motor controle systeem
52 15 Relais van de gasklep motor.
53 20 ECM relais;

Motor controle systeem;

NVIS.
54 15 Motor controle systeem
55 10 Motor controle systeem


Extra zekeringkast van het motorcompartiment

Nissan Note - zekeringkast diagram - extra zekeringkast in het motorcompartiment

Nissan Note – zekeringkast diagram – extra zekeringkast in het motorcompartiment
Nr Amperages [A] Beschrijving
23 – –
24 10 Oplaadsysteem;

Toeter;

Slim sleutelsysteem;

Voertuig beveiligingssysteem.
25 10 CVT controle systeem
26 – –
27 – –
28 – –
29 15 Basis audiosysteem
20 Behalve het basisgeluid:

Audiosysteem en display;

Navigatiesysteem.
30 10 BCM (carrosseriecontrolemodule);

Remcontrole systeem;

Motor controle systeem;

Slim sleutelsysteem;

Motor startfunctie;

NVIS;

Voedingsdistributiesysteem;

Remlicht;

Geluidssignaal systeem.
31 15 Voor mistlamp
F 40 M / T:

Laag vermogen relais

van de koelventilator;

Hoog vermogen relais

van de koelventilator.
50 CVT:

Laag vermogen relais

van de koelventilator;

Hoog vermogen relais

van de koelventilator.
G 40 BCM (carrosseriecontrolemodule);

Dagrijverlichtingsysteem;

Voor mistlamp;

Voorruitwisser en sproeier systeem;

Koplamp;

Handmatige koplampverstelling;

Verlichting;

Interne verlichting;

Slim sleutelsysteem;

Motor startfunctie;

NVIS;

Stopplichten;

Kentekenverlichting;

Elektrische raam omhoog systeem;

Deurslot systeem;

Afstandsbediening zonder sleutel;

Achterruit ontdooi functie;

Achterruitwisser sproeier systeem;

Knipperlichten en waarschuwingslichten;

Voertuig beveiligingssysteem;

Geluidssignaal systeem.
H 40 Start systeem;

Ontstekingsrelais (zekeringen “3”, “5”, “6”, “7”);

BCM (carrosseriecontrolemodule);

Slim sleutelsysteem;

Motor startfunctie;

NVIS;

Zekering “18”.
I 40 –
J 60 Elektronische stuurbekrachtiging.
K. – –
L 30 Remcontrole systeem
M 30 –
Leggere  Nissan Almera N15 (1995-2000) - zekeringdoos

Zekeringdoos verbinding

Nissan Note - zekeringkast diagram - zekeringkast

Nissan Note – zekeringkast diagram – zekeringkast
Nr Amperages [A] Beschrijving
A 120 Generator, zekeringen “D”, “E”
B 60 Ontstekingsrelais 1

(voorruitwisser relais,

hoog vermogen relais

van de koelventilator,

laag vermogen relais

van de koelventilator,

airconditioning relais, zekering “48”);

Zekeringen “52”, “53”.
C 80 Accessoires 1 relais

(zekeringen “15”, “17”);

Ventilator relais

(zekeringen “20”, “21”, “22”);

Zekeringen “8”, “10”, “11”, “12”.
D 100 Zekeringen:

“24”, “25”, “29”, “30”, “31”,

“F”, “G”, “H”, “J”, “L”, “M”.
E 80 Hoog vermogen relais van de koplamp

(zekeringen “34”, “35”);

Laag vermogen relais van de koplamp

(zekeringen “40”, “41”);

Zekeringen “37”, “39”, “42”.

Post correlati:

  1. Nissan Qashqai/Qashqai+2 (J10/NJ10) (2006-2013) – zekeringdoos
  2. Nissan Altima (5e generatie) – specificaties van de lampen
  3. Nissan Juke (2011-2017) – zekeringdoos
  4. Nissan Almera (2000-2006) – zekeringdoos
  5. Nissan X-Trail T30 (2001-2007) – zekeringdoos
  6. Nissan Teana (J32) (2008-2014) – zekeringdoos
  7. Nissan Murano Z51 (2009-2014) – zekeringdoos
  8. Nissan Almera N15 (1995-2000) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
