Schema van zekeringen en relais – Nissan Tiida

Betreft voertuigen geproduceerd in de jaren:

C11 van 2004, 2005, 2006, 2007, 2008, 2009 en 2010 jaar. C12 van 2011, 2012, 2013 en 2014 jaar.

Passagierscompartiment

Het bevindt zich in het dashboard achter het beschermpaneel aan de bestuurderszijde.

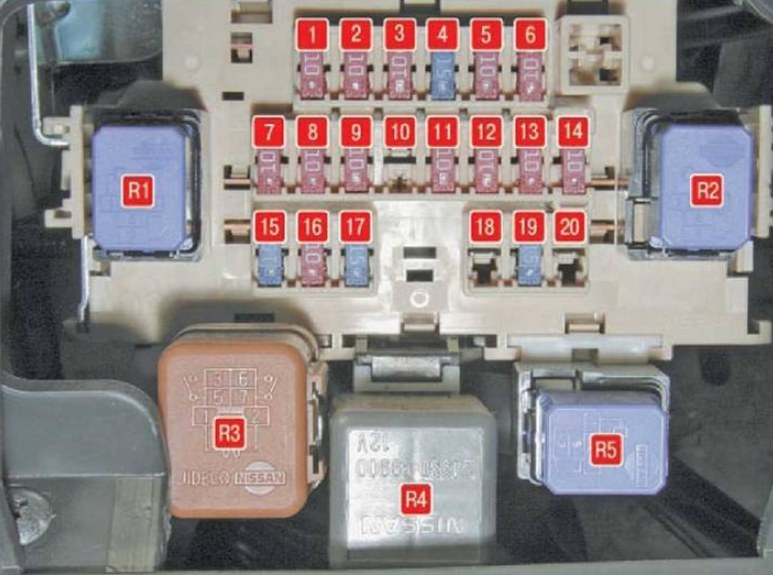

Type 1

Beschrijving

1	10A Passief veiligheidssysteem
2	10A Extra interne uitrusting
3	10A Instrumentenpaneel
4	15A Ruitensproeierpomp
5	10A Verwarmde buitenspiegels
6	Voeding buitenspiegels 10A, hoofdunit audio
7	10A Stoplichten
8	10A Interne verlichting
9	10A Carrosserie controle-eenheid
10	reserve
11	10A Zijlamp, rechter achterlicht
12	10A Zijlamp, linker achterlicht
13	10A Instrumentenpaneel
14	10A Extra interne uitrusting
15	15A Motor ventilator koeling motor
16	10A Verwarmings-, airconditioning- en ventilatiesysteem
17	15A Motor ventilator koeling motor
18	reserve
19	15A Aansluiting voor extra uitrusting ( aansteker )
20	reserve



Relais

• R1 – Elektrische verwarming
• R2 – Extra uitrusting
• R3 – Relais (gegevens niet beschikbaar)
• R4 – Verwarmde buitenspiegels
• R5 – Immobilizer

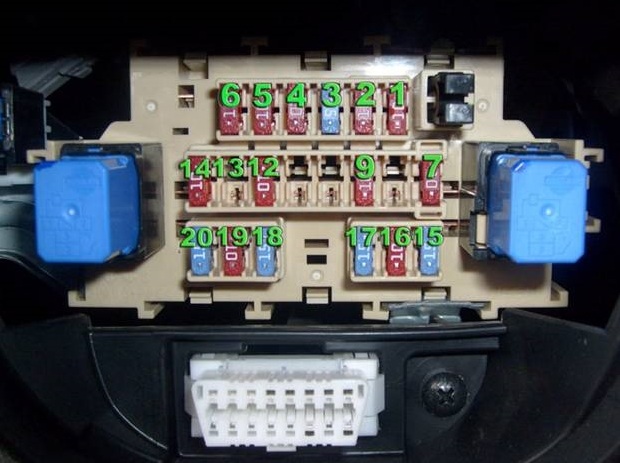

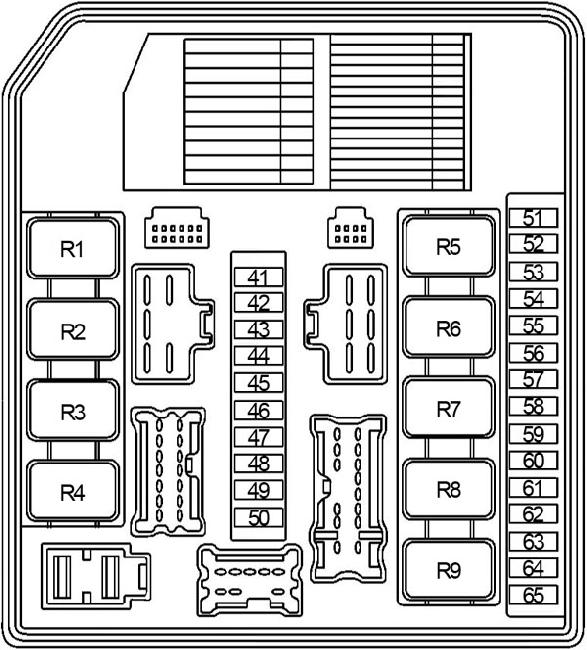

Type 2

Beschrijving

1. Audio systeem 10A, bediening buitenspiegels Audio-Acc, voeding draaiende motoren buitenspiegels, voeding NATS (met chip sleutel)
2. 10A Achterruitverwarming en zijspiegels
3. 15A Voor- en achterruitenwisser motor
4. 10A Dashboard
5. Elektronica 10A
6. Airbag module 10A
7. Elektronica 10A
8. –
9. 10A Interne verlichting en bagageruimte
10. –
11. –
12. 10A Stoplichten
13. Passieve ingang 10A (voor chip sleutel systemen)
14. Elektronica 10A
15. 15A Aansluiting – aansteker
16. 10A Verwarmde stoelen
17. 15A Aansluiting – console, bagageruimte
18. 15A Verwarmings-/airconditioning ventilator
19. Airconditioning 10A
20. 15A Verwarmings-/airconditioning ventilator



Motorcompartiment

In het motorcompartiment naast de batterij zijn er 2 zekering- en relaiskasten, een extra relaiskast en hoogvermogen zekeringen op de positieve terminal van de batterij.

Montagekast

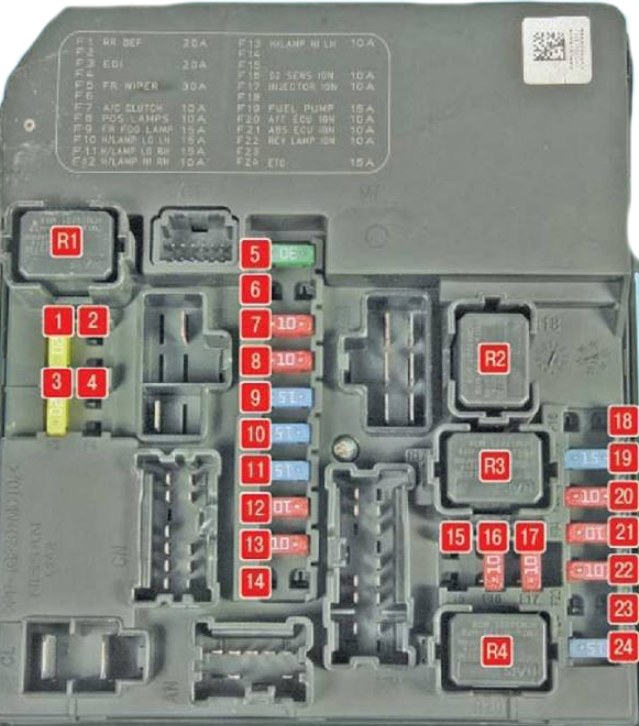

Type 1

Beschrijving

1	20A Achterruitverwarming
2	reserve
3	Motor controle-eenheid 20A
4	reserve
5	30A Voorruitwisser
6	reserve
7	Elektromagnetische koppeling airconditioningcompressor 10A
8	10A Kentekenlampen
9	15A Zekering mistlampen Nissan Tiida (optioneel)
10	15A Dimlicht, linker projector
11	15A Dimlicht, rechter projector
12	10A Hoogbeveiliging, rechter projector
13	10A Hoogbeveiliging, linker projector
14	reserve
15	reserve
16	10A Zuurstofsensor in uitlaatgassen
17	10 Injectiesysteem
18	reserve
19	15A Brandstofmodule
20	10A Automatische transmissiesensor
21	10А ABS
22	10A Achteruitrijlichtschakelaar
23	reserve
24	15A Optionele uitrusting
R1	Relais verwarmde achterruit
R2	Relais ventilator koeling
R3	Relais ventilator koeling
R4	Relais ontstekingssysteem

Type 2

Beschrijving

• 43 (10A) Voorlicht dimlicht, rechts
• 44 (10A) Voorlicht dimlicht, links
• 45 (10A) Airconditioning, standaard muzieklampen en geschikte afmetingen, verlichting, motoren voor het afstellen van projectoren
• 46 (10A) Parkverlichting, schakelaar verlichting onder. stoelen, deuropening
• 48 (20A) Voorruitwisser motor
• 49 (15A) Linker dimlicht
• 50 (15A) Voorlicht dimlicht, rechts
• 51 (10A) Airconditioningcompressor
• 55 (15A) Achterruitverwarming
• 56 (15A) Achterruitverwarming
• 57 (15A) Brandstofpomp (CH)
• 58 (10A) Voeding automatische transmissiesystemen (AT)
• 59 (10A) ABS controle-eenheid
• 60 (10A) Extra elektrische voeding
• 61 (20A) Op terminal B + IPDM, motor gasklep en relais (voor CH)
• 62 (20A) Op terminal B + IPDM, naar terminals ECM / PW en BATT blokkering ECM ©, terminal voeding ontstekingsspoelen, DPKV, DPRV, EVAP tankklep, IVTC klep
• 63 (10A) Zuurstofsensoren
• 64 (10A) Injectorspoelen, injectiesysteem
• 65 (20A) Mistlampen
• R1 – Relais ontdooiing achterruit
• R2 – Hoofd relais motor controle-eenheid
• R3 – Relais dimlichten
• R4 – Relais grootlichten
• R5 – Start relais
• R6 – Relais ventilator 2 motor koelsysteem
• R7 – Relais ventilator 1 motor koelsysteem
• R8 – Relais ventilator 3 motor koelsysteem
• R9 – Ontstekingsrelais

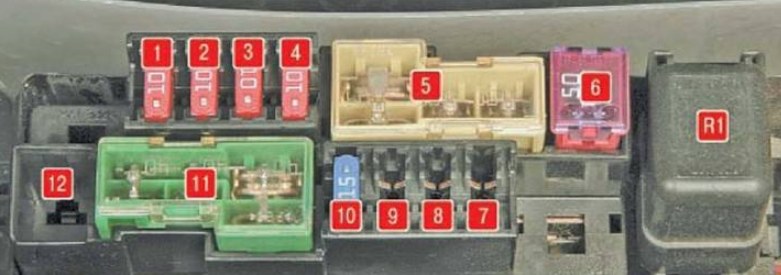

Extra zekeringkast

Beschrijving

1	10A Immobilizer
2	10A Verwarmde stoelen
3	Generator 10A
4	10A Toeter
5	60/30/30A Elektrische stuurbekrachtigingscontroller, projector ruitenwissers, ABS-systeem
6	50A Elektrische ramen
7	reserve
8	15A Brandstofinjectiesysteem
9	Gasklep groep 10A
10	15A Hoofdunit audio systemen
11	ABS-systeem 40/40 / 40A. elektrische carrosserie controle-eenheid, ontstekingssysteem
12	reserve
R1	Toeter relais

Extra relaiskast

Het bevindt zich aan de rechterzijde. Er kunnen 2 relais worden geïnstalleerd, bijvoorbeeld ruitenwisser en dagrijverlichting. Afhankelijk van de configuratie kunnen ze leeg zijn.

Zekeringen op de batterijterminal

Beschrijving

1. 120A Elektrische stuurbekrachtigingscontroller, projector ruitenwissers, ABS-systeem
2. 60A Motor controle-eenheid, gasklep relais, elektrische raam relais
3. 80A Dimlichten en grootlichten
4. Immobilizer 80A, verwarmde stoelen, generator, toeter
5. ABS-systeem 100A, carrosserie controller, ontstekingssysteem, stuurbekrachtigingscontroller, projector ruitenwissers
