Peugeot 508 Hybrid (2011-2016) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Peugeot 508 Hybrid (2011–2016), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Peugeot 508 Hybrid (2011-2016) – zekering schema
Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 508 Hybrid (2011-2016) is de zekering F9 in de zekeringkast
Zekeringen achter het dashboardkastje
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6
A of B |
15 | Audio-installatie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 3 | Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Voorste sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Voorste 12 V aansluiting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 3 | Achterleeslamp;
Achterleeslampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 3 | Achterleeslamp;
Buitenspiegel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28
A of B |
15 | Audio-installatie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Derde ruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | Audioversterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

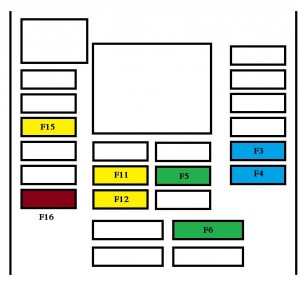

Zekeringen op het dashboard
De zekeringkast bevindt zich in het onderste paneel van het dashboard (rechts).
| Nr | Amp [A] | Beschrijving |
| F3 | 15 | Raamheber bestuurderszijde;
12 V aansluiting op de achterstoelen. |
| F4 | 15 | 12 V aansluiting in de kofferbak |
| F5 | 30 | Achterruit met één druk op de knop |
| F6 | 30 | Voorruit met één druk op de knop |
| F11 | 20 | Trailer unit |
| F12 | 20 | Audioversterker |
| F15 | 20 | Panoramisch dakluik
(SW en niet hybride RXH). |
| F 16 | 5 | Bedieningspaneel van de raamhebers
van de bestuurder. |

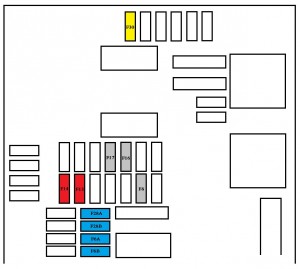

Zekeringen in de motorruimte
De zekeringkast bevindt zich in de motorruimte nabij de accu.
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Voorste/achterste ruitensproeierpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 20 | Koplampen sproeierpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Rechter dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 | Linker dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 | Verlichting aan de linkerkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 | Verlichting aan de rechterkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
