Toyota Hilux (1997-2015) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Hilux (modellen van 1997 tot 2015), ontdek je waar de zekeringpanelen zich bevinden, zowel in het interieur als in de motorruimte, en krijg je gedetailleerde informatie over de toewijzing, indeling en functie van elke zekering en relais.

Toyota Hilux (1997-2005) – zekering schema

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota Hilux (1997-2005) is de zekering 2 in de zekeringkast in het interieur.

Passagiersruimte

LHD

Toyota Hilux – zekering schema – passagiersruimte LHD

RHD

Toyota Hilux – zekering schema – passagiersruimte RHD
Zekering Beschrijving
1 Airbag sensor groep
2 ADD controle relais
3 L HD:

Relais circuitopening (brandstofpomp)
4 Integratie relais
5 Zekeringkast
6 L HD:

Dagrijverlichting relais
7 ECU emissies (3RZ-F, 1RZ);

Voorverwarmings timer (Diesel);

LHD:

Motor ECU (2RZ-FE);

RHD:

Motor ECU (M / T) (3RZ-FE, 1RZ-E);

RHD:

Motor en ECU ECT ( A / T) (3RZ-FE, 1RZ-E).
8 Airconditioning versterker
9 L HD:

ECU differentieel vergrendelingsmechanisme
10 ABS ECU
11 BS ontgrendelingssensor
12 R HD:  4WD controle ECU
13 R HD:

Relais kast

(relais circuitopening (brandstofpomp))
14 R HD:

Automatische antenne controle relais
15 RHD:

Australië:

connector blokkering;

Exclusief Australië:

connector ondersteuning.
16 RHD:

Dimlichten relais

Zekeringkast interieur

Toyota Hilux – zekering schema – zekeringkast interieur
Zekering Amp [A] Beschrijving
1 SEAT-HTR 20 Stoelverwarming
2 ACC 15 Sigarettenaansteker;

Klok;

Elektrische buitenspiegels;

achteruitrijlichten;

Versnellingsbak vergrendelingssysteem.
3 ECU-B 7,5 Achteruitrijlicht;

SRS airbag waarschuwingslampje;

Dagrijverlichtingsysteem;

Cruise control;

Antiblokkeersysteem.
4 4WD 20 ADD controlesysteem;

Volledige tractie controlesysteem;

Achterdifferentieel vergrendelingssysteem.
5 TURN 10 Knipperlichten;

Noodverlichting.
6 GAUGE 10 Indicatoren en meters;

Noodverlichting;

Cruise control;

Elektrische antenne;

Deurslot controlesysteem;

Elektronisch gecontroleerde automatische transmissie;

Start systeem;

Oplaadsysteem;

Verwarmingssysteem controlesysteem.
7 ECU-IG 15 Antiblokkeersysteem;

Versnellingsbak vergrendelingssysteem.
8 WIPER 20 Ruitenwissers en ruitensproeier
9 IGN 10 Ontstekingslampje;

SRS airbag systeem;

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
10 POWER 30 Elektrische ramen;

Elektrische deurslot controlesysteem.
Relais
R1 Integratie relais

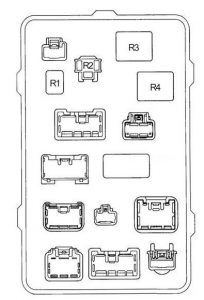

Toyota Hilux – zekering schema – zekeringkast interieur
Nummer Beschrijving
R1 Toeter
R2 Knipperlicht relais
R3 Voedingsrelais
R4 Ontvochtiger

Interieur relais kast (RHD)

Toyota Hilux – zekering schema – interieur relais kast (RHD)
Nummer Beschrijving
R1 Brandstofpomp (circuitopening)

Motorruimte

Toyota Hilux – zekering schema – motorruimte
Nummer Beschrijving
1 Zekeringkast (benzine, LHD Diesel)
2 Relais kast nr. 1 (LHD Diesel)
3 Relais kast nr. 2
4 Zekeringkast (RHD Diesel)
5 Relais kast nr. 1 (RHD)
6 Relais kast nr. 3 (LHD)
7 Verlichting relais (LHD)
8 Relais kast nr. 3 (RHD)
9 Relais kast nr. 4 (Israël)

Zekeringkast motorruimte (type 1)

Toyota Hilux – zekering schema – zekeringkast motorruimte (type 1)
Zekering Amp [A] Beschrijving
1 – – –
2 DEFOG 15 Achterruitontvochtiger
3 STOP 10 Stoplichten
4 ALT-S 7,5 Oplaadsysteem
5 – – –
6 OBD 7,5 Benzine:

Onboard diagnostisch systeem
AM2 20 Diesel:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
7 EFI 15 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
8 HORN 15 Toeter;

Noodverlichting.
9 DOME 15 Auto audiosysteem;

Elektrische antenne;

Interne verlichting;

Klok;

Startlicht;

Persoonlijke verlichting;

Extra deurverlichting.
AM2 10 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
10 TAIL 10 Achterlichten;

Nummerplaat verlichting;

Stoplichten;

Airconditioningsysteem;

Audiosysteem;

Klok;

Sigarettenaansteker;

Dashboard verlichting.
11 – – –
12 AC 10 Airconditioningsysteem
13 STA 7,5 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Start systeem;

Indicatoren en meters.
14 HEAD (RH) 10 Rechter koplamp
15 HEAD (LH) 10 Linker koplamp
16 HEAD (LO RH) 10 Rechter koplamp (dimlicht)
17 HEAD (LO LH) 10 Linker koplamp (dimlicht)
18 ABS 60 Benzine:  antiblokkeersysteem
GLOW, ABS 80 Diesel:

Motor voorverwarmingssysteem;

Antiblokkeersysteem.
19 ALT 80 45A, 55A:

Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
100 70A:

Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
20 HEATER 50 Airconditioningsysteem
21 AM1 40 Ontstekingsschakelaar;

Start systeem;

Verlichting relais;

Brandstofverwarmer;

“ECU-B”, “GAUGE” “POWER”.
22 AM2 30 Ontstekingssleutel
RELÈ
R1 Weerstand
R2 Achterlichten (TAIL)
R3 Koplampen (HEAD)
R4 Verwarmer
R5 Startmotor
R6 (EFI)
Leggere  Toyota Prius XW10 (1997-2003) – zekeringdoos

Zekeringkast motorruimte (type 2)

Toyota Hilux – zekering schema – zekeringkast motorruimte (type 2)
Zekering Amp [A] Beschrijving
1 – – –
2 HEAD (RH) 10 Rechter koplamp
3 HEAD (LH) 10 Linker koplamp
4 HEAD (RL) 10 Rechter koplamp (dimlicht)
5 HEAD (LL) 10 Linker koplamp (dimlicht)
6 TAIL 10 Achterlichten, nummerplaat verlichting
7 STA 7,5 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Start systeem;

Indicatoren en meters.
8 A / C 10 Airconditioningsysteem
9 – – –
10 – – –
11 – – –
12 – – –
13 – – –
14 HORN 15 Toeter
15 DOME 15 Audiosysteem;

Interne verlichting;

Klok;

Persoonlijke verlichting;

Extra deurverlichting;

Dagrijverlichting;

Indicatoren en meters.
16 OBD 7,5 Onboard diagnostisch systeem
17 EFI 15 2RZ-FE, 3RZ-FE:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
ECD 15 1KZ-TE, 5L-E:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem
AM2 20 Diesel:

Ontstekingsysteem;

Multi-point brandstofinjectiesysteem;

Sequentieel brandstofinjectiesysteem.
18 ALT − S 7,5 Oplaadsysteem
19 DEFOG 15 Achterruitontvochtiger
20 STOP 20 Stoplichten
21 – – –
22 ABS 60 Benzine:

Antiblokkeersysteem
GLOW, ABS 80 Diesel:

Motor voorverwarmingssysteem;

Antiblokkeersysteem.
23 ALT 80 45A, 55A:  Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER” “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
100 70A:

Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
20 HEATER 50 Airconditioningsysteem
21 AM1 40 Ontstekingsschakelaar;

Start systeem;

Verlichting relais;

Brandstofverwarmer;

“ECU-B”, “GAUGE” “POWER”.
22 AM2 30 Ontstekingssleutel
RELÈ
R1 Weerstand
R2 Achterlichten (TAIL)
R3 Koplampen (HEAD)
R4 Verwarmer
R5 Startmotor
R6 (EFI)

Zekeringkast motorruimte (type 2)

Toyota Hilux – zekering schema – zekeringkast motorruimte (type 2)
Zekering Amp [A] Beschrijving
1 – – –
2 HEAD (RH) 10 Rechter koplamp
3 HEAD (LH) 10 Linker koplamp
4 HEAD (RL) 10 Rechter koplamp (dimlicht)
5 HEAD (LL) 10 Linker koplamp (dimlicht)
6 TAIL 10 Achterlichten, nummerplaat verlichting
7 STA 7,5 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Start systeem;

Indicatoren en meters.
8 A / C 10 Airconditioningsysteem
9 – – –
10 – – –
11 – – –
12 – – –
13 – – –
14 HORN 15 Toeter
15 DOME 15 Audiosysteem;

Interne verlichting;

Klok;

Persoonlijke verlichting;

Extra deurverlichting;

Dagrijverlichting;

Indicatoren en meters.
16 OBD 7,5 Onboard diagnostisch systeem
17 EFI 15 2RZ-FE, 3RZ-FE:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
ECD 15 1KZ-TE, 5L-E:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem
AM2 20 Diesel:

Ontstekingsysteem;

Multi-point brandstofinjectiesysteem;

Sequentieel brandstofinjectiesysteem.
18 ALT − S 7,5 Oplaadsysteem
19 DEFOG 15 Achterruitontvochtiger
20 STOP 20 Stoplichten
21 – – –
22 ABS 60 Benzine:

Antiblokkeersysteem
GLOW, ABS 80 Diesel:

Motor voorverwarmingssysteem;

Antiblokkeersysteem.
23 ALT 80 45A, 55A:  Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER” “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
100 70A:

Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
20 HEATER 50 Airconditioningsysteem
21 AM1 40 Ontstekingsschakelaar;

Start systeem;

Verlichting relais;

Brandstofverwarmer;

“ECU-B”, “GAUGE” “POWER”.
22 AM2 30 Ontstekingssleutel
RELÈ
R1 Weerstand
R2 Achterlichten (TAIL)
R3 Koplampen (HEAD)
R4 Verwarmer
R5 Startmotor
R6 (EFI)
Leggere  Toyota ProAce (2016-2017) – zekeringdoos

Zekeringkast motorruimte (type 2)

Toyota Hilux – zekering schema – zekeringkast motorruimte (type 2)
Zekering Amp [A] Beschrijving
1 – – –
2 HEAD (RH) 10 Rechter koplamp
3 HEAD (LH) 10 Linker koplamp
4 HEAD (RL) 10 Rechter koplamp (dimlicht)
5 HEAD (LL) 10 Linker koplamp (dimlicht)
6 TAIL 10 Achterlichten, nummerplaat verlichting
7 STA 7,5 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Start systeem;

Indicatoren en meters.
8 A / C 10 Airconditioningsysteem
9 – – –
10 – – –
11 – – –
12 – – –
13 – – –
14 HORN 15 Toeter
15 DOME 15 Audiosysteem;

Interne verlichting;

Klok;

Persoonlijke verlichting;

Extra deurverlichting;

Dagrijverlichting;

Indicatoren en meters.
16 OBD 7,5 Onboard diagnostisch systeem
17 EFI 15 2RZ-FE, 3RZ-FE:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
ECD 15 1KZ-TE, 5L-E:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem
AM2 20 Diesel:

Ontstekingsysteem;

Multi-point brandstofinjectiesysteem;

Sequentieel brandstofinjectiesysteem.
18 ALT − S 7,5 Oplaadsysteem
19 DEFOG 15 Achterruitontvochtiger
20 STOP 20 Stoplichten
21 – – –
22 ABS 60 Benzine:

Antiblokkeersysteem
GLOW, ABS 80 Diesel:

Motor voorverwarmingssysteem;

Antiblokkeersysteem.
23 ALT 80 45A, 55A:  Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER” “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
100 70A:

Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
20 HEATER 50 Airconditioningsysteem
21 AM1 40 Ontstekingsschakelaar;

Start systeem;

Verlichting relais;

Brandstofverwarmer;

“ECU-B”, “GAUGE” “POWER”.
22 AM2 30 Ontstekingssleutel
RELÈ
R1 Weerstand
R2 Achterlichten (TAIL)
R3 Koplampen (HEAD)
R4 Verwarmer
R5 Startmotor
R6 (EFI)

Zekeringkast motorruimte (type 2)

Toyota Hilux – zekering schema – zekeringkast motorruimte (type 2)
Zekering Amp [A] Beschrijving
1 – – –
2 HEAD (RH) 10 Rechter koplamp
3 HEAD (LH) 10 Linker koplamp
4 HEAD (RL) 10 Rechter koplamp (dimlicht)
5 HEAD (LL) 10 Linker koplamp (dimlicht)
6 TAIL 10 Achterlichten, nummerplaat verlichting
7 STA 7,5 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Start systeem;

Indicatoren en meters.
8 A / C 10 Airconditioningsysteem
9 – – –
10 – – –
11 – – –
12 – – –
13 – – –
14 HORN 15 Toeter
15 DOME 15 Audiosysteem;

Interne verlichting;

Klok;

Persoonlijke verlichting;

Extra deurverlichting;

Dagrijverlichting;

Indicatoren en meters.
16 OBD 7,5 Onboard diagnostisch systeem
17 EFI 15 2RZ-FE, 3RZ-FE:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
ECD 15 1KZ-TE, 5L-E:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem
AM2 20 Diesel:

Ontstekingsysteem;

Multi-point brandstofinjectiesysteem;

Sequentieel brandstofinjectiesysteem.
18 ALT − S 7,5 Oplaadsysteem
19 DEFOG 15 Achterruitontvochtiger
20 STOP 20 Stoplichten
21 – – –
22 ABS 60 Benzine:

Antiblokkeersysteem
GLOW, ABS 80 Diesel:

Motor voorverwarmingssysteem;

Antiblokkeersysteem.
23 ALT 80 45A, 55A:  Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER” “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
100 70A:

Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
20 HEATER 50 Airconditioningsysteem
21 AM1 40 Ontstekingsschakelaar;

Start systeem;

Verlichting relais;

Brandstofverwarmer;

“ECU-B”, “GAUGE” “POWER”.
22 AM2 30 Ontstekingssleutel
RELÈ
R1 Weerstand
R2 Achterlichten (TAIL)
R3 Koplampen (HEAD)
R4 Verwarmer
R5 Startmotor
R6 (EFI)
Leggere  Toyota Yaris Verso (1999-2005) – zekeringdoos

Zekeringkast motorruimte (type 2)

Toyota Hilux – zekering schema – zekeringkast motorruimte (type 2)
Zekering Amp [A] Beschrijving
1 – – –
2 HEAD (RH) 10 Rechter koplamp
3 HEAD (LH) 10 Linker koplamp
4 HEAD (RL) 10 Rechter koplamp (dimlicht)
5 HEAD (LL) 10 Linker koplamp (dimlicht)
6 TAIL 10 Achterlichten, nummerplaat verlichting
7 STA 7,5 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Start systeem;

Indicatoren en meters.
8 A / C 10 Airconditioningsysteem
9 – – –
10 – – –
11 – – –
12 – – –
13 – – –
14 HORN 15 Toeter
15 DOME 15 Audiosysteem;

Interne verlichting;

Klok;

Persoonlijke verlichting;

Extra deurverlichting;

Dagrijverlichting;

Indicatoren en meters.
16 OBD 7,5 Onboard diagnostisch systeem
17 EFI 15 2RZ-FE, 3RZ-FE:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
ECD 15 1KZ-TE, 5L-E:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem
AM2 20 Diesel:

Ontstekingsysteem;

Multi-point brandstofinjectiesysteem;

Sequentieel brandstofinjectiesysteem.
18 ALT − S 7,5 Oplaadsysteem
19 DEFOG 15 Achterruitontvochtiger
20 STOP 20 Stoplichten
21 – – –
22 ABS 60 Benzine:

Antiblokkeersysteem
GLOW, ABS 80 Diesel:

Motor voorverwarmingssysteem;

Antiblokkeersysteem.
23 ALT 80 45A, 55A:  Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER” “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
100 70A:

Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
20 HEATER 50 Airconditioningsysteem
21 AM1 40 Ontstekingsschakelaar;

Start systeem;

Verlichting relais;

Brandstofverwarmer;

“ECU-B”, “GAUGE” “POWER”.
22 AM2 30 Ontstekingssleutel
RELÈ
R1 Weerstand
R2 Achterlichten (TAIL)
R3 Koplampen (HEAD)
R4 Verwarmer
R5 Startmotor
R6 (EFI)

Zekeringkast motorruimte (type 2)

Toyota Hilux – zekering schema – zekeringkast motorruimte (type 2)
Zekering Amp [A] Beschrijving
1 – – –
2 HEAD (RH) 10 Rechter koplamp
3 HEAD (LH) 10 Linker koplamp
4 HEAD (RL) 10 Rechter koplamp (dimlicht)
5 HEAD (LL) 10 Linker koplamp (dimlicht)
6 TAIL 10 Achterlichten, nummerplaat verlichting
7 STA 7,5 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Start systeem;

Indicatoren en meters.
8 A / C 10 Airconditioningsysteem
9 – – –
10 – – –
11 – – –
12 – – –
13 – – –
14 HORN 15 Toeter
15 DOME 15 Audiosysteem;

Interne verlichting;

Klok;

Persoonlijke verlichting;

Extra deurverlichting;

Dagrijverlichting;

Indicatoren en meters.
16 OBD 7,5 Onboard diagnostisch systeem
17 EFI 15 2RZ-FE, 3RZ-FE:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
ECD 15 1KZ-TE, 5L-E:

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem
AM2 20 Diesel:

Ontstekingsysteem;

Multi-point brandstofinjectiesysteem;

Sequentieel brandstofinjectiesysteem.
18 ALT − S 7,5 Oplaadsysteem
19 DEFOG 15 Achterruitontvochtiger
20 STOP 20 Stoplichten
21 – – –
22 ABS 60 Benzine:

Antiblokkeersysteem
GLOW, ABS 80 Diesel:

Motor voorverwarmingssysteem;

Antiblokkeersysteem.
23 ALT 80 45A, 55A:  Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER” “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
100 70A:

Zekeringen “ABS”, “AM1”, “STA”,

“ECU-B”, “POWER”, “RADIO”,

“ACC”, “GAUGE”, “TURN”,

“ECUI G”, “WIPER”, “4WD”,

“HEATER”, “AC”, “TAIL”,

“PANEL”, “STOP” en “ALT-S”.
20 HEATER 50 Airconditioningsysteem
21 AM1 40 Ontstekingsschakelaar;

Start systeem;

Verlichting relais;

Brandstofverwarmer;

“ECU-B”, “GAUGE” “POWER”.
22 AM2 30 Ontstekingssleutel
RELÈ
R1 Weerstand
R2 Achterlichten (TAIL)
R3 Koplampen (HEAD)
R4 Verwarmer
R5 Startmotor
R6 (EFI)

Zekeringkast motorruimte (type 2)

Toyota Hilux – zekering schema – zekeringkast motorruimte (type 2)
Toyota Prius III facelift (2011-2016) – zekeringdoos
  • Toyota Corolla E15 (2007-2013) – batterij
  • Toyota RAV 4 III (2005-2012) – batterij
  • Toyota Yaris XP90 (2005-2013) – zekeringdoos
  • Toyota Prius (2015-2017) – zekeringdoos
  • Toyota Prius C (2011-2016) – zekeringdoos
  • Toyota FJ Cruiser (2006-2017) – zekeringdoos
  • Toyota Camry XV20 (1996-2001) – zekeringkast

    • Jeroen van Vliet

    Jeroen van Vliet

    Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.

    september 2026
    M D W D V Z Z
     123456
    78910111213
    14151617181920
    21222324252627
    282930
