In dit artikel vind je de schema’s van de zekeringkast van de Toyota Camry (XV40) (2007–2011), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Schema van zekeringen en relais – Toyota Camry (XV40)

Betreft nieuwe voertuigen in de jaren:

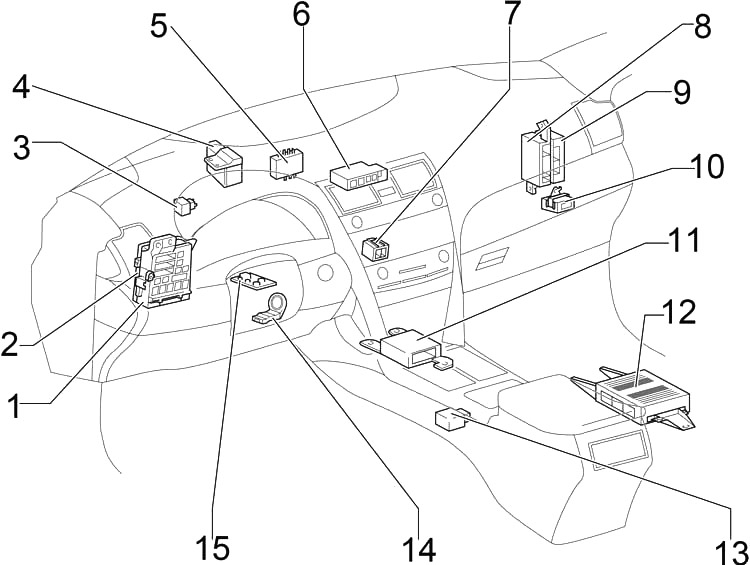

Interieur

1. Zekeringkast
2. Hoofd ECU
3. Activeer de knipperlicht
4. Verbindingsblok №3
5. Blok met identificatiecodes (met Smart systeem)
   Transponder sleutel ECU (zonder Smart systeem)
6. Verbindingsconnector (CAN)
7. Verbindingsblok №4
8. Airconditioning versterker
9. ECU certificering
10. TPMS ECU
11. Airbag sensor montagecentrum
12. Stereo versterker
13. Versnellingsbak controle ECU
14. Transponder sleutel versterker
15. Stuurwiel ECU

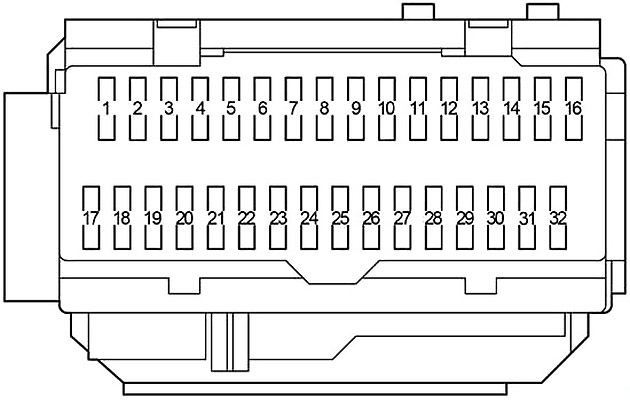

Schema van de zekeringkast in het interieur

De zekeringblok bevindt zich onder het dashboard aan de bestuurderszijde. Verwijder het deksel.

Nummer	Amperes [A]	Beschrijving
1	25	Achterste rechter elektrische raam
2	25	Achterste linker elektrische raam
3	7,5	Geen circuit
4	15	Mistlampen voor
5	7,5	Onboard diagnose systeem
6	7,5	Elektrische ramen
7	10	Remlichten, hoge remlicht, versnellingsbak controle systeem, multi-point/sequentieel injectiesysteem, hoofd ECU, antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remhulpsysteem, elektronische gaspedaal controle systeem
8	30	Geen circuit
9	–	Niet gebruikt
10	7,5	Multi-point/sequentieel injectiesysteem
11	7,5	Klimaatsysteem
12	25	Elektrische ramen
13	25	Hoofd ECU
14	30	Zonnescherm
15	15	Zijpositie verlichting voor, achterstoplichten, zijpositie verlichting achter, kentekenverlichting, achteruitrijlichten, richtingaanwijzers voor, hoofd ECU
16	7,5	Navigatiesysteem, stoelverwarmers, alarmlichten, klimaatsysteem, audiosysteem, klok, verlichting van het dashboardkastje, dashboardverlichting, stuurwiel schakelaars, voertuig stabiliteitscontrole systeem, tractiecontrole systeem
17	10	Hoofd ECU, ruitenwissers en voorruit sproeier, zonnedak, TPMS, elektrische koelventilatoren, automatisch antireflecterende coating in de achteruitkijkspiegel, navigatiesysteem
18	7,5	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remhulpsysteem, versnellingsbak controle systeem, automatische transmissie, cruise control systeem
19	10	Klimaatsysteem, achterruit ontdooiing
20	10	Ruitenwissers en voorruit sproeier
21	20	Stoelverwarmers
22	10	Noodverlichting, oplaadsysteem, multi-point/sequentieel injectiesysteem, alarmlichten
23	25	Ruitenwissers en voorruit sproeier
24	7,5	Geen circuit
25	15	Multi-point/sequentieel injectiesysteem, start systeem
26	10	Multi-point/sequentieel injectiesysteem, alarmsysteem, SRS airbagsysteem, stuurslot systeem, voorpassagiers classificatiesysteem, slimme sleutel systeem, elektronische gaspedaal controle systeem
27	7,5	Instrumenten en meters, multifunctioneel display, klok
28	7,5	Klok, hoofd ECU, versnellingsbak controle systeem, buiten achteruitkijkspiegel, slimme sleutel systeem
29	20	Bij het voedingspunt
30	20	Bij het voedingspunt
31	7,5	Audiosysteem, navigatiesysteem
32	10	Ontdooiers van de buitenspiegels

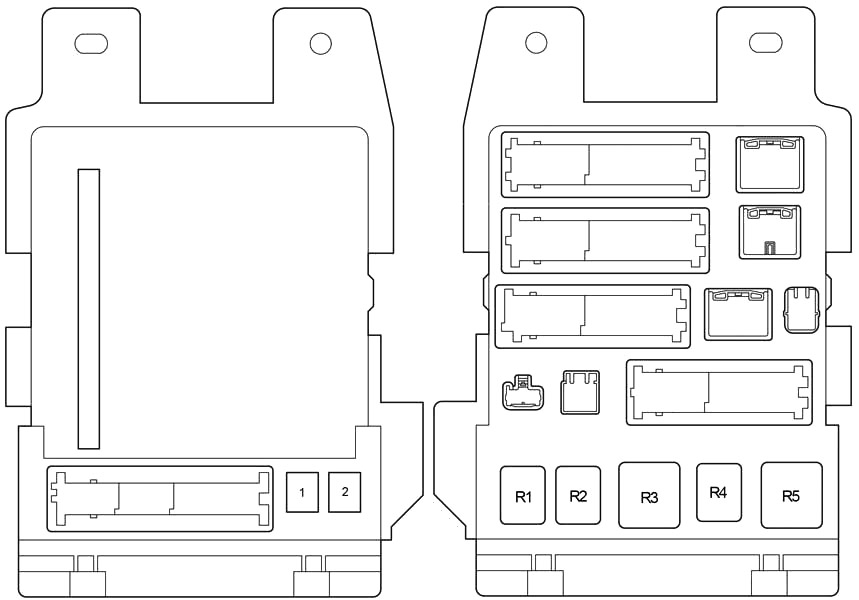

Nummer	Amperes [A]	Beschrijving
1	30	Elektrische stoelen
2	30	Elektrische ramen
Relais
R1	Mistlampen
R2	Achterlichten
R3	Accessoire relais
R4	Raam voeding
R5	Relais IG1

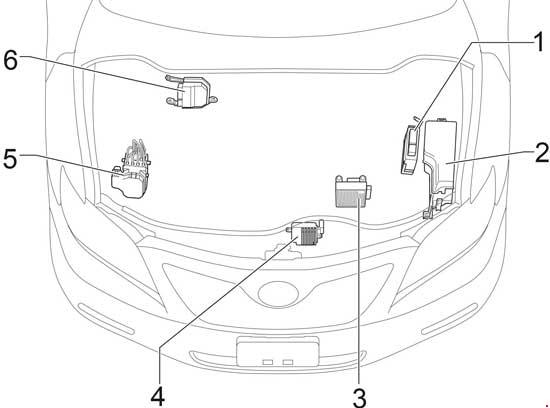

Motor

1. Motor controle module (2AZ-FE)
2. Zekeringkast
3. Versnellingsbak controle ECU
4. Koelventilator ECU
5. Slip controle ECU met actuator
6. Motor controle module (2GR-FE)

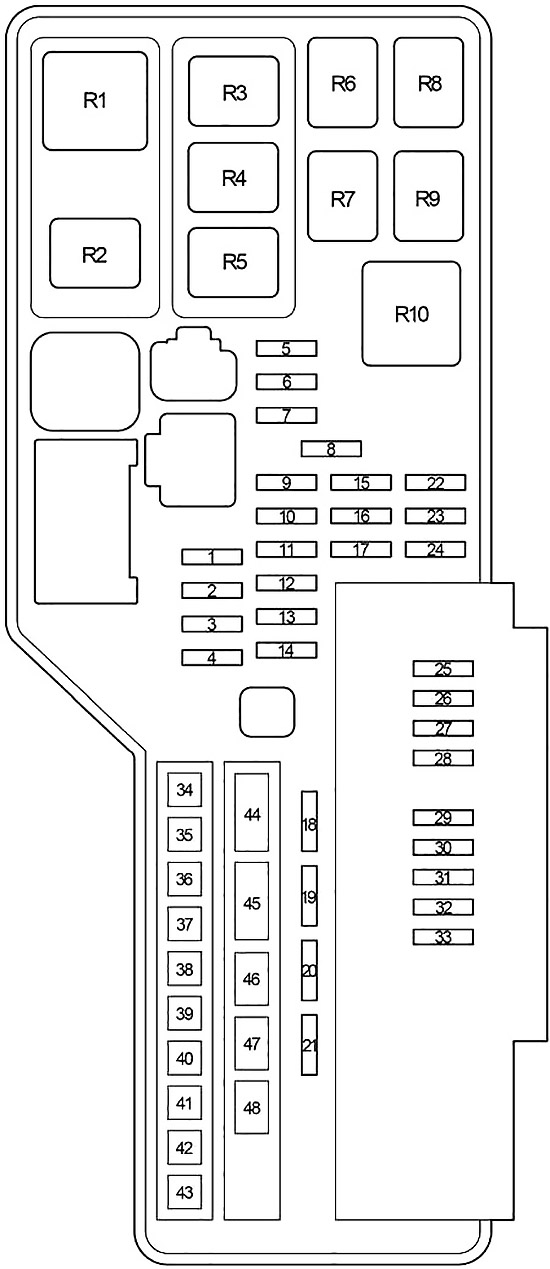

Schema van de zekeringkast in de motorruimte

Druk op de lip en verwijder het deksel.

Nummer	Amperes [A]	Beschrijving
1	–	Niet gebruikt
2	10	Achter mistlamp
3	15
4	–	Niet gebruikt
5	7,5	Start systeem
6	7,5	Oplaadsysteem
7	7,5	Geen circuit
8	–	Niet gebruikt
9	30	2AR-FE (2009-2011): Multi-point/sequentieel injectiesysteem
10	10	2GR-FE: geen circuit
11	10	Elektronische gaspedaal controle systeem
12	15	Activeer signaleringslichten, meter en indicatoren
13	20	Multi-point/sequentieel injectiesysteem, start systeem, INDICATOR №2, IGN, INJ
14	20	Stuurwiel vergrendelingssysteem
15	10	Toerenteller en indicatoren, verlichting van het compartiment, verlichting van de kofferbak, verlichting van de contactsleutel, verlichting van de buitendeuren, binnenverlichting, persoonlijke verlichting, klok, slimme sleutel systeem
16	10	Draadloze afstandsbediening, voorpassagiers classificatiesysteem, hoofd ECU, voertuig stabiliteitscontrole systeem;
17	15	Audiosysteem, navigatiesysteem
18	25	Hoofd ECU
19	–	–
20	25	Audiosysteem
21	30	Multi-point/sequentieel injectiesysteem, elektronische gaspedaal controle systeem, hoofd ECU, zekeringen “EFI №2” en “EFI №3”
22	–	Niet gebruikt
23	10	Multi-point/sequentieel injectiesysteem
24	15	Multi-point/sequentieel injectiesysteem
25	7,5	Claxon
26	20	Multi-point/sequentieel injectiesysteem
27	10	Instrumenten en meters
28	10	Alarmsysteem, slimme sleutel systeem, multi-point/sequentieel injectiesysteem, elektronische gaspedaal controle systeem
29	10	Claxon
30	15	Rechter koplamp (dimlicht)
31	15	Linker koplamp (dimlicht)
32	15	Rechter koplamp (grootlicht)
33	15	Linker koplamp (grootlicht)
34	50	Klimaatsysteem
35	50	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remhulpsysteem
36	50	2GR-FE: Elektrische koelventilatoren
37	30	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remhulpsysteem
38	50	Achterruit ontdooiing, zekering “MIR HTR”
39	30	Geen circuit
40	30	Geen circuit
41	40	2AR-FE: Elektrische koelventilatoren
42	40	2AR-FE: Elektrische koelventilatoren
43	30	Geen circuit
44	120	“RR FOG”, “FR DEF”, “AM2”, “ALT−S”, “MAYDAY/TEL”, “E−ACM”, “ETCS”, “HAZ”, “IG2”, “STR LOCK”, “CAPPUCCIO”, “ECU-B nr. 1”, “RADIO nr. 1”, “EFI HOOFD”, “AMPLIFICATORE”, “PORTA nr. 1”, “EFI nr. 3”, “EFI nr. 2”, “S-HORN”, “A/F”, “MPX−B”, “EFI nr. 1”, “HORN”, “H−LP(RL)”, “H−LP(LL)”, “H−LP(RH)”, “H−LP(LH)”, “HTR”, “ABS №1”, “FAN MAIN”, “ABS №2”, “RR DEF”, “RR PWR seat ”, “H−LP CLN”, “CDS FAN ”, “RDI FAN”, “MSB”, “ALT” en “ST/AM2” zekeringen
45	–	Niet gebruikt
46	–	Niet gebruikt
47	–	Niet gebruikt
48	30	Start systeem, INDICATOR №2, IGN, INJ
Relais
R1	VSC №2
R2	VSC №1
R3	2AZ-FE: Elektrische koelventilator (№1)
R4	2AZ-FE: Elektrische koelventilator (№3)
R5	2AZ-FE: Elektrische koelventilator (№2)
	2GR-FE: elektrische koelventilator
R6	Starten
R7	Ontsteking
R8	MGC relais
R9	ST CUT relais
R10	Achterruit ontdooiing
