Toyota Matrix E140 (2009-2014) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringenkast van de Toyota Matrix E140 (2009–2014), ontdek je waar de zekeringenpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Zekeringen en relais – Toyota Matrix E140

Betreft nieuwe voertuigen in de jaren:

2009, 2010, 2011, 2012, 2013, 2014.

Zekeringen in het interieur

De zekeringenkast bevindt zich onder het dashboard (links), onder het deksel.

Nummer	Amperages [A]	Beschrijving
1	10	Position lights, achterlichten, kentekenverlichting, multi-point/sequential brandstofinjectiesysteem, dashboardverlichting
2	7,5	Verlichting schakelaar
3	20	Elektrische ramen
4	20	Elektrische ramen
5	20	Elektrische ramen
6	20	Zonnescherm
7	15	Aansteker, elektrische aansluiting
8	7,5	Buitenspiegels, audiosysteem, carrosseriecomputer, klok, versnellingspook controle systeem
9	7,5	Geen circuit
10	15	Geen circuit
11	7,5	SRS airbagsysteem, multi-point/sequential brandstofinjectiesysteem, classificatiesysteem voor voorpassagiers
12	7,5	Teller en indicatoren
13	10	Airconditioning, achterruitontdooiing
14	25	Ruitenwissers
15	15	Achterruitwisser
16	15	Voorruitwisser
17	10	Hoofd ECU, elektrische stuurbekrachtiging, elektrische koelventilatoren, versnellingspook controle systeem, antiblokkeersysteem, multi-point/sequential brandstofinjectiesysteem, bandenspanning waarschuwing systeem, voertuig stabiliteits controle systeem
18	10	Achteruitrijlichten, laad systeem, achterruitontdooiing
19	7,5	Onboard diagnose systeem
20	10	Remlichten, antiblokkeersysteem remlichten bovenaan, voertuig stabiliteits controle systeem, multi-point/sequential brandstofinjectiesysteem, versnellingspook controle systeem
21	25	Voeding voor de deurvergrendeling
22	25	Aansteker, ACC
24	7,5	Vierwielaandrijving
25	7,5	Start systeem, versnellingspook controle systeem, ACC, CIG
26	30	Achterruitontdooiing, MIR HTR, multi-point/sequential brandstofinjectiesysteem
27	30	Elektrische ramen

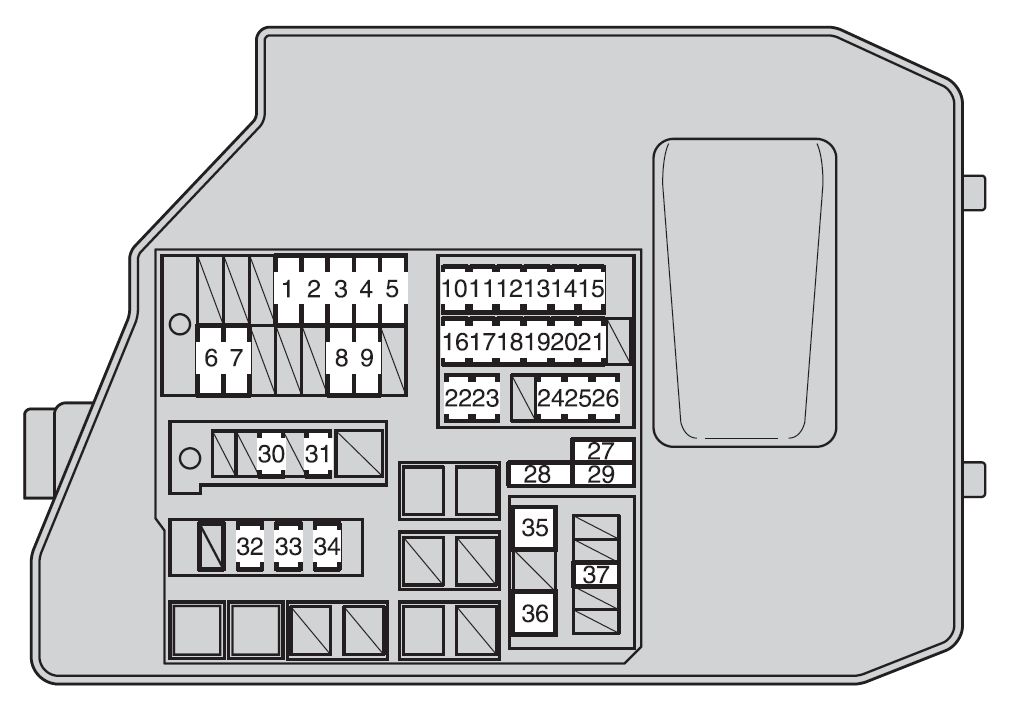

Zekeringen in de motorruimte

Bevindt zich in de motorruimte (links).

Nummer	Amperages [A]	Beschrijving
1	30	Koelventilator(en)
2	40	Koelventilator(en)
3	30	Antiblokkeersysteem, voertuig stabiliteits controle systeem
4	50	Antiblokkeersysteem, voertuig stabiliteits controle systeem
5	50	Airconditioning systeem
6	120	Laadsysteem, RDI VENTILATOR, CDS VENTILATOR, ABS Nr. 1, ABS Nr. 3, INVERTER, HTR, HTR Nr. SUB. 1, HTR Nr. SUB. 3. ACC, CIG, METER, IGN, ECU-IG Nr. 2, HTRIG, Ruitenwisser, Achterruitenwisser, AFDICHTING, ECU-IG Nr. 1, AM1, 4WD, DEUR, STOP, VOORDEUR, VOEDING, ACHTERDEUR, DEUR RL, OBD, ACC-B, ANTI-NEBBIA, ZONNESCHERM, DEF, MIR HTR, STAART, PANEEL
7	60	Elektrische stuurbekrachtiging
8	50	EFI HOOFD, HORN, IG2
9	50	H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI
10	10	Emissiebesturingssysteem
11	10	Multi-point/sequential brandstofinjectiesysteem
12	10	Rechter koplamp (groot licht)
13	10	Linker koplamp (groot licht)
14	10	Rechter koplamp (dimlicht), voorste mistlampen
15	10	Linker koplamp (dimlicht)
16	10	Multi-point/sequential brandstofinjectiesysteem
17	10	richtingaanwijzers, noodknipperlichten
18	7,5	Laadsysteem
19	7,5	Start systeem, multi-point/sequential brandstofinjectiesysteem;
20	30	Start systeem, multi-point/sequential brandstofinjectiesysteem;
21	20	Geen circuit
22	7,5	Start systeem
23	10	Motor immobilisatie systeem
24	10	Hoofd ECU, teller en indicatoren, dagrijverlichting, airconditioning systeem, draadloze afstandsbediening
25	15	Audiosysteem
26	10	Interieurverlichting, persoonlijke verlichting, klok
27	10	Reserve zekering
28	30	Reserve zekering
29	20	Reserve zekering
30	30	Audiosysteem
31	10	Geen circuit
32	20	Multi-point/sequential brandstofinjectiesysteem, EFI Nr. 1, EFI Nr. 2
33	10	Hoorn
34	15	Multi-point/sequential brandstofinjectiesysteem, start systeem, IGN, METER
35	30	PTC verwarming
36	30	PTC verwarming
37	15	AC INVERTER
