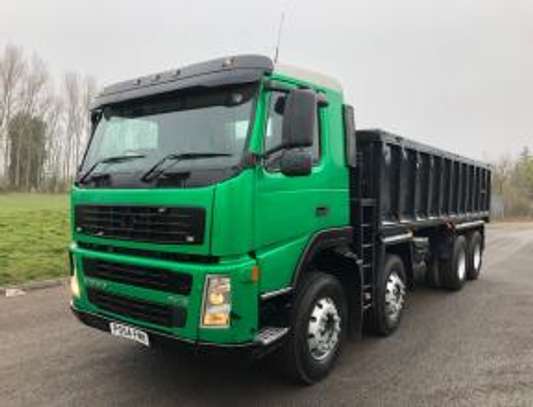

Volvo FM – zekeringdoos

Jeroen van Vliet

Volvo FM – schema van de zekeringkast



Hoofdzekeringen

De hoofdzekeringen bevinden zich in de hoofdzekeringkast binnen de batterijkast op het chassis.

Nr Amperes [A] Beschrijving
1 125 Verwarming
2 200 Hydraulische lift;

Inrichting.
3 125 Taxi
4 40 Voeding van de secundaire verlichting



In het relais en de zekeringkast

De zekeringen in de elektrische verdeeleenheid zijn meszekeringen, er worden twee verschillende types gebruikt.

Meszekeringen

Nr Beschrijving Amperes [A]
F1 TPM 10
F2 Verlichting, laadruimte 10
F3 Oplaadlamp, verlichting van de zitting 10
F4 Elektrisch verstelbare stoel;

Cabine kantelpomp;

Verlichting van de lading en de zitting.

 5
F5 Instrumentatie (kl. 30) 5
F6 Luchtontvochtiger 5
F7 Voertuigcontrole-eenheid;

Elektronische immobilizer.

 5
F8 Instrumentatie, TPM 5
F9 Stroomblok, gebiedsblok (in de transmissie) 5
F10 NOx-sensor;

Tolheffing.

 5
F11 Versnellingspook van de controle-eenheid 5
F12 Transmissie/retardator van de controle-eenheid 10
F13 Veegborstels 15
F14 Aansteker, lampenkast, middenstuk 10
F15 Waterafscheider;

Verwarming van het brandstoffilter;

Waterafvoerklep.

 10
F 16 Differentieelblok;

PTO.

 5
F17 Buitenzijde verlichting van de controle-eenheid 5
F18 Toeter;

Elektroventiel voor luchtcompressortoeter.

 10
F19 Klimatenheid;

FMS-gateway.

 5
F20 Centrale vergrendeling;

Stationaire verwarming.

 10
F21 Ventilator;

Airconditioning.

 15
F22 Verlichting voor instap 10
F23 Pneumatische ophangings 5
F24 Luchtontvochtiger;

Stationaire verwarming ADR;

Elektrisch verwarmde buitenspiegels.

 10
F25 Voeding, aanhanger ABS/EBS 20
F26 Carrosserie zekeringkast 30
F27 Elektrisch raam links omhoog;

Elektrisch verwarmde buitenspiegels.

 20
F28 ABS/EBS 20
F29 Koffiezetapparaat 30
F30 Elektrische ramen rechts 20
F31 Hoofdzekering voor zekeringen 95–97 20
F32 Klimatenheid 20
F33 Elektrische cabine kanteling 30
F34 Versterker 30
F35 Elektrisch verstelbare stoel 20
F36 Verlichting van de achteruitrijlichten, aanhanger 15
F37 Telefoon, Dynafleet 5
F38 Instaplampen 5
F39 Elektrisch verstelbare buitenspiegels 5
F40 Motorcontrole-eenheid 15
F41 Elektroventielen op de motor;

Elektrische brandstofpomp.

 10
F42 Voorverwarming van de motor relais;

Elektrisch bestuurde koelventilator.

 5
F43 Controle-eenheid van de carrosseriefabrikant BBM 5
F44 Spanningsomvormer voor radio/12 V aansluiting 15
F45 Spanningsomvormer voor 12 V aansluiting 15
F46 Waarschuwingslamp 15
F47 ACC 5
F48 ABS/EBS;

EBS-schakelaar.

 5
F49 Pneumatische ophangings/A-ride 3
F50 Telefoon 5
F51 Hydraulisch gecontroleerde as 5
F52 Inlaatluchtverwarming;

Radio relais overbelastingspositie.

 10
F53 Signaallicht op het dak 10
F54 Dynafleet, FMS-gateway 10
F55 Airbag;

Veiligheidsgordelspanner.

 5
F56 Vrij 5
F57 Versnellingspook/Retardator van de controle-eenheid 3
F58 D+ kortsluitrelais, alleen ADR 5
F59 Achteruitrijcamera, Dynafleet 5
F60 Hydraulisch gecontroleerde as 5
F61 Inbraakalarm, Volvo verbinding (SAM);

Vouwarm van de buitenspiegel, Japan.

 5
F62 Vrij 15
F63 Alcoholsysteem 10
F64 Tolheffingssysteem 10
F65 Centralesmeersysteem 10
F66 Open dak 10
F67 Plafondlampen, leeslampen 10
F68 Koelkast 10
F69 12 V uitgang 10
F70 ABS/EBS, aanhanger (kl. 15) 5
F71 Extra uitrusting 10
F72 Niveau-regelsysteem, koplampen 5
F73 Hydraulisch gecontroleerde as 5
F74 Koplamp sproeier (hogedruk) 15
F75 Elektrisch verwarmde stoelen 15
F76 Kortsluitrelais ADR D+;

Ventilator instrumentenpaneel.

 5
F77 Bij het dashboard, 24 V voedingsaansluiting 10
F78 24 V voedingsaansluiting, naast de sandwich 10
F79 12 V voor televisie 10
F95 Centrale vergrendeling 10
F96 Inbraakalarm 5
F97 Stationaire verwarming 15

LCM zekeringen

Nr Beschrijving Amperes [A]
1 Achterlicht van de aanhanger;

Remlichten en dimlichten, rechterzijde;

Achteruitrijlichten;

Achterste parkeerlichten.

 25
2 Dimlichten van de linker koplamp;

Mistlichten;

Waarschuwingslicht;

Waarschuwingssignaal.

 25
3 Remlichten van de aanhanger en achteruitrijlichten, linkerzijde;

Dimlichten rechterzijde.

 25
4 Parkeerlichten van de aanhanger en achteruitrijlichten, rechterzijde;

Remlicht linkerzijde.

 25
5 Achteruitrijlichten aanhanger;

Voorkant parkeerlichten rechts;

Dimlichten en richtingaanwijzers aanhanger, linkerzijde.

 25
6 Parkeerlichten van de aanhanger en voorkant parkeerlichten, linkerzijde;

Voorrichtingaanwijzers.

 25



Zekeringen in de batterijcontainer

Nr Beschrijving Amperes [A]
1 Tachograaf 5
2 Hoofdzekeringen F95–F97 20
3 AdBlue-systeem 20



Voor inrichting

56 X. Zekeringen voor inrichting

Nr Beschrijving Amperes [A]
1 Kl.30, B+ 15
2 Kl.30, B+ 15
3 Kl.15, rijpositie 15
4 Kl.15, rijpositie 15
5 Kl.61, dynamo 10
6 Vrij 10

56 P. Zekeringen voor inrichting (opties)

Nr Beschrijving Amperes [A]
1 Kl.30, B+ 15
2 Kl.30, B+ 15
3 Kl.30, B+ 15
4 Kl.30, B+ 15
5 Vrij 10
6 Vrij 10

Inrichtingsrelais voor de passagiersstoel

Nr Beschrijving
37 Parkeerlichten
38 Drukselectie, kiepaanhanger
39 Vacuum, voor inrichting
40 Vacuum, voor inrichting
41 Vacuum, voor inrichting
42 Koplampen
43 Externe motorstart
44 Achteruitrijlicht
45 Activering van de rem (achteruitrijblokkering)
46 Vacuum, voor inrichting
47 Vacuum, voor inrichting
