Volvo XC60 Recharge Plug-in Hybrid (2021-2022) – zekeringdoos

Jeroen van Vliet

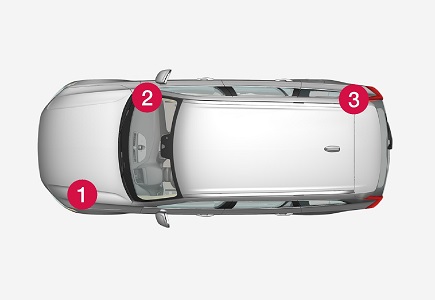

Volvo XC60 Plug-in Hybrid – schema van de zekeringen

Productiejaar: 2021, 2022.

Zekeringen voor sigarettenaansteker (voedingspunten) in de Volvo XC60 Plug-in Hybrid zijn de zekeringen 24 (voor), 26 (kofferbak) in de zekeringkast in de motorruimte.

2021

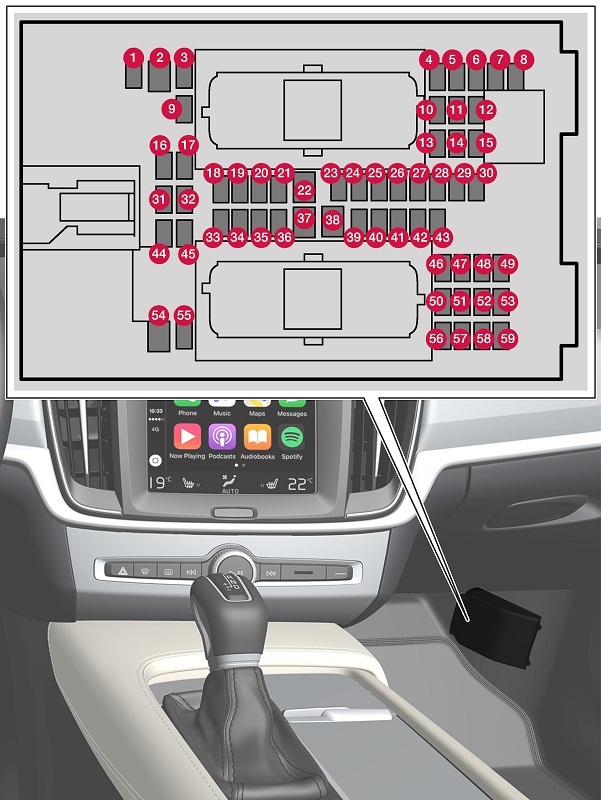

Zekeringen onder het dashboard

.

Nummer Beschrijving Ampère [A] Type
1 Controlemodule, 48 V batterij 10 Micro
2 – – MCase
3 – – Micro
4 Bewegingssensor 5 Micro
5 – – Micro
6 Bestuurdersdisplay 5 Micro
7 Toetsenbord, middenconsole 5 Micro
8 Zonnesensor 5 Micro
9 – – Micro
10 – – Micro
11 Elektronische stuurmodule 5 Micro
12 Controlemodule, startknop en handrem 5 Micro
13 Verwarmd stuur 15 Micro
14 – – Micro
15 – – Micro
16 – – Micro
17 – – Micro
18 Controlemodule, klimaatregeling 10 Micro
19 Stuurwielvergrendeling 7,5 Micro
20 Diagnosepoort OBD-II 10 Micro
21 Centralescherm 5 Micro
22 Ventilatormodule van het klimaatbeheersingssysteem, vooraan 40 MCase
23 USB-hub 5 Micro
24 Verlichtingsbedieningselementen;

Verlichtingsschakelaar van het interieur;

Dimming, binnenspiegel;

Regen- en lichtsensoren;

Elektrisch verstelbare voorstoelen;

Bedieningspanelen, achterdeuren;

Ventilatormodule, klimaatregeling;

Toetsenbord, console tussen de stoelen, beenruimte in de achterstoelen.

 7,5 Micro
25 – – Micro
26 Plafondconsole 20 Micro
27 Projectiescherm op de voorruit 5 Micro
28 Verlichtingsschakelaar van het interieur 5 Micro
29 Draadloze oplaadplaat 5 Micro
30 Display van de plafondconsole 5 Micro
31 – – Micro
32 – – Micro
33 – – Micro
34 Elektrische motor, achter 20 Micro
35 Controlemodule, internetconnectiviteit van de auto;

Controlemodule, Volvo On Call.

 5 Micro
36 – – Micro
37 Audioapparaat (versterker) 40 MCase
38 – – MCase
39 Antenne-module (TCAM) 5 Micro
40 Controlemodule, comfortfuncties van de voorstoel 5 Micro
41 Alcoholslot 5 Micro
42 Achterruitwisser 15 Micro
43 Controlemodule, brandstofpomp 15 Micro
44 Relaisspoel, olie pomp van de versnellingsbak 5 Micro
45 Controlemodule, functies van rijassistentie 5 Micro
46 Verwarming van de bestuurdersstoel 15 Micro
47 Verwarming van de voorpassagiersstoel 15 Micro
48 Koelvloeistofpomp 7,5 Micro
49 – – Micro
50 Elektrisch verstelbare bestuurdersstoel 20 Micro
51 Module, actieve vering 20 Micro
52 Opening van de kofferbakdeksel/achterklep met voetbeweging 5 Micro
53 – – Micro
54 – – MCase
55 – – Micro
56 Elektrisch verstelbare voorpassagiersstoel 20 Micro
57 – – Micro
58 – – Micro
59 Hoofdzekering voor de zekeringen 52, 53, 57 en 58 15 Micro

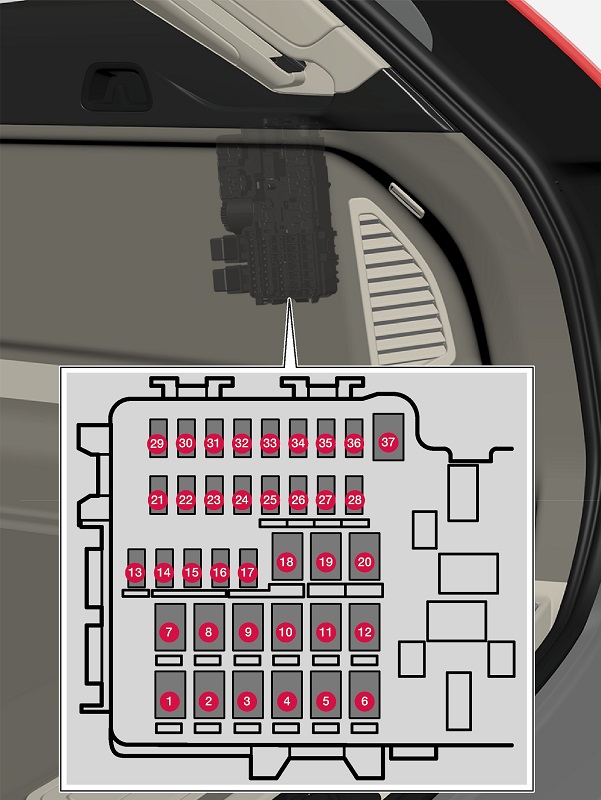

Zekeringen in de kofferbak

.

Nummer Beschrijving Ampère [A] Type
1 Verwarming van de achterruit 30 MCase
2 Centrale elektrische controlemodule 40 MCase
3 Compressorpomp, luchtvering 40 MCase
4 – – MCase
5 – – MCase
6 – – MCase
7 Deurmodule, achter rechts 20 MCase
8 Controlemodule van het systeem voor het reduceren van stikstofoxiden (NOx) (alleen dieselmotor) 30 MCase
– –
9 Elektrische achterklep 25 MCase
10 Deurmodule, voor rechts 20 MCase
11 Controlemodule van de trekhaak 40 MCase
12 Veiligheidsgordelspanner, rechterzijde 40 MCase
13 Interne spoelen van relais 5 Micro
14 Controlemodule van het systeem voor het reduceren van stikstofoxiden (NOx) in de dieselmotor 15 Micro
15 Deurmodule, achter links 20 Micro
16 Alcoholslot 5 Micro
17 – – Micro
18 Controlemodule van de trekhaak 25 MCase
Accessoiremodule 40
19 Deurmodule, voor links 20 MCase
20 Veiligheidsgordelspanner, linkerzijde 40 MCase
21 Parkeercamera 5 Micro
22 – – Micro
23 – – Micro
24 Voorbereide positie voor speciaal voertuig 5 Micro
25 Voeding met contact aan 10 Micro
26 – – Micro
27 – – Micro
28 Verwarming van de achterste linkerstoel 15 Micro
29 – – Micro
30 Blind Spot Information (BLIS) 5 Micro
31 – – Micro
32 Veiligheidsgordelspanner, rechterzijde 5 Micro
33 Actuator, uitlaatsysteem (benzinemotor) 5 Micro
34 – – Micro
35 Controlemodule All Wheel Drive (AWD) 15 Micro
36 Verwarming van de achterste rechterstoel 15 Micro
37 – – MCase

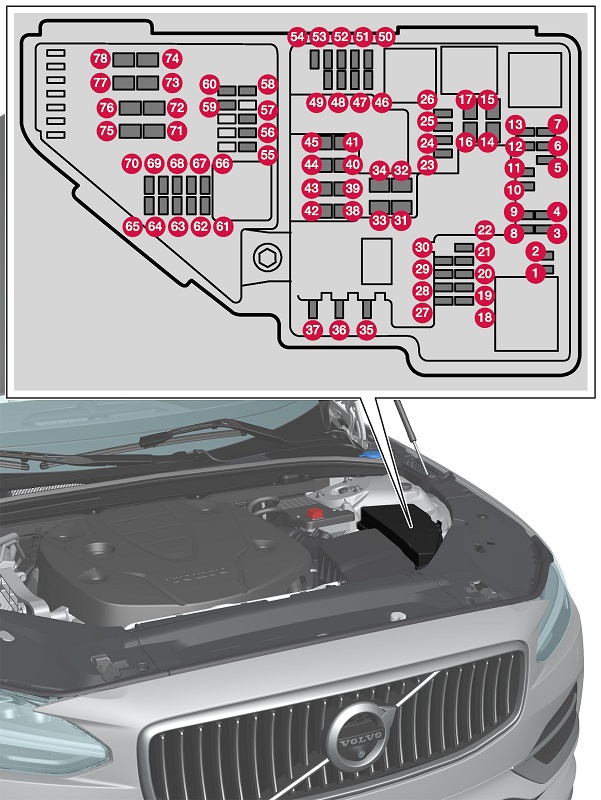

Zekeringen in de motorruimte

.

Nummer Beschrijving Ampère [A] Type
1 – – Micro
2 – – Micro
3 – – Micro
4 Controlemodule, actuator van de versnellingsbak 5 Micro
5 Controlemodule, verwarming van de koelvloeistof 5 Micro
6 Klimatisering 5 Micro
7 Controlemodule, hybride systeem batterij;

Hoge spanningsomvormer, hoge spanningsgenerator/startmotor.

 5 Micro
8 – – Micro
9 – – Micro
10 Controlemodule, hybride systeem batterij;

Hoge spanningsomvormer, hoge spanningsgenerator/startmotor.

 10 Micro
11 Oplaadmodule 5 Micro
12 Afsluitklep, koeling van de hybride systeem batterij;

Koelvloeistofpomp, hybride systeem batterij.

 15 Micro
13 Koelvloeistofpomp, elektrische aandrijfsysteem 15 Micro
14 Koelventilator, hybride systeemcomponenten 25 MCase
15 – – MCase
16 – – MCase
17 – – MCase
18 Rekenmodule 5 Micro
19 – – Micro
20 – – Micro
21 – – Micro
22 – – Micro
23 USB-poort, console tussen de stoelen, achter 7,5 Micro
24 Voeding 12 V, console tussen de stoelen, voor 15 Micro
25 – – Micro
26 Elektrische voeding 12 V in de bagageruimte 15 Micro
27 Reservezekering 5 Micro
28 Linker koplamp 15 Micro
29 Rechter koplamp 15 Micro
30 Reservezekering 10 Micro
31 Verwarming van de voorruit, linkerzijde Aansluiting MCase
32 Verwarming van de voorruit, rechterzijde 40 MCase
33 Verlichting van de koplampen 25 MCase
34 Verlichting van de voorruit 25 MCase
35 – – Micro
36 Geluidssignaal (claxon) 20 Micro
37 Waarschuwingssirene 5 Micro
38 Controlemodule, remsysteem (kleppen, handrem) 30 MCase
39 Voorruitwissers 30 MCase
40 Verlichting van de achterruit 25 MCase
41 Verwarming van de voorruit, rechterzijde 40 MCase
42 Standverwarming 20 MCase
43 – – MCase
44 – – MCase
45 Verwarming van de voorruit, rechterzijde Aansluiting MCase
46 Voeding met contact aan:

Motorcontrole-eenheid, versnellingsbakcomponenten, elektrische stuurbekrachtiging, centrale elektronische module

 5 Micro
47 Geluidniveau buiten de auto (specifieke markten) 5 Micro
48 Rechter koplamp 15 Micro
49 Alcoholslot 5 Micro
50 – – Micro
51 Radar, vooraan 5 Micro
52 Botsmodule (SRS) 5 Micro
53 Linker koplamp 15 Micro
54 Versnellingspedaalsensor 5 Micro
55 Controlemodule van de versnellingsbak;

Controlemodule, versnellingspook.

 15 Micro
56 Motorcontrolemodule (ECM) 5 Micro
57 – – Micro
58 – – Micro
59 – – Micro
60 – – Micro
61 Motorcontrolemodule (ECM);

Controlemodule van het gasklephuis;

Actuator, schakelaar, compressor.

 20 Micro
62 Motorcomponenten groep 1 (componenten gerelateerd aan de werking van de motor, inclusief turbocharger/compressor. De samenstelling hangt af van de motorvariant). 10 Micro
63 Motorcomponenten groep 2 (componenten gerelateerd aan de werking van de motor, inclusief turbocharger. De samenstelling hangt af van de motorvariant);

Schakelklep, klimaatregeling.

 7,5 Micro
64 Controlemodule, spoilerklep;

Controlemodule, radiateurklep.

 5 Micro
65 – – Micro
66 Lambdasensor 15 Micro
67 Elektromagnetische klep van de motorolie pomp;

Lambdasensoren;

Elektromagnetische klep van de airconditioningcompressor.

 15 Micro
68 – – Micro
69 Motorcontrolemodule (ECM) 20 Micro
70 Koplampen/ontstekingsspoel 15 Micro
71 – – MCase
72 – – MCase
73 Controlemodule, olie pomp van de versnellingsbak 30 MCase
74 – – MCase
75 Actuator, versnellingsbak 25 MCase
76 – – MCase
77 – – MCase
78 – – MCase

2022

Zekeringen onder het dashboard

Nummer Beschrijving Ampère [A] Type
1 Controlemodule, 48 V batterij 10 Micro
2 – – MCase
3 – – Micro
4 Bewegingssensor 5 Micro
5 – – Micro
6 Bestuurdersdisplay 5 Micro
7 Toetsenbord, middenconsole 5 Micro
8 Zonnesensor 5 Micro
9 – – Micro
10 Controlemodule, infotainmentsysteem 15 Micro
11 Elektronische stuurmodule 5 Micro
12 Controlemodule, startknop en handrem 5 Micro
13 Verwarmd stuur 15 Micro
14 – – Micro
15 – – Micro
16 – – Micro
17 – – Micro
18 Controlemodule, klimaatregeling 10 Micro
19 Stuurwielvergrendeling 7,5 Micro
20 Diagnosepoort OBD-II 10 Micro
21 Centralescherm 5 Micro
22 Ventilatormodule van het klimaatbeheersingssysteem, vooraan 40 MCase
23 USB-hub 5 Micro
24 Verlichtingsbedieningselementen;

Verlichtingsschakelaar van het interieur;

Dimming, binnenspiegel;

Regen- en lichtsensoren;

Elektrisch verstelbare voorstoelen;

Bedieningspanelen, achterdeuren;

Ventilatormodule, klimaatregeling;

Toetsenbord, console tussen de stoelen, beenruimte in de achterstoelen.

 7,5 Micro
25 – – Micro
26 Plafondconsole 20 Micro
27 Projectiescherm op de voorruit 5 Micro
28 Verlichtingsschakelaar van het interieur 5 Micro
29 Draadloze oplaadplaat 5 Micro
30 Display van de plafondconsole 5 Micro
31 – – Micro
32 – – Micro
33 – – Micro
34 Elektrische motor, achter 20 Micro
35 Controlemodule, internetconnectiviteit van de auto;

Controlemodule, Volvo On Call.

 5 Micro
36 – – Micro
37 Audioapparaat (versterker) 40 MCase
38 – – MCase
39 Antenne-module (TCAM) 5 Micro
40 Controlemodule, comfortfuncties van de voorstoel 5 Micro
41 Alcoholslot 5 Micro
42 Achterruitwisser 15 Micro
43 Controlemodule, brandstofpomp 15 Micro
44 Relaisspoel, olie pomp van de versnellingsbak 5 Micro
45 Controlemodule, functies van rijassistentie 5 Micro
46 Verwarming van de bestuurdersstoel 15 Micro
47 Verwarming van de voorpassagiersstoel 15 Micro
48 Koelvloeistofpomp 7,5 Micro
49 – – Micro
50 Elektrisch verstelbare bestuurdersstoel 20 Micro
51 Module, actieve vering 20 Micro
52 Opening van de kofferbakdeksel/achterklep met voetbeweging 5 Micro
53 – – Micro
54 – – MCase
55 – – Micro
56 Elektrisch verstelbare voorpassagiersstoel 20 Micro
57 – – Micro
58 – – Micro
59 Hoofdzekering van het infotainmentsysteem 15 Micro

Zekeringen in de kofferbak

Nummer Beschrijving Ampère [A] Type
1 Verwarming van de achterruit 30 MCase
2 Centrale elektrische controlemodule 40 MCase
3 Compressorpomp, luchtvering 40 MCase
4 – – MCase
5 – – MCase
6 – – MCase
7 Deurmodule, achter rechts 20 MCase
8 Controlemodule van het systeem voor het reduceren van stikstofoxiden (NOx) (alleen dieselmotor) 30 MCase
9 Elektrische achterklep 25 MCase
10 Deurmodule, voor rechts 20 MCase
11 Controlemodule van de trekhaak 40 MCase
12 Veiligheidsgordelspanner, rechterzijde 40 MCase
13 Interne spoelen van relais 5 Micro
14 Controlemodule van het systeem voor het reduceren van stikstofoxiden (NOx) in de dieselmotor 15 Micro
15 Deurmodule, achter links 20 Micro
16 Alcoholslot 5 Micro
17 – – Micro
18 Controlemodule van de trekhaak 25 MCase
Accessoiremodule 40
19 Deurmodule, voor links 20 MCase
20 Veiligheidsgordelspanner, linkerzijde 40 MCase
21 Parkeercamera 5 Micro
22 – – Micro
23 – – Micro
24 Voorbereide positie voor speciaal voertuig 5 Micro
25 Voeding met contact aan 10 Micro
26 – – Micro
27 – – Micro
28 Verwarming van de achterste linkerstoel 15 Micro
29 – – Micro
30 Blind Spot Information (BLIS) 5 Micro
31 – – Micro
32 Veiligheidsgordelspanner, rechterzijde 5 Micro
33 Actuator, uitlaatsysteem (benzinemotor) 5 Micro
34 – – Micro
35 Controlemodule All Wheel Drive (AWD) 15 Micro
36 Verwarming van de achterste rechterstoel 15 Micro
37 – – MCase

Zekeringen in de motorruimte

Nummer Beschrijving Ampère [A] Type
1 – – Micro
2 – – Micro
3 – – Micro
4 Controlemodule, actuator van de versnellingsbak 5 Micro
5 Controlemodule, verwarming van de koelvloeistof 5 Micro
6 Klimatisering 5 Micro
7 Controlemodule, hybride systeem batterij;

Hoge spanningsomvormer, hoge spanningsgenerator/startmotor.

 5 Micro
8 – – Micro
9 – – Micro
10 Controlemodule, hybride systeem batterij;

Hoge spanningsomvormer, hoge spanningsgenerator/startmotor.

 10 Micro
11 Oplaadmodule 5 Micro
12 Afsluitklep, koeling van de hybride systeem batterij;

Koelvloeistofpomp, hybride systeem batterij.

 15 Micro
13 Koelvloeistofpomp, elektrische aandrijfsysteem 15 Micro
14 Koelventilator, hybride systeemcomponenten 25 MCase
15 – – MCase
16 – – MCase
17 – – MCase
18 Rekenmodule 5 Micro
19 – – Micro
20 – – Micro
21 – – Micro
22 – – Micro
23 USB-poort, console tussen de stoelen, achter 7,5 Micro
24 Voeding 12 V, console tussen de stoelen, voor 15 Micro
25 – – Micro
26 Elektrische voeding 12 V in de bagageruimte 15 Micro
27 Reservezekering 5 Micro
28 Linker koplamp 15 Micro
29 Rechter koplamp 15 Micro
30 Reservezekering 10 Micro

Post correlati:

  1. Volvo FM – zekeringdoos
  2. Volvo S40 en V40 (1995-2004) – zekeringdoos
  3. Volvo C40 Recharge (2022) – zekeringdoos
  4. Volvo C40 (2021-…) – zekeringkast
  5. Volvo XC90 Plug-in Hybrid (2021-2022) – zekeringdoos
  6. Volvo XC90 Twin Engine (2020) – zekeringdoos
  7. Volvo V50 (2004-2012) – zekeringdoos
  8. Volvo V90 (2017-2022) – zekeringdoos
Leggere  Volvo V40 II (sinds 2012) - batterij

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
