Volvo XC90 (2003) – schema van de zekeringkast

De eerste generatie Volvo XC90 wordt geproduceerd sinds 2002. Het is een middelgrote crossover SUV. De eerste auto van dit type in het aanbod van het Zweedse merk. In 2005 was het het populairste voertuig van Volvo. Het grootste succes van de XC90 was in de VS. In 2014 werd de tweede generatie gepresenteerd.

Controleer onze site:

Productiejaar: 2003.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volvo XC90 (2003) is de zekering 11 in de zekeringkast op het dashboard.

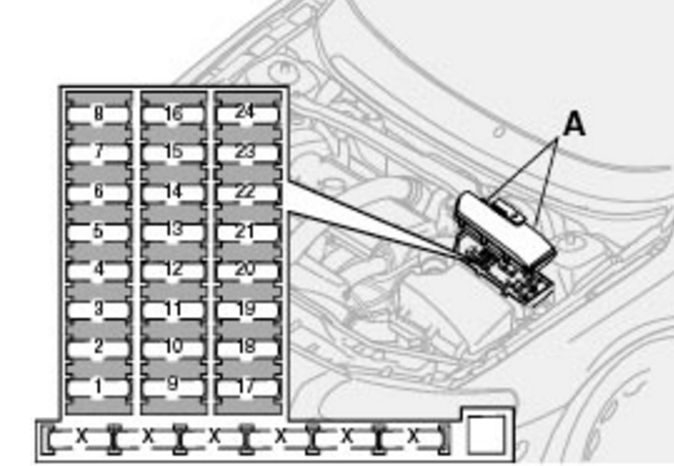

Zekeringen – motorcompartiment

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	–	–
3	Vacuum pomp	15
4	Zuurstofsensoren	20
5	Verwarmde oliepan; Elektromagnetische kleppen.	10
6	Massa lucht sensor; Motorbesturingsmodule; Injectoren.	15
7	–	–
8	Airconditioningcompressor; Gaspedaal positie sensor; Ventilator E-box.	10
9	Toeter	15
10	Achterklep ruit sproeier	10
11	Airconditioningcompressor; Ontstekingsspoelen.	20
12	Remlichtcontact	5
13	Ruitenwissers	25
14	ABS / DSTC	30
15	Koplampen sproeier	35
16	Voorruit sproeier	15
17	Rechter dimlicht	10
18	Linker dimlicht	10
19	ABS / DSTC	30
20	Dimlichten, links	15
21	Dimlichten, rechts	15
22	Startmotor	25
23	Motorbesturingsmodule, motor relais	5
24	–	–

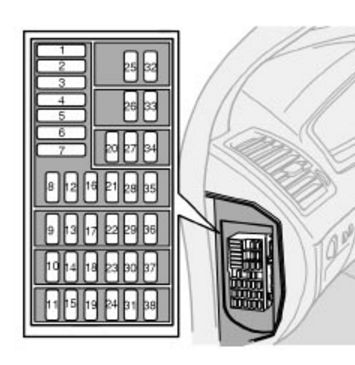

Zekeringen in het interieur (op de rand van het dashboard)

Volvo XC90 – zekeringen – interieur (op de rand van het dashboard)

Nr	Beschrijving	Amperages [A]
1	Ventilator – verwarmingssysteem	30
2	Audio versterker	30
3	Elektrisch verstelbare bestuurdersstoel	30
4	Elektrisch verstelbare passagiersstoel (optie)	30
5	Bestuurdersdeur – centrale vergrendeling, elektrische ramen, buitenspiegel	25
6	Voorkant passagiersdeur – centrale vergrendeling, elektrische ramen, buitenspiegel	25
7	Achterdeur – elektrische ramen, kinderbeveiliging	30
8	–	–
9	–	–
10	Elektrisch verstelbare passagiersstoel	5
11	12V aansluiting	7,5
12	Contact sleutel (30-voeding); Centrale elektronische module; Startmotor relais; SRS; Antenne ring; Motorbesturingssysteem.	10
13	–	–
14	Centrale elektronische module (plafond); Aanvullende verlichting (plafond).	10
15	–	–
16	Snelheidsafhankelijke stuurbekrachtiging (alleen T6)	5
17	ABS / DSTC	5
18	Verwarmde bestuurdersstoel (optie)	15
19	Verwarmde passagiersstoel (optie)	15
20	Infotainment systeem	10
21	Voeding voor relais D1: airconditioningsysteem, elektrische bestuurdersstoel, dashboard	10
22	Schakelmodule koplampen, airconditioningsysteem, boorddiagnose-interface, stuurkolommodules	5
23	Knipperlichten	20
24	Automatische transmissie – versnellingsslot, verlengde vooruitgang D2	10
25	Brandstofpomp	15
26	Open dak (optie)	15
27	Centrale elektronische module; Verlichting van de cosmetische spiegel; Aanvullende verlichting; Verlichting van het dashboard; Alarm sirene *.	10
28	Alarm sirene *	5
29	–	–
30	Dagrijverlichting	10
31	Dagrijverlichting	10
32	Voor- en achterlichten links	7,5
33	Voor- en achterlichten rechts; Verlichting van het kenteken.	7,5
34	Voor mistlampen	15
35	–	–
36	Dimlichten	20
37	Navigatiesysteem (optie); DVD-speler.	10
38	Dimlichten; Bi-xenon dimlichten (optie).	15
* Houd er rekening mee dat als deze zekeringen niet intact zijn of zijn verwijderd, het alarm niet zal afgaan.

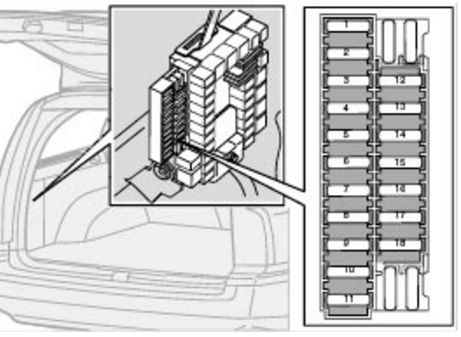

Zekeringen in de bagageruimte

Nr	Beschrijving	Amperages [A]
1	Achterste elektrische module; Verlichting van de bagageruimte.	10
2	Achter mistlamp	10
3	Remlichten	15
4	Reserve lampen	10
5	Ontdooiing achterruit, relais 15I – accessoires (achter)	5
6	Achterklep vergrendeling	10
7	12V aansluiting in de bagageruimte	15
8	Centrale vergrendeling achterdeuren en achterklep; Brandstoftank klep.	20
9	Trekkhaak (30 vooruitgangen)	15
10	Antenne	5
11	Accessoire controle module (AEM)	15
12	Achterruit sproeier	15
13	Subwoofer; Achter airconditioning (optie).	15
14	Remlichten	7,5
15	Trekkhaak (voeding 15 I); Parkeerhulp systeem (optie).	20
16	–	–
17	4WD controle module	7,5
18	–	–

Volvo XC90 (2004) – schema van de zekeringkast

Productiejaar: 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volvo XC90 (2004) is de zekering 11 in de zekeringkast op het dashboard.

Zekeringen – motorcompartiment

Nr	Beschrijving	Amp [A]
1	Accessoires	25
2	–	–
3	–	–
4	Zuurstofsensoren	20
5	Verwarmde oliepan; Elektromagnetische kleppen.	10
6	Massasensor; Motorbesturingsmodule; Injectoren.	15
7	–	–
8	Airconditioningcompressor; Gaspedaal positie sensor; Ventilator E-box.	10
9	–	–
10	–	–
11	Ontstekingsspoelen	20
12	–	–
13	Ruitenwissers	25
14	ABS	30
15	Koplampen sproeier	35
16	Voorruit sproeier	15
17	Rechter dimlicht	10
18	Linker dimlicht	10
19	ABS	30
20	Dimlichten, links	15
21	Dimlichten, rechts	15
22	Startmotor	25
23	Motorbesturingsmodule; Motor relais.	5
24	–	–
