Volvo C40 (2021-…) – zekeringkast

juli 18, 2025 Jeroen van Vliet

Indice

Volvo C40 – schema van de zekeringen

Productiejaar: 2021.

Sigarettenaansteker zekeringen (voedingspunten) in de Volvo C40 zijn de zekeringen 2 (voor), 4 (kofferbak) in de zekeringkast in het interieur.

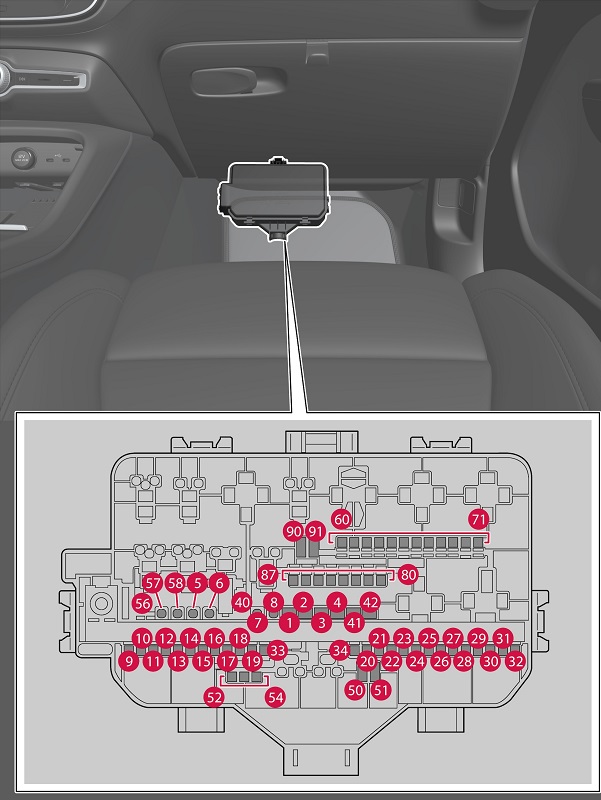

Zekeringen onder het dashboard

Nummer	Beschrijving	Ampère [A]	Type
1	Audio-apparaat (versterker)	40	MCase (met uitsparingen)
2	Elektronisch module A	40	MCase (met uitsparingen)
3	Elektronisch module B	40	MCase (met uitsparingen)
4	Ventilator, airconditioning, voor	40	MCase (met uitsparingen)

5	Elektrische achterklep	25	MCase
6	Elektrisch verstelbare stoel, links	20	MCase
7	Elektrisch verstelbare stoel, rechts	20	MCase
8	–	–	MCase
9	Deurmodule, achter rechts	20	Micro
10	Deurmodule, achter links	20	Micro
11	Deurmodule, voor links	20	Micro
12	Achterverlichting	15	Micro
13	Deurmodule, voor rechts	20	Micro
14	Stoelverwarming, achter	15	Micro
15	Veiligheidsmodule (ASDM) Omvormer, achterste elektrische motoren	5	Micro
16	Rekenmodule	5	Micro
17	Stralingssensor	5	Micro
18	Stuurwielvergrendeling	7,5	Micro
19	Controlemodule, airconditioning	7,5	Micro

20	Bewegingssensoren binnen het voertuig	5	Micro
21	Bestuurdersdisplay	5	Micro
22	Toetsenbord, middenconsole	5	Micro
23	Elektronische stuurmodule	5	Micro
24	Elektronische versnellingsmodule Handrem	5	Micro
25	Centrale display	5	Micro
26	Controlemodule, internetconnectiviteit van het voertuig; Controlemodule, Connect-systeem.	5	Micro
27	Antenne module (TCAM)	5	Micro
28	Relais spoelen	5	Micro
29	Opening van de kofferbakdeksel/achterklep met voetbeweging	5	Micro
30	Controlemodule, infotainmentsysteem	15	Micro
31	Diagnosetool	10	Micro
32	Anti-alcohol vergrendeling	5	Micro
33	Verlaging van de hoofdsteun, linker achterzijde	15	Micro
34	Verlaging van de hoofdsteun, rechter achterzijde	15	Micro
40	Verwarming van de achterruit	30	MCase

41	Veer van de veiligheidsgordel, linkerzijde	40	MCase (met uitsparingen)
42	Veer van de veiligheidsgordel, rechterzijde	40	MCase (met uitsparingen)
50	–	–	Micro
51	–	–	Micro
52	Koelvloeistofpomp	7,5	Micro
53	Elektronische stuurmodule; Verwarmd stuurwiel.	15	Micro
54	–	–	Micro
55	Verlichting sproeiers	25	MCase
56	Sproeiers voorruit voor en achter	25	MCase
57	–	–	MCase
58	–	–	MCase
60	–	–	Micro
61	–	–	Micro
62	–	–	Micro

63	Veersystemen van de veiligheidsgordels	5	Micro
64	Blind Spot Information (BLIS)	5	Micro
65	–	–	Micro
66	–	–	Micro
67	Radar controlemodule, voor	5	Micro
68	–	–	Micro
69	–	–	Micro
70	Voorbereiding voor zekering, speciale ophangingen	5	Micro
71	Botsingsmodule (SRS)	5	Micro
80	Ruitveger, achter	15	Micro
81	Indicator in het plafondconsole (SRS); Activatie van de elektronische versnellingsmodule; 360° parkeercamera.	5	Micro
82	Plafondconsole; Panoramadak.	20	Micro
83	Verlichting schakelaars interieur; Dimming, binnenspiegel; Regen- en lichtsensoren; Bedieningspanelen, achterdeuren en bagageruimte; Transponder voor tolbetalingen.	7,5	Micro
84	Draadloze oplaadplaat	5	Micro
85	Vooruitcamera	5	Micro
86	Anti-alcohol vergrendeling	5	Micro
87	USB-poort	5	Micro

90	–	–	Micro
91	–	–	Micro

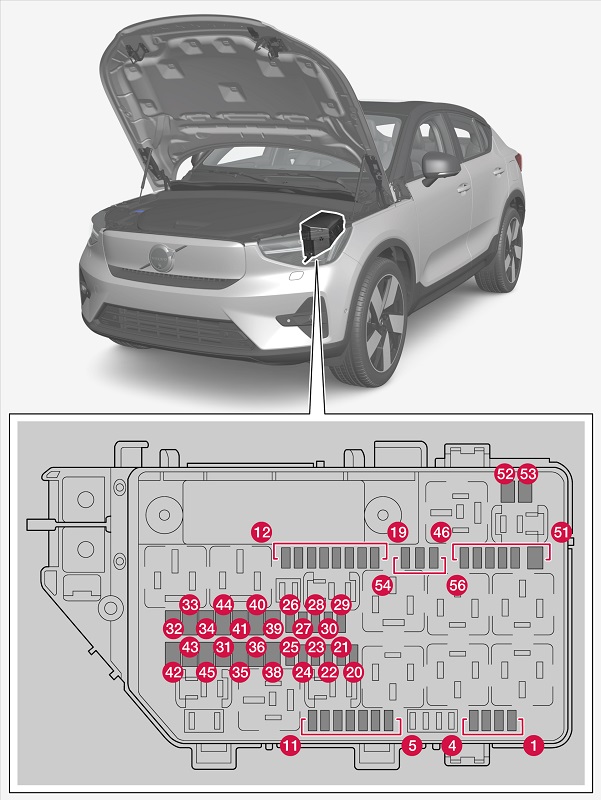

Zekeringen onder de motorkap

Nummer	Beschrijving	Ampère [A]	Type
1	Twee USB-poorten, console tussen de stoelen, achter	7,5	Micro
2	Voeding 12 V, voor	15	Micro
3	–	–	Micro
4	Elektrische voeding 12 V in de bagageruimte	15	Micro
5	Motorcontrolemodule (ECM)	10	Micro
6	Koelventielgroep van de motor	15	Micro
7	Koelventiel van de batterij	5	Micro
8	Controlemodule, spoilerdeksel; Controlemodule, radiatorkap.	10	Micro
9	–	–	Micro
10	–	–	Micro
11	–	–	Micro
12	Hoofdlicht, rechts	20	Micro
13	Hoofdlicht, links	20	Micro
14	Botsingsmodule (SRS)	5	Micro

15	Gaspedaalsensor	5	Micro
16	Functies die worden ingeschakeld wanneer het elektrische systeem van het voertuig is ingeschakeld: Motorcontrolemodule, transmissiecomponenten, elektrische stuurbekrachtiging, centrale elektronische module, controlemodule van het remsysteem	5	Micro
17	Buitengeluidmodule	5	Micro
18	Anti-alcohol vergrendeling	5	Micro
19	Achterverlichting	10	Micro
20	Interne relais spoelen	5	Micro
21	–	–	Micro
22	Rempedaalsensor	5	Micro
23	Rekenmodule	5	Micro
24	Controlemodule, hoogspanningsbatterij	5	Micro
25	–	–	Micro
26	Motorcontrolemodule (ECM)	5	Micro
27	Oplaadmodule	15	Micro
28	Omvormer van de voorste elektrische motor	5	Micro
29	Geluidssignaal (claxon)	20	Micro
30	Alarm sirene	5	Micro

31	Voorruitvegers	30	MCase
32	–	–	MCase (met uitsparingen)
33	–	–	MCase (met uitsparingen)
34	–	–	MCase (met uitsparingen)
35	Controlemodule van het remsysteem	30	MCase
36	–	–	MCase
38	Hoofdlampen	30	MCase
39	–	–	MCase
40	–	–	MCase
41	Controlemodule van de trekhaak	25	MCase
42	Controlemodule van de trekhaak	40	MCase (met uitsparingen)
43	–	–	MCase (met uitsparingen)
44	–	–	MCase
45	–	–	MCase (met uitsparingen)
46	Buitenwarmtewisselaar	5	Micro
47	Controlemodule, compressor van het airconditioningsysteem; Controlemodule, hoogspanningsverwarmer; Controlemodule, elektrische expansieklep; Controlemodule, monitoring.	5	Micro
48	Controlemodule, hoogspanningsbatterij; Omvormer, voorste en achterste elektrische motor.	15	Micro
49	Koelvloeistofpomp, hoogspanningsbatterij	20	Micro
50	Koelvloeistofpomp, elektrische aandrijfsysteem	20	Micro
51	–	–	MCase

52	Verwarming van de voorruit, rechterzijde	40	MCase (met uitsparingen)
53	Verwarming van de voorruit, linkerzijde	40	MCase (met uitsparingen)
54	–	–	Micro
55	Hoofdlicht, links	20	Micro
56	Hoofdlicht, rechts	20	Micro
