In dit artikel vind je de schema’s van de zekeringkast van de Infiniti M45 (2003–2010), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekering- en relaischema – Infiniti M45

Betreft voertuigen geproduceerd in de jaren:

2003, 2004.

Interieur

Infiniti M45 (2003-2004) - zekering schema

  1. Carrosseriecontrolemodule (BCM)
  2. Zekeringkast №1
  3. Nissan Antidiefstal Immobiliser (NATS)
  4. Controle-eenheid batterijbesparing koplampen
  5. Controle-eenheid lage bandenspanning waarschuwing
  6. Combinatie-eenheid knipperlicht
  7. Controle-eenheid stuurbekrachtiging
  8. Automatische airconditioning versterker
  9. Motorcontrolemodule (ECM)
  10. Transmissiecontrolemodule (TCM)
  11. Controle-eenheid VDC/TCS/ABS
  12. Zekeringkast №2
  13. Diagnosesensor eenheid airbags
  14. AV controle-eenheid
  15. Stuurvergrendelingscontrole-eenheid
  16. Bestuurdersstoel controle-eenheid
  17. Versnellingsvergrendelingscontrole-eenheid
  18. Automatische snelheidscontrole (ASCD) controle-eenheid

Twee zekeringkasten bevinden zich onderaan achter het voetpaneel aan de bestuurders- en passagierszijde.

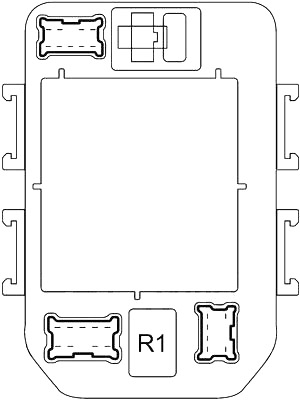

Zekeringkast schema interieur №1

Infiniti M45 (2003-2004) - zekering schema

Infiniti M45 (2003-2004) - zekering schema

Nummer Ampère [A] Beschrijving
1 10 Carrosseriecontrolemodule (BCM), gong waarschuwing intelligente cruise control (ICC), ICC sensor, ICC eenheid, ICC remstop relais, AV en Navi controle-eenheid, NATS IMMU, automatische dimmende achteruitkijkspiegel, universele zender-ontvanger Homelink, batterijbesparing koplampen controle-eenheid, achterruit ontdooi relais, dubbele functie demper controle-eenheid, buitenspiegel, stoel relais met airconditioning, stoel controle-eenheid met airconditioning (bestuurder/passagier)
2 10 Automatische airconditioning versterker, ECV elektromagnetische klep (airconditioning compressor)
3 10 Carrosseriecontrolemodule (BCM), relais voor het openen van de bagageruimteklep
4 10 Afstandsbediening buitenspiegel schakelaar, headset, relais voor het ontdooien van de buitenspiegels
5 10 Combinatie-eenheid knipperlicht
6 10 Data verbinding connector, gecombineerde kilometerteller, automatische airconditioning versterker, headset, lage bandenspanning waarschuwing controle-eenheid, veiligheidslampje, carrosseriecontrolemodule (BCM), NATS IMMU, stuurvergrendelingscontrole-eenheid, waarschuwingssignaal, batterijbesparing koplampen controle-eenheid, Klok
7 10 Controle-eenheid VDC/TCS/ABS, stuurbekrachtiging controle-eenheid
8 10 Bestuurder/passagier zijspiegel controller, automatische dimmende achteruitkijkspiegel, universele zender-ontvanger Homelink, ontstekingssleutel verlichting, kaartverlichting, console lamp, persoonlijke achterverlichting, voorloopverlichting, achterloopverlichting, cosmetische spiegel verlichting, bagageruimtelamp, stoel geheugen schakelaar
9 10 Gecombineerde kilometerteller, reserve lamp relais, dynamo
10 20 Achterruit ontdooi relais, deur ontdooi relais
11 20 Achterruit ontdooi relais, deur ontdooi relais
12 10 Automatische snelheidscontrole (ASCD) controle-eenheid, ASCD rem schakelaar, versnellingsvergrendelingscontrole-eenheid
13 15 Brandstofinjectoren, motorcontrolemodule (ECM), brandstofpomp relais
14 10 Start systeem, motorcontrolemodule (ECM), carrosseriecontrolemodule (BCM), dagrijverlichting controle-eenheid
15 10 Bagageruim sluitcontrole-eenheid, bagageruim klep actuator, brandstofdop actuator
16 10 Verwarmde zuurstofsensoren
17 15 Stoplichten schakelaar, intelligente cruise control (ICC) rem relais, A/T apparaat, VDC/TCS/ABS controle-eenheid
18 10 Verwarmde zuurstofsensoren
19 10  –
20 10 Diagnosesensor eenheid airbags
21 10 Audio eenheid, BOSE versterker, automatische CD-wisselaar, satelliet radio ontvanger, AV en Navi controle-eenheid, display, multifunctionele schakelaar, spraak geactiveerde controle module, lage bandenspanning waarschuwing controle-eenheid, automatische airconditioning versterker, ventilator motor relais, carrosseriecontrolemodule (BCM), gecombineerde kilometerteller
22 15 Combinatie-eenheid knipperlicht
Relais
R1 Accessoires

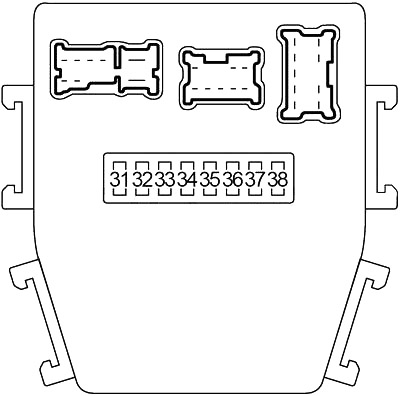

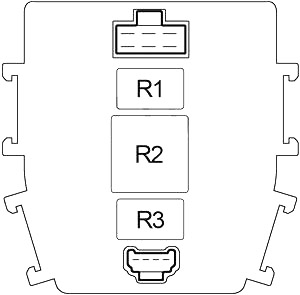

Zekeringkast schema interieur №2

Infiniti M45 (2003-2004) - zekering schema

Infiniti M45 (2003-2004) - zekering schema

Nummer Ampère [A] Beschrijving
31 15 Ventilator motor
32 10 Ontstekingssleutel en elektromagneet sleutelvergrendeling, relais motorcontrolemodule (ECM) (inlaatklep positie sensor, luchtmassasensor, krukas positie sensor, nokkenas positie sensor), transmissiecontrolemodule (TCM), relais A/T PV IGN, IMMU. NATS
33 15 Ventilator motor
34 20 Voorruitwissers relais, voorruitwissers motor, voorruitwasmachine motor
35 10 Transmissiecontrolemodule (TCM), relais A/T PV IGN
36 15 Brandstofpomp relais
37 10 Headset
38 –  –
Relais
R1 Ventilator
R2 Motorcontrolemodule (ECM)
R3 Brandstofpomp
Leggere  Infiniti M37 (2011-2018) - zekering- en relaisdoos

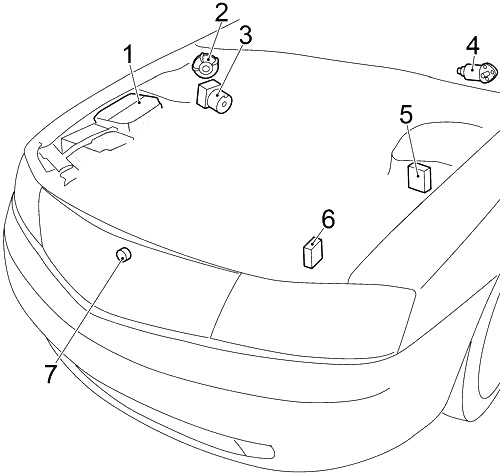

Motor

Infiniti M45 (2003-2004) - zekering schema

  1. Zekeringkast
  2. Automatische snelheidscontrole (ASCD) apparaat
  3. VDC actuator
  4. Voorruitwissers motor
  5. VDC relaiskast
  6. Dagrijverlichting controle-eenheid
  7. Motorkap schakelaar

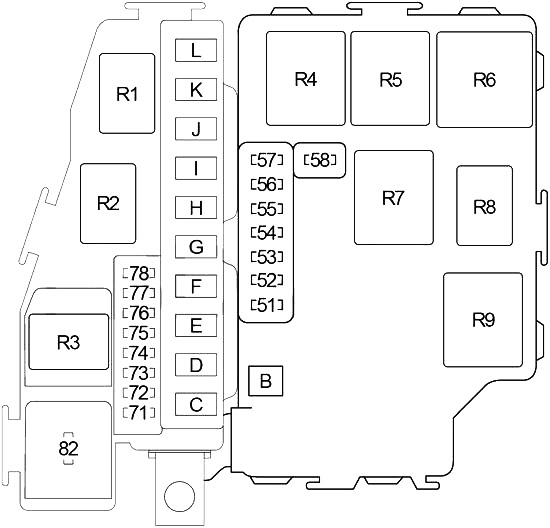

Zekeringkast schema motorcompartiment

Dichtbij de batterij.

Infiniti M45 (2003-2004) - zekering schema

Nummer Ampère [A] Beschrijving
51 10 Airconditioning relais
52 15 Audio, satelliet radio ontvanger, automatische CD-wisselaar, AV en Navi controle-eenheid, display, spraak geactiveerde controle module
53 20 Motorcontrolemodule (ECM) relais (ontstekingsspoelen, condensator, elektromagnetische klep voor inlaatklep controle)
54 15 Achterlamp relais (voor- en achterlichten, zijmarkeringslichten, registratielichten, kofferlamp, verlichting schakelaar, verlichting: aansteker, multifunctionele schakelaar, VDC schakelaar, noodschakelaar, audio module, automatische CD-wisselaar, A/T apparaat, klok, koplamp afstelling schakelaar, AV en Navi controle-eenheid, airconditioning stoel schakelaar, temperatuur verstelbare stoel schakelaar, asbak), motor voor koplamp afstelling LH/RH, batterijbesparing koplampen controle-eenheid
55 20 Rechter koplamp (dimlichten), relais koplamp nr. 1
56 15 Toeter relais, dynamo
57 20 Linker koplamp (dimlichten), relais koplamp nr. 1
58 10 Data verbinding connector, elektromagnetische klep voor ventilatie volume controle EVAP, elektromagnetische klep voor EVAP controle, vacuüm afsluitklep bypass klep, elektromagnetische klep voor variabele inlaat lucht systeem (VIAS)
71 15 Airconditioning gecontroleerde stoel relais
72 15 Airconditioning gecontroleerde stoel relais
73 15 Koplamp (grootlichten), relais koplamp nr. 2, gecombineerde kilometerteller, dagrijverlichting controle-eenheid
74 15 Throttle controle motor relais
75 20 BOSE versterker
76 15 Mistlamp relais voorzijde
77 10 Intelligente cruise control (ICC) controle-eenheid
78 10 Veiligheid toeter relais
82 10 Dagrijverlichting controle-eenheid
B 50 Ontsteking relais (Zekeringen: “1”, “2”, “5”, “7”, “9”, “34”, “35”, “36”, “37”, “82”)
C 50 Accessoires relais (Zekering: “4”; Zekering nr. 3 – Aansteker, voorste voedingsaansluiting), Zekering: “3”, “6”, “8”, “10”, “11”, “15”, “17”, “22”
D –  –
E –  –
F 30 VDC/TCS/ABS (elektromagnetische klep relais)
G 50 Ontstekingssleutel
H 40 Circuit schakelaar nr. 1 (voedingsraam, deurvergrendeling, bestuurdersport controlemodule, achterport controlemodule links, carrosseriecontrolemodule (BCM), cabriolet dak motor), schakelaar nr. 2 (voedingsraam, deurvergrendeling, passagiersport controlemodule, achterport controlemodule rechts, bestuurdersstoel controlemodule)
I –  –
J –  –
K 50 VDC/TCS/ABS (motor relais)
L 50 Ventilator relais (Zekeringen: “31”, “33”), Zekering: “32”
Relais
R1 Voorruitwissers
R2 Throttle motor
R3 Koplamp (nr. 2)
R4 Koplamp (nr. 1)
R5 Parkeer/Neutraal
R6 Airconditioning
R7 Achterlicht
R8 Toeter
R9 Ontsteking
Leggere  Infiniti I30 (1995-2004) - zekeringdoos

Zekering- en relaischema – Infiniti M45

Betreft voertuigen geproduceerd in de jaren:

2006, 2007, 2008, 2009, 2010.

Zekeringkast schema interieur

De zekeringblok bevindt zich onderaan aan de bestuurderszijde achter het voetpaneel.

Infiniti M35 (2006-2010) - zekeringkast en relais

Infiniti M35 (2006-2010) - zekeringkast en relais

Nummer Ampère [A] Beschrijving
1 15 Carrosseriecontrolemodule (BCM), motorcontrolemodule (ECM), brandstofinjectoren, voedingsraam, deurvergrendelingssysteem, richtingaanwijzers en waarschuwingslichten, interieurverlichting, cabriolet dak
2 –  –
3 –  –
4 –  –
5 15 Voedingsaansluiting (interne middenconsole), voedingsaansluiting (achterste middenconsole)
6 10 Multifunctionele schakelaar, gecombineerde meter en airconditioning versterker, achterste controle schakelaar, AV controle-eenheid, satelliet radio tuner, Tel adapter, voor display, automatische CD-wisselaar, iPod adapter, camera controle-eenheid, BOSE versterker, DVD-speler, video distributie, achter display, carrosseriecontrolemodule (BCM), slimme sleutel module, gecombineerde kilometerteller, interne kamer verlichting
7 15 Aansteker aansluiting
8 10 Verwarmde spiegel
9 –  –
10 15 Ventilatormotor
11 15 Ventilatormotor
12 10 Intelligente cruise control (ICC) rem schakelaar, onbedoeld rijstrook wissel waarschuwing schakelaar (LDW), rijstrook camera, onbedoeld rijstrook wissel waarschuwing geluidssignaal, gecombineerde meter en airconditioning versterker, data verbinding, versnellingsvergrendelings relais, airconditioning compressor, AV controle-eenheid, Tel adapter module, slimme sleutel module, automatische cruise control (ASCD) rem schakelaar, koelventilator relais, achter zonnescherm groep, achter zonnescherm annulering relais, automatische dimmende achteruitkijkspiegel, achterruit deflector relais, adaptieve voorverlichting systeem (AFS) schakelaar, AFS controle-eenheid, bestemmingsmotoren, lage bandenspanning waarschuwing controle-eenheid, voorruitwissers relais
13 10 Diagnosesensor eenheid airbags, passagiers classificatie systeem controle-eenheid
14 10 Gecombineerde kilometerteller, reserve lamp relais, AV controle-eenheid, camera controle-eenheid
15 10 Controle-eenheid voor veiligheidsgordels voorin bij een botsing
16 –  –
17 15 BOSE versterker
18 15 BOSE versterker
19 10 Gecombineerde meter en airconditioning versterker, data verbinding, automatische dimmende achteruitkijkspiegel, universele zender-ontvanger Homelink, kompas, regensensor
20 10 Stoplichten schakelaar, intelligente cruise control (ICC) rem relais, slimme sleutel module
21 10 Gecombineerde meter, carrosseriecontrolemodule (BCM), voedingsraam, deurvergrendelingssysteem, automatische motor positionering controle-eenheid, elektrische stoel, richtingaanwijzers en waarschuwingslichten, interieurverlichting, cabriolet dak
22 10 Sleutel aansluiting, startknop, slimme sleutel module, slimme sleutel waarschuwing geluidssignaal, voedingsdistributie module (PDU),
Relais
R1 Ventilator
R2 Accessoires

Zekeringkast motorcompartiment 1

Dichtbij de batterij.

Infiniti M35 (2006-2010) - zekeringkast en relais

Nummer Ampère [A] Beschrijving
71 15 IPDM processor, achterlamp relais (voor- en achterlichten, kentekenverlichting, verlichting, verlichting schakelaars, achter zonnescherm)
72 10 Rechter koplamp (grootlichten)
73 30 Voorruitwissers relais
74 10 Linker koplamp (grootlichten)
75 20 Achterruit deflector relais
76 15 Rechter koplamp (dimlichten)
77 20 Motorcontrolemodule (ECM) relais (motor controle module, ontstekingsspoelen, condensator, elektromagnetische klep voor inlaatklep controle, elektromagnetische klep voor uitlaatklep controle (VQ35HR), massastroom sensor, elektromagnetische klep voor vacuüm volume controle EVAP, EVAP controle klep, inlaatklep positie sensor controle (VK45DE), krukas positie sensor (VK45DE), nokkenas positie sensor (VK45DE), inlaatklep controle elektromagnetische klep (VK45DE))
78 15 IPDM processor
79 10 Airconditioning relais
80 20 Achterruit deflector relais
81 15 Brandstofpomp relais
82 10 Geïntegreerde intelligente cruise control (ICC) eenheid, stuurhoek sensor, ABS/VDC/TCS controle-eenheid, hellingshoek sensor, actieve achterste stuurcontrole eenheid (RAS), vierwielaandrijving (AWD) controle eenheid
83 10 Transmissiecontrolemodule (TCM), sneeuwmodus schakelaar
84 10 Voorruitwissers motor, voorruitwasmachine pomp
85 15 Lucht-brandstof verhouding sensoren, verwarmde zuurstofsensoren,
86 15 Linker koplamp (dimlichten)
87 15 Throttle controle motor relais
88 15 Voorlamp relais voorzijde
89 –  –
Relais
R1 Motorcontrolemodule
R2 Hoog lamp
R3 Laag lamp
R4 Starten
R5 Ontsteking
R6  –
R7  –
R8 Verwarmde stoel
R9 Throttle controle motor
R10 Brandstofpomp
R11 Voorlamp voorzijde

Zekeringkast motorcompartiment 2

Dichtbij de batterij.

Leggere  Infiniti M35h (2011-2018) - zekeringdoos en relais

Infiniti M35 (2006-2010) - zekeringkast en relais

Nummer Ampère [A] Beschrijving
31 20 Actieve achterste stuur relais (RAS)
32 10 Dagrijverlichting relais
33 10 Controle-eenheid voor vierwielaandrijving (AWD)
34 10 Transmissiecontrolemodule (TCM)
35 15 Toeter relais
36 10 Dynamo
37 15 Multifunctionele schakelaar, AV controle-eenheid, satelliet radio tuner, Tel adapter, voor display, automatische CD-wisselaar, iPod adapter, camera controle-eenheid, DVD-speler, video distributie, achter display, veiligheidsindicator
38 15 Verwarmde stoel relais
F 50 Carrosseriecontrolemodule (BCM), voedingsraam, deurvergrendelingssysteem, elektrische stoel, richtingaanwijzers en waarschuwingslichten, interieurverlichting, cabriolet dak, automatische motor positionering controle-eenheid
G 30 Controle-eenheid voor veiligheidsgordels voorin bij een botsing
H 30 Ontsteking, voedingsdistributie module (PDU)
I 50 Koelventilator relais
J 50 ABS/VDC/TCS controle-eenheid
K 30 ABS/VDC/TCS controle-eenheid
L –  –
M 40 Starten, voedingsdistributie module (PDU)
Relais
R1 Toeter
R2 Reserve lamp



Zekeringblok

Infiniti M35 (2006-2010) - zekeringkast en relais

Nummer Ampère [A] Beschrijving
A 140 Dynamo (VK45DE of AWD), Zekeringen: “B”, “C”
B 100 Zekering: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “M”
C 80 Hoog relais voor koplampen (zekeringen: “72”, “74”), laag relais voor koplampen (zekeringen: “76”, “86”), Zekeringen: “71”, “73”, “75”, “87”, “88”
D 60 Accessoires relais (Zekeringen: “5”, “6”, “7”), Ventilator relais (Zekeringen: “10”, “11”), Zekeringen: “17”, “18”, “19”, “20”, “21”, “22”, “41”, “42”
E 80 Ontsteking relais (airconditioning relais, voorruitwissers relais, bovenste voorruitwissers relais, Zekering: “81”, “82”, “83”, “84”, “85”), Zekering: “77”, “78”, “79”, “80”
