Lexus ES 250 (VZV21) (1989-1991) – zekeringdoos
Schema van de zekeringen en relais – Lexus ES 250 (VZV21)
Betreft voertuigen geproduceerd in de jaren:
1989, 1990, 1991.

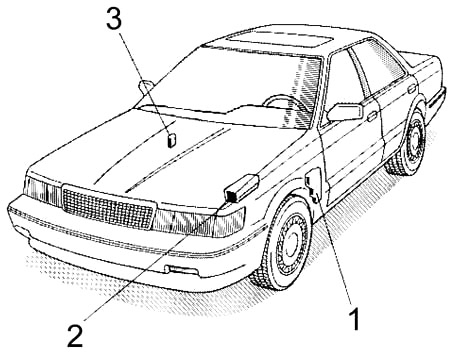

Locatie van de zekeringen
- Zijpaneel bestuurderszijde
- Motorruimte
- Zijpaneel passagierszijde

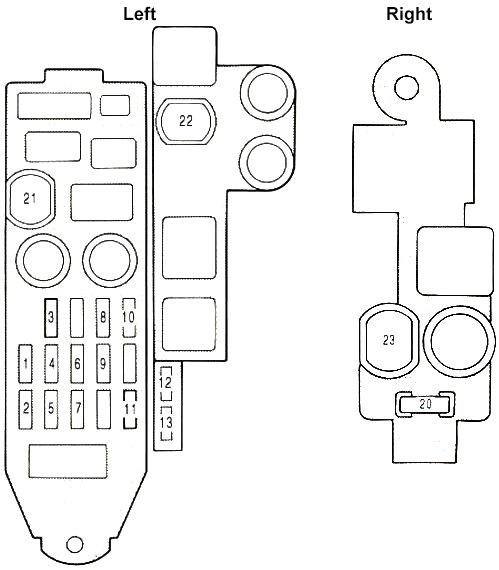

Zekeringdozen in het interieur
In het interieur zijn er twee zekeringblokken – de eerste in het toegangspanel aan de bestuurderszijde, en de tweede in het toegangspanel aan de passagierszijde.
| Nummer | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Aansteker, digitale klokdisplay, versnellingspookvergrendelingssysteem (automatische transmissie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Oplaadsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Indicatoren en meters, waarschuwingslichten (behalve waarschuwingslichten voor lege accu en open deuren), achteruitrijlichten, automatische transmissiesysteem zonder overdrive, achterruitontdooiing, elektrische ramen, elektrisch deurslot systeem, ontwaseming van de buitenspiegel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Radio, cassette speler, elektrische buitenspiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Ruitenwissers en ruitensproeiers voorruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Aansteken van de knipperlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Cruise control systeem, elektronisch gecontroleerde automatische transmissie, versnellingspookvergrendelingssysteem (automatische transmissie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Remlichten, cruise control deactiveringssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Stationair draaien van de motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Achterlichten, parkeerlichten, kentekenverlichting, dashboardverlichting, verlichting van het dashboardkastje; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Oplaadsysteem, waarschuwingslampje voor lege accu, emissiecontrolesysteem, elektrische koeling ventilatoren, elektronische injectiesysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Achterruitontdooiing, antiblokkeersysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Mistlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30 | Achterruitontdooiing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 30 | Schuifdak, elektrische ramen, elektrisch deurslot systeem, elektrisch verstelbare stoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Klimatiseringssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 40 | Klimatiseur controle systeem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

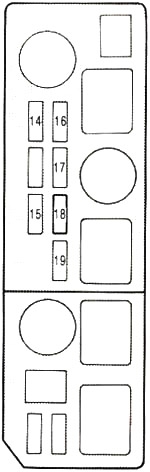

Schema van de zekeringdoos in de motorruimte
| Nummer | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Rechterkoplamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Radio, cassette speler, klok, elektronisch gecontroleerde automatische transmissie, gevoede antenne, interieurverlichting, persoonlijke verlichting, verlichting van het plafond in de deuren, bagageruimteverlichting, waarschuwingslampje voor de aan/uit-schakelaar, waarschuwingslampje voor open deuren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Linker koplamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Noodverlichting, claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Elektronisch injectiesysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Oplaadsysteem, waarschuwingslampje voor lege accu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
