BMW 730, 735i, 735iL, 750iL (e32) (1991) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW 7 Serie (730, 735i, 735iL, 750iL – E32) 1991, je krijgt informatie over de positie van de zekeringpanelen in de auto en leert de toewijzing van elke zekering (zekering lay-out).

BMW 730, 735i, 735iL, 750iL (e32) 1991 – schema van de zekeringkast

Productiejaar: 1991.

Zekering sigarettenaansteker (voedingsaansluiting) in BMW E32 is de zekering 2 (connector 6331) in de zekeringkast.

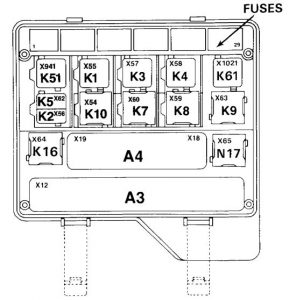

Voorkeursverdeling

BMW e32 – zekeringen –
voorkeursverdeling
Positie Connector Beschrijving
A3 X12 Lampcontrole, module
A4 X18, X19 Controleert de controlemodule
K1 X55 Startmotorrelais (automatisch)
K2 X56 Toeter relais
K3 X57 Ontluchtingsrelais, KLR
K4 X58 Ventilator relais
K5 X62 Wasrelais
K7 X60 Controle relais voor parkeerlichten
K8 X59 Ontvochtigingsrelais vooraan / waterpomp
K9 X63 Ontluchtingsrelais, KL15
K10 (zonder ASC) X54 ABS overspanningsbeveiliging
K16 X64 Alarmlichten relais
K51 X941 Alarmlichten relais
K61 X1021 Ontluchtingsrelais, KL61
N17 X64 Impact controle eenheid

Zekeringen

Positie Ampère [A] Connector Beschrijving
1 15 1374 Elektronische gasklepcontrole
1375 Elektronische gasklepcontrole
2465 Elektronische transmissiecontrole (EGS / EML)
3435 Remblokken waarschuwing
3450 ABS
3451 Automatische stabiliteitscontrole
3452 Automatische stabiliteits- en tractiecontrole (ASC + T)
6200 Set van indicatoren / controle van controle
6301 Lampmonitor (LKM)
6314 Parkeerlichten / Achterlichten / Markerlichten / Onder de motorkap
6325 Remlichten
6571 Cruisecontrol (Tempomat)
6572 Cruisecontrol (EML)
2 7,5 6167 Koplamp sproeier / mistlampen (ZKE)
6300 Details van de lichtschakelaar
6301 Lampmonitor (LKM)
6312 Alarmlichten inschakelen
6313 Koplamp / mistlampen
6330 Interne lichten (ZKE)
6331 Verlichting van het dashboardkastje / sigarettenaansteker / asbak / oplaadstekker
3 7,5 6167 Koplamp sproeier / mistlampen (ZKE)
6300 Details van de lichtschakelaar
6301 Lampmonitor (LKM)
6312 Alarmlichten inschakelen
6313 Koplamp / mistlampen
4 7,5 6167 Koplamp sproeier / mistlampen (ZKE)
6300 Details van de lichtschakelaar
6301 Lampmonitor (LKM)
6313 Koplamp / mistlampen
6314 Parkeerlichten / Achterlichten / Markerlichten / Onder de motorkap
6320 Kentekenverlichting / bagageruimte
6330 Interne lichten (2KE)
6331 Verlichting van het dashboardkastje / sigarettenaansteker / asbak / oplaadstekker
5 10 6167 Koplamp sproeier / mistlampen (ZKE)
6300 Details van de lichtschakelaar
6301 Lampmonitor (LKM)
6313 Koplamp / mistlampen
6314 Parkeerlichten / Achterlichten / Markerlichten / Onder de motorkap
6320 Kentekenverlichting / bagageruimte
6330 Interne lichten (2KE)
6331 Verlichting van het dashboardkastje / sigarettenaansteker / asbak / oplaadstekker
6 15 6312 Alarmlichten inschakelen
7 15 6301 Lampmonitor (LKM)
6313 Koplamp / mistlampen
8 – – –
9 15 6133 Toeter
6450 Automatische klimaatcontrole (IHKA)
6454 Hulpmotor
6501 Mobiele telefoon (normen)
10 7,5 6301 Lampmonitor (LKM)
6313 Koplamp / mistlampen
11 7,5 6301 Lampmonitor (LKM)
6313 Koplamp / mistlampen
12 7,5 3715 Elektronische schokdempercontrole (EDC)
5116 Elektrisch spiegel
5119 Geheugen spiegels
6200 Set van indicatoren / controle van controle
6322 Alarmlichten
13 7,5 6301 Lampmonitor (LKM)
6312 Alarmlichten inschakelen
6313 Koplamp / mistlampen
14 7,5 6301 Lampmonitor (LKM)
6312 Alarmlichten inschakelen
6313 Koplamp / mistlampen
15 7,5 6151 Voorruitwissers (ZKE)
6156 Voorruitwissers (ZKE)
6331 Verlichting van het dashboardkastje / sigarettenaansteker / asbak / oplaadstekker
6581 Boordcomputer
16 20 3231 Stuurkolom met geheugen
5119 Geheugen spiegels
5201 Geheugenstoelen
5202 Houtsteun
5203 Verwarmde stoelen
17 7,5 1230 Oplaadsysteem
1240 Start
1360 Injectie-elektronica (DME 1.3)
1361 Injectie-elektronica (DME / EML 1.3)
1367 Injectie-elektronica (DME / EML 1.7)
1374 Elektronische gasklepcontrole
1375 Elektronische gasklepcontrole
2460 Elektronische transmissiecontrole (EGS)
2465 Elektronische transmissiecontrole (EGS / EML)
3435 Remblokken waarschuwing
3450 ABS
3451 Automatische stabiliteitscontrole
3452 Automatische stabiliteits- en tractiecontrole (ASC + T)
5116 Elektrisch spiegel
5119 Geheugen spiegels
5120 Verwarming van de deurvergrendeling (ZKE)
5133 Elektrische stoelen
5201 Geheugenstoelen
5410 Open dak (ZKE)
6100 Centrale carrosserie-elektronica (ZKE)
6167 Koplamp sproeier / mistlampen (ZKE)
6200 Set van indicatoren / controle van controle
6330 Interne lichten (ZKE)
6571 Tempomat (Tempomat)
6575 Inbraakalarm systeem (DWA)
6581 Boordcomputer
6610 Interieur uiterlijk (IRS)
18 15 3231 Stuurkolom met geheugen
5119 Geheugen spiegels
5201 Verwarming van de deurvergrendeling (ZKE)
6330 Interne lichten (ZKE)
6500 Radio / CD-speler (normen)
6575 Inbraakalarm systeem (DWA)
19 30 6413 Ventilatie in de bagageruimte
6450 Automatische klimaatcontrole (IHKA)
20 7,5 1374 Elektronische gasklepcontrole
1375 Elektronische gasklepcontrole
3435 Remblokken waarschuwing
5126 Centrale vergrendeling (ZKE)
5133 Elektrische stoelen
5410 Open dak (ZKE)
6200 Set van indicatoren / controle van controle
6314 Parkeerlichten / Achterlichten / Markerlichten / Onder de motorkap
6322 Alarmlichten
6413 Ventilatie in de bagageruimte
6450 Automatische klimaatcontrole (IHKA)
6575 Inbraakalarm systeem (DWA)
6581 Boordcomputer
21 7,5 6300 Details van de lichtschakelaar
6413 Ventilatie in de bagageruimte
6420 Ontvochtiger / achterruitantenne
6450 Automatische klimaatcontrole (IHKA)
22 30 6167 Koplamp sproeier / mistlampen (ZKE)
23 15 1361 Injectie-elektronica (DME / EML 1.3)
1357 Injectie-elektronica (DME / EML 1.7)
24 15 1367 Injectie-elektronica (DME / EML 1.7)
25 30 6454 Hulpmotor
26 30 6331 Verlichting van het dashboardkastje / sigarettenaansteker / asbak / oplaadstekker
27 30 5200 Elektrische stoelen
5203 Verwarmde stoelen
28 15 1230 Oplaadsysteem
1357 Injectie-elektronica (DME / EML 1.7)
3240 Servostuur (Servotronic)
6169 Stroomverwarmers voor ruitenwissers
25 7,5 3451 Automatische stabiliteitscontrole
5200 Elektrische stoelen
5203 Verwarmde stoelen
5205 Achterste automatische hoofdsteun
6169 Stroomverwarmers voor ruitenwissers
6200 Set van indicatoren / controle van controle
6450 Automatische klimaatcontrole (IHKA)
6454 Hulpmotor
Leggere  BMW 6 F06 Gran Coupe (vanaf 2010) - batterij

Achterste verdeler

BMW e32 – zekeringen – achterste verdeler
Nummer Connector Beschrijving
A1 X253, X254, X255, X332 Algemene module
A5 X258, X259 Relaismodule
A13 X616 Achterste hoofdsteuncontroller
K11 X293 Ruitenwisser relais
K13 X2922 Achterontvochtigingsrelais
K15 X294 Relais voor elektrische voeding
K27 X631 Verwarmingsrelais / positie van de linker achterstoel (met elektrische achterstoelen)
K28 X632 Verwarmingsrelais / positie van de rechter achterstoel (met elektrische achterstoelen)
K600 X620 Verwarmingsrelais voor achterstoelen / hoofdsteunen (zonder elektrische achterstoelen)
N13 X262 Infrarood vergrendelingscontroller

Zekeringen

Zekering positie Ampère [A] Connector Beschrijving
30 7,5 5119 Geheugen spiegels
5120 Verwarming van de deurvergrendeling (ZKE)
5126 Centrale vergrendeling (ZKE)
5133 Elektrische ramen (ZKE)
5201 Geheugenstoel
5410 Open dak (ZKE)
6100 Centrale carrosserie-elektronica (ZKE)
6330 Interne verlichting (ZKE)
31 7,5 5126 Elektrische ramen (ZKE)
5133 Elektrische ramen (ZKE)
5410 Open dak (ZKE)
6575 Inbraakalarm systeem (DWA)
6610 Infrarood vergrendeling (IRS)
32 15 – –
33 15 6200 Set van indicatoren / controle van controle
6320 Kentekenverlichting / bagageruimte
6330 Interne verlichting (ZKE)
6331 Verlichting van het dashboardkastje / sigarettenaansteker / asbak / oplaadstekker
6575 Inbraakalarm systeem (DWA)
34 – – –
35 – – –
36 – – –
37 – – –
38 – – –
39 – – –
40 30 5200 Elektrische stoelen
5203 Verwarmde stoelen
5205 Achterste automatische hoofdsteun
41 30 6500 Radio / CD-speler (normen)
6575 Inbraakalarm systeem (DWA)
42 30 5201 Geheugenstoel
43 30 5200 Elektrische stoelen
44 30 5133 Elektrische ramen (ZKE)
5201 Geheugenstoel
5410 Open dak (ZKE)
6100 Centrale carrosserie-elektronica (ZKE)
6161 Voorruitwissers (ZKE)
6166 Voorruit sproeier (ZKE)
6167 Koplamp sproeier / mistlampen (ZKE)
6330 Interne verlichting (ZKE)
45 30 – –
46 30 6420 Ontvochtiger / achterruitantenne
47 30 6100 Centrale carrosserie-elektronica (ZKE)
48 15 – –
49 10 6501 Mobiele telefoon (normen)
50 30 – –
51 7,5 – –
52 – – –
53 – – –
54 – – –
Leggere  BMW X2 F39 (2018-2021...) – zekeringdoos

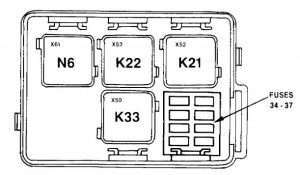

Hulprelais kast 1

BMW e32 – zekeringen –
hulprelais kast 1
Nummer Connector Beschrijving
K21 X52 Normaal snel relais
K22 X53 Snel relais
K33 X56 Motronic airconditioning relais
N6 X61 Module van de koplamp / mistlamp vooraan (SRA)

Hulprelais kast 2

BMW e32 – zekeringen –
hulprelais kast 2
Nummer Connector Beschrijving
K210 X6311 Brandstofpomp relais I
K211 X6321 Brandstofpomp relais II
K212 X6310 Hoofd relais I
KK213 X6320 Hoofd relais II
– X6001 Connector (8 PIN)
– X8575 Connector (2 PIN)
– X6400 Intersectiepaal B +
