Volvo 960 (1993-1997) – zekeringdoos

Jeroen van Vliet

Volvo 960 (1993-1994) – schema van de zekeringkast

Productiejaar: 1993, 1994.

Sigarettenaansteker (voedingsaansluiting) in Volvo 960 (1993-1994) is de zekering 19 in de zekeringkast van de motorruimte.

Zekeringkast

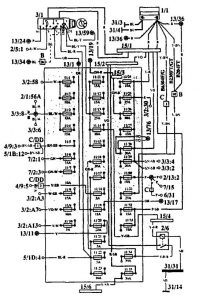

Volvo 960 – schema van de zekeringkast
Nr Beschrijving
1/1 Batterij
2/1 Koplampen relais
2/5 Relais –

herinnering om de veiligheidsgordels vast te maken.
2/6 Bypass relais 151
2/13 Motor relais;

LH-jetronic.
3/1 Ontstekingsslot
3/2 Verlichtingsschakelaar
3/3 Dim- en grootlichtschakelaar
4/9 SRS botsingssensor
5 /1D 4-polige connector in

gecombineerd apparaat.
5 /1B 12-polige connector in

gecombineerd apparaat.
6/31 Brandstofpomp
7/2 Voorlamp defectmonitor
11 /1-35 Zekeringen
13/1 Voeding aftakpunt X

in de bekabeling van het dashboard.
13/11 Voeding aftakpunt X

in de bekabeling van het dashboard.
13/17 Voeding aftakpunt X

in de bekabeling van het dashboard.
13/19 Aftakpunt in voeding 30 stuks

in de bekabeling van de indicatorenset.
13/24 Aftakpunt in voeding 50 stuks

in de bekabeling van de indicatorenset.
13/34 Voeding aftakpunt X

in de bekabeling van de wielkasten

(B240FT, B230FT/GT).
13/36 Voeding aftakpunt X

in 30 bekabelingen in de wielkast.
13/59 Aftakpunt 151 in de bekabeling

van het dashboard.
13/76 Voeding aftakpunt 30

in de bekabeling van de indicatorenset.
15/1 Positieve terminal
15/2 Zekering 30 in relais
15/3 Zekering 30 in de zekeringkast
15/4 Zekering 151 in het relaismodule
15/6 Zekering 30 in het relaismodule.
31/3 Aarde punt – dashboard
31/4 Aarde punt – motor
31/14 Aarde punt op

relais module.
31/31 Aarde rail in

relais module.
B Aansluiting, linker stijlen A.
C Connector, rechter stijlen A.
D Connector op het relais
Nr Beschrijving
1 Linker positie verlichting
2 Nummerplaatverlichting
3 Rechter positie verlichting
4 Dimlichten – links
5 Dimlichten – rechts
6 Test aansluiting SRS,

Dimlicht – links,

bekabelingslengte,

controle – links
7 Linker dimlicht;

Controle bekabelingslengte rechts
8 Voor mistlamp
9 Achter mistlamp
10 Verlichting indicatoren en controles
11 Achteruitrijlichten;

Knipperlichten;

Cruise control.
12 DIMM-DIP;

Versnellingsblok

(automatische transmissie).
13 Achterruitverwarming;

Verwarmde buitenspiegels.
14 Zekering 15 in relais;

Monitor lampje defect, achter;

Temperatuur sensor uitlaatgassen;

Overbelasting;

Elektrische ramen;

Elektrisch schuifdak;

Herinnering om de veiligheidsgordels vast te maken;

Bypass relais 151.
15 Reserve
16 Verwarmde stoelen
17 Reserve (accessoires)
18 Radio
19 ECC klimaatregeling;

Elektrische buitenspiegels;

Ruitenwisser/spuiter achterruit;

Elektrische stoelen;

Aansteker.
20 Toeter;

Ruitenwissers/spuiters voorruit;

Ruitenwissers/spuiters koplampen.
21 Ontstekingsspoel, diesel;

Programma selector (AW30-43);

Diagnose aansluiting;

Elektrische koeling ventilator;

EGR klep.
22 ABS

(doorzichtig beschermingsmiddel

tegen overspanning).
23 Voeding voor de ECU:

automatische transmissie AW30-43;

Motor,

ontstekingsspoel relais.
24 Motronic ECU,

AW30-43 ECU.
25 Alarmlichten;

Centrale vergrendeling.
26 Zekering 30 in de zekeringkast;

Klok;

Interne verlichting;

Waarschuwingslampjes open deuren;

Verlichting cosmetische spiegels;

Bagageruimte verlichting;

Leeslampjes.
27 Remlichten;

Versnellingsblok

(automatische transmissie).
28 ECC verwarmingsventilator;

ECC klimaatunit.
29 Voedingsserie, aanhangwagen
30 Brandstofpomp;

Oxygen sensor (lambda).
31 Brandstofinjectie;

Brandstofpomp;

Ontstekingssysteem.
32 Radio versterker
33 Radio
34 Elektrische ramen;

Elektrisch schuifdak.
35 Elektrische stoelen

Volvo 960 (1995-1997) – schema van de zekeringkast

Productiejaar: 1995, 1996, 1997

Sigarettenaansteker (voedingsaansluiting) in Volvo 960 (1995-1997) is de zekering 10 in de zekeringkast in het interieur.

Zekeringkast

De zekeringen bevinden zich op drie verschillende plaatsen in de auto:

Zekeringen in de hoofdzekeringkast (11A) beschermen het gehele elektrische systeem.

Zekeringen in de relais/zekeringkast (11B) beschermen de elektrische functies en componenten in de motorruimte.

Zekeringkast in het interieur (11C) bevat zekeringen die verschillende functies binnen de auto beschermen.

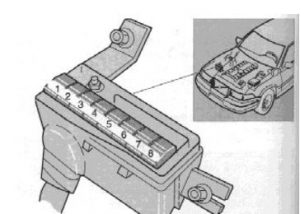

Hoofdzekeringkast (kast 11A), nabij de batterij

Volvo 960 - hoofdzekeringkast (11A)
Volvo 960 – hoofdzekeringkast (11A)
PositieBeschrijvingAmperages [A]
1Zekeringen 11 C / 1-1 1 C / 4, overbelastingsrelais X +50
2Zekeringen 11C / 13-11C / 18, automatische zekering, 11 CICB 1, Voor relais van de voor mistlampen50
3Overbelastingsrelais 151+50
4Zekering 11811, zekeringen 11812-11817 (via het brandstofinjectiesysteem van het hoofd relais)50
5 ABS-modulator 50
6 Zekeringen 118116-118118, startmotor relais, luchtpomp relais 50
7 Radiator ventilator relais (FC) 50
8 Positie verlichting relais, parkeerlichten, Hoofd relais met lampje defectmonitor 50

Relais/zekeringkast (kast B)

Volvo 960 - Relais zekeringkast (B)
Volvo 960 – Relais zekeringkast (B)
PositieBeschrijvingAmperages [A]
1Motor controle module (ECM), ontstekingsschakelaar, AW30-40 / 43 controle module5
2A/C relais5
3Verwarmde lambda sondes (H02S), impuls relais van het secundaire luchtinjectiesysteem (PAIR), secundaire luchtinjectie elektromagnetische klep, EVAP klep, EVAP absorptie afsluitklep15
4Brandstofpomp relais15
5Injectoren, luchtmassasensor (MAF), stationair luchtregelklep (lAC), motor controle module (ECM)15
6AW30-40 / 43 controle module15
7Ontstekingsspoelen25
8Voor mistlampen25
9Reserve–
10Parkeerlichten, nummerplaatverlichting, trekhaak, voor mistlampen relais15
11Parkeerlichten, trekhaak15
12Linker dimlicht, Voor mistlampen relais (Japan)15
13Rechter dimlicht, Wegwaarschuwingslampje, Accessoires15
14Linker dimlichten15
15Rechter dimlichten15
16Elektromagnetische schakelaar van de airconditioning (A/C)15
17Toeter15
18Accessoire–
Volvo 960 - schema van de zekeringkast - relaiskast
Volvo 960 – schema van de zekeringkast – relaiskast
RelaisBeschrijving
AImpuls pomp van het secundaire luchtinjectiesysteem (PAIR) (2/53)
BReserve
CHoofd relais van het brandstofinjectiesysteem (2132)
DReserve
EReserve
FNC (2/22)
GVoor mistlampen (212)
HReserve
JOntstekingsspoelen (2/46)
KStartmotor (2/35)
LDimmer / dip relais (213)
MParkeerlichten (2/61)
NToeter (2/17)
2/1Koplampen relais
2/11Radiator ventilator relais (FC)
2/16Intermitterend relais van de achterklep ruitenwissers
2/20Voeding venster met automatische uitschakeling van het relais

Zekeringkast in het interieur (kast 11C)

Volvo 960 - zekeringen - interieur
Volvo 960 – zekeringen – interieur
Volvo 960 - schema van de zekeringkast - dashboard
Volvo 960 – schema van de zekeringkast – dashboard
PositieBeschrijving[A]
1Buitenspiegels30+25 (30)
2Inbraakalarm, centrale vergrendeling30+20
3Remlichten (rem), verlichtingsschakelaar30+15
4Ontstekingsschakelaar, elektronische startonderbreker (immobilizer)30+10
5ReserveX +–
6Voorruitwissers, koplampwissers, Hom relaisX +25
7KlimatiseringsunitX +20
8Elektrisch verstelbare passagiersstoel, Elektrische buitenspiegels, spuiter / ruitenwisser van de achterklep, instrumentenverlichting en bedieningspaneel, externe sensor tel11l, temperatuur sensorX +15
9RadioX +15
10Hoekverstelling van de koplampen, Aansteker, AccessoiresX +15
11Centrale vergrendeling relais, vertraagde interne verlichting (40), rijmodus selector AWJ0.40/43, elektronische startonderbreker (immobilizer), versnellingspook positie indicator (S90N90), alarm sirene15A +5
12ABS15A +5
13Klok, Extra verlichting, Handschoenenkastje, waarschuwingslampjes open deuren,
bagageruimte verlichting, verlichting van de cosmetische spiegel, glasbreuk sensor		30+10
14Inbraakalarm Centrale vergrendeling op afstand, datainterface connector (DLC), alarm sirene30+10
15Voeding antenne, grootlichten, knipperlicht, trekhaak30+20
16Accessoires20
17Knipperlichten, alarmlichten, auto inbraakalarm, centrale vergrendeling op afstand30+20
18Radio, CD wisselaar30+15
19Achteruitrijlamp (achteruit), knipperlicht, cruise control, dimlicht relais (DIM · DIP)15l +15
20Verlichtingsschakelaar15l +15
21Herinnering voor het vastmaken van de veiligheidsgordel, versnellingsblok, achterlicht defectmonitor sensor, trekhaak, uitlaatgas temperatuur sensor15l +5
22Verwarmde stoel aan de linkerkant15l +15
23Verwarmde stoel aan de rechterkant15l +15
24Achterlicht15l +5

Automatische zekeringen 11C

PositieBeschrijving[A]
CB1Elektrische stoelen30+30
CB2Elektrische ramen, zonnescherm15l +30
