Volvo S60 (2001-2022) – zekeringdoos

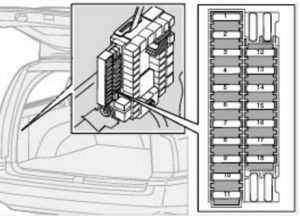

Zekeringen in de kofferbak

Volvo

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

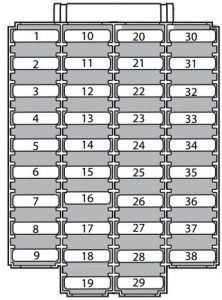

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

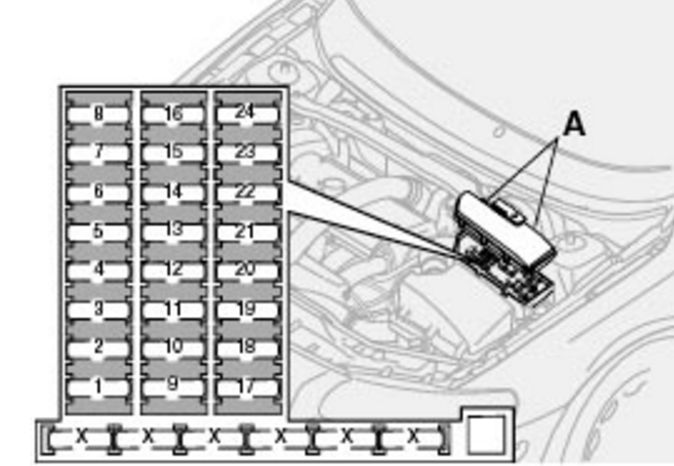

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo

Volvo S60 I (2001) – schema van de zekering

Productiejaar: 2001.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2001) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra koplampen (optie)	20
3	–	–
4	Drievoudige lambda-sonde	20
5	Oliepan verwarming; Elektromagnetische kleppen.	15
6	Luchtmassasensor; Motorcontrolemodule; Injectoren.	15
7	Throttle body module	10
8	Airconditioningcompressor; Gaspedaalsensor.	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor; Ontstekingsspoelen; Elektrische ventilator.	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS/DSTC	30
15	–	–
16	Voorruitwisser; Wissers van de koplampen (sommige modellen).	15
17	–	–
18	–	–
19	ABS/DSTC	30
20	–	–
21	–	–
22	Startmotor	25
23	Motorcontrolemodule	5
24	–	–

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wissers van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo S60 I (2002) – schema van de zekeringkast

Productiejaar: 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo S60 (2002) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Nr	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra verlichting (optie)	20
3	Vacuum pomp	15
4	Drievoudige zuurstofsensor	20
5	Verwarmde oliepan, elektromagnetische kleppen	10
6	Luchtmassasensor, motorcontrolemodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Toeter	15
10	–	–
11	Airconditioningcompressor, ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Wisserbladen	25
14	ABS / DSTC	30
15	–	–
16	Voorruitwisser, koplampwissers (sommige modellen)	15
17	Rechter voorlamp	10
18	Linker voorlamp	10
19	ABS / DSTC	30
20	Verlichting grootlicht, links	15
21	Verlichting grootlicht, rechts	15
22	Startmotor	35
23	Motorcontrolemodule	10
24	–	5

Zekeringkast aan de rand van het dashboard

Nr	Beschrijving	Amperages [A]
1	Linker voorlamp	10
2	Rechter voorlamp	10
3	Verlichting, stadslichten	15
4	Verlichting, grootlicht	20
5	Elektrisch verstelbare bestuurdersstoel.	30
6	Elektrisch verstelbare passagiersstoel	30
7	Verwarmde linker voorstoel (optie)	15
8	Verwarmde rechter voorstoel (optie)	15
9	ABS	5
10	–	–
11	–	–
12	Wisserbladen van de koplampen (sommige modellen)	15
13	12V stopcontact	20
14	Elektrische passagiersstoel; Veiligheidsgordel vooraan.	5
15	Audio, VNS	5
16	Audio	20
17	Radioversterker	30
18	Voor mistlampen	5
19	VNS	10
20	–	–
21	Automatische transmissie; Versnellingsslot.	10
22	Knipperlichten	20
23	Schakelaarmodule, schakelaarmodule; Klimaat- en comfortfuncties; Diagnoseconnector; Stuurwielmodule.	5
24	Versterking van relais X-feed: klimaatcontrole, elektrisch verstelbare bestuurdersstoel, bestuurdersinformatie.	10
25	Voeding van het contactslot 30: Centrale elektronische module: 50, S, X, 15 Airbag X, relais X, Relais 15, relais startmotor	10
26	Ventilator van het klimaatbeheersingssysteem	30
27	Centrale vergrendeling; Elektrische ramen; Modules van de voorportieren; Buitenspiegels.	15
28	Elektronische module – extra verlichting	10
29	Telefoon	10
30	Stadslichten, linker voor en linker achter	10
31	Stadslichten; Rechter voor en rechter achter; Verlichting van het kenteken.	10
32	Centrale elektronische module; Verlichting van de cosmetische spiegel; Servostuur; Algemene verlichting.	10
33	Brandstofpomp	15
34	Open dak	15
35	Centrale vergrendeling; Elektrische ramen; Linker buitenspiegel.	25
36	Centrale vergrendeling; Elektrische ramen; Rechter buitenspiegel.	25
37	Elektrische achterramen	30
38	–	–

Zekeringen in de kofferbak

Nr	Beschrijving	Amperages [A]
1	Achterste module; Verlichting van de laadruimte.	10
2	Achterste mistlamp	10
3	Stoplicht	15
4	Reserveverlichting	10
5	Ontdooier van de achterruit; Relais 15I (accessoires).	5
6	Opening van de kofferbak	10
7	Inklapbare hoofdsteunen	10
8	Achterdeur met centrale vergrendeling; Tankklep.	15
9	Trekkhaak (30 bewegingen) (extra uitrusting)	15
10	CD-wisselaar; CD ROM; VNA; Antenne.	10
11	Elektronische module, accessoires	15
12	–	–
13	–	–
14	–	–
15	Trekkhaak (voeding 15I)	20
16	12V stopcontact in de kofferbak (accessoires).	15
17	Module voor vierwielaandrijving	5
18	–	–

Volvo

Post correlati:

1. Volvo 960 (1993-1997) – zekeringdoos
2. Volvo V60 (sinds 2010) – batterij
3. Volvo V50 (2004-2012) – batterij
4. Volvo S60 II (vanaf 2010) – batterij
5. Volvo S60 I (2000-2010) – batterij
6. Volvo S40 en V40 (1995-2004) – zekeringdoos
7. Volvo C40 (2021-…) – zekeringkast
8. Volvo V90 (2017-2022) – zekeringdoos

Leggere  Volvo S80 II (2006-2016) - batterij
